Покрытие

Покрытие состоит из несущей и ограждающей частей.

В качестве несущей и ограждающей части покрытия запроектированы ребристые ж/б плиты покрытий длиной 6 м и шириной 3 м.

В здании принят беспрогонный вариант, при котором плиты покрытия будут укладываться непосредственно на верхний пояс стропильных ферм. По концам продольных ребер плит имеются закладные детали для приварки к закладным деталям конструкций стропильных балок. Приваривают плиты не менее чем в 3-х точках.

Продольные и поперечные швы заделывают бетоном на мелком заполнителе класса С12/15, что обеспечивает свойство жесткого диска покрытия. Три типа плит покрытия

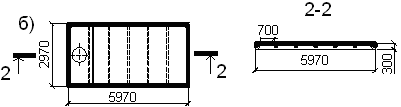

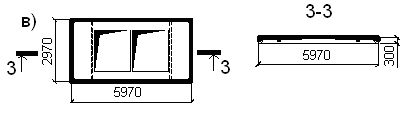

Рис.7 Эскиз плит покрытий:

а) Глухая; б) С отверстием; в) С зенитными фонарями.

В местах примыкания кровли к вертикальным поверхностям и вентиляционным шахтам основной водоизоляционный ковёр усиливается 2-мя дополнительными слоями.

Водоотвод внутренний организованный, водоприемные воронки располагаются в ендовах, уклон в сторону воронок не меньше 1%. Количество воронок 8, принято из расчета на каждой продольной оси не менее 2-х с расстоянием не больше 36м. Отверстия для водоприемных воронок просверливают в полках ребристых плит в построечных условиях. Привязки водоприемных воронок даны на плане кровли (см. лист №2) и приняты по типовым узлам.
