Характеристики створа ГТС, принятых при расчетах

⇐ ПредыдущаяСтр 21 из 40Следующая ⇒
Характеристики створа гидроузла 0-створ
1. Объѐм водохранилища при НПУ Wв млн.м3
2. Глубина водохранилища у плотины при НПУ Hв м
3. Площадь зеркала водохранилища при НПУ Sв млн.м2
4. Ширина водохранилища у плотины при НПУ Bв м
5. Глубина реки в нижнем бьефе гидроузла Hбо м
6. Ширина реки в нижнем бьефе гидроузла Bбо м
7. Скорость течения в нижнем бьефе гидроузла Vбо м/с
8. Глубина водохр. у плотины на момент разр. ГУ Hp м
9. Степень разрушения гидроузла Ep
10. Высота порога бреши p м
11. Отметка уреза воды водохранилища (НПУ) Zв м
12. Количество постоянных створов по длине реки N

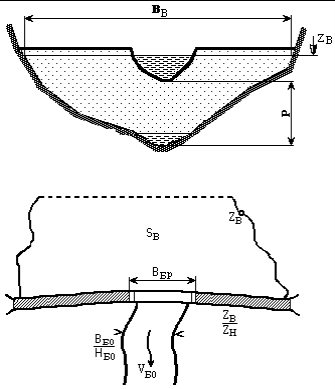

Рис. 4. Вид расчетной схемы ГТС



Таблица характеристик створа ГТС заполнена с использованием карты местности и пояснительной записки к объекту реконструкции.

В таблице и на рисунках:

Wв - объем водохранилища при нормальном подпорном уровне водохранилища (НПУ), млн.м3; Hв

- глубина водохранилища у плотины при НПУ, м; Sв

- площадь зеркала водохранилища при НПУ, млн.м2; Bв

- ширина водохранилища у плотины при НПУ, м; Hбо

- глубина реки в нижнем бьефе гидроузла, м; Bбо

- ширина реки в нижнем бьефе гидроузла, м; Vбо

- скорость течения в нижнем бьефе гидроузла, м/с; Hp

- глубина водохранилища у плотины на момент разрушения гидроузла (м), зависит от наполнения водохранилища. Ep

- степень разрушения гидроузла, изменяется от 0 до 1 (мин-макс), вычисляется по формуле: Ep = Fбреши / Fсечения плотины p

- высота порога бреши, м, определяется относительно дна водохранилища у ГТС, диапазон

- от 0 до Hв (м); Zв - отметка уреза воды водохранилища при НПУ (м), то есть, отметка над уровнем моря; N

- количество постоянных створов по длине реки.





Таблица 9.
