Структура тракта передачи, оптический диапазон

На рис 1 приведена структура двунаправленного тракта передачи, организованного на базе оборудования SL16.

Для передачи сигналов STM-16 в соответствии с Рекомендацией G.957 МСЭ-Т используется линейный код NRZ (без возврата к нулю) со скремблированием.

В линейном регенераторе входной оптический сигнал преобразуется в электрический, усиливается, регенерируется и преобразуется обратно в оптический сигнал. Линейный регенератор обеспечивает доступ к каналу служебной связи и дополнительным вспомогательным каналам передачи данных секции регенерации

В диапазоне 1300 нм допустимое затухание в оптическом кабеле секции регенерации

составляет 25 дБ, а в диапазоне 1550 нм — 27.5 дБ.Между двумя оконечными пунктами допускается размещать до 48 регенераторов SL16. При этом суммарная величина фазового дрожания не превышает допустимого значения. Тракты передачи с большей длиной могут быть организованы путем каскадного включения секций регенерации, на концах которых включено линейное оконечное оборудование.

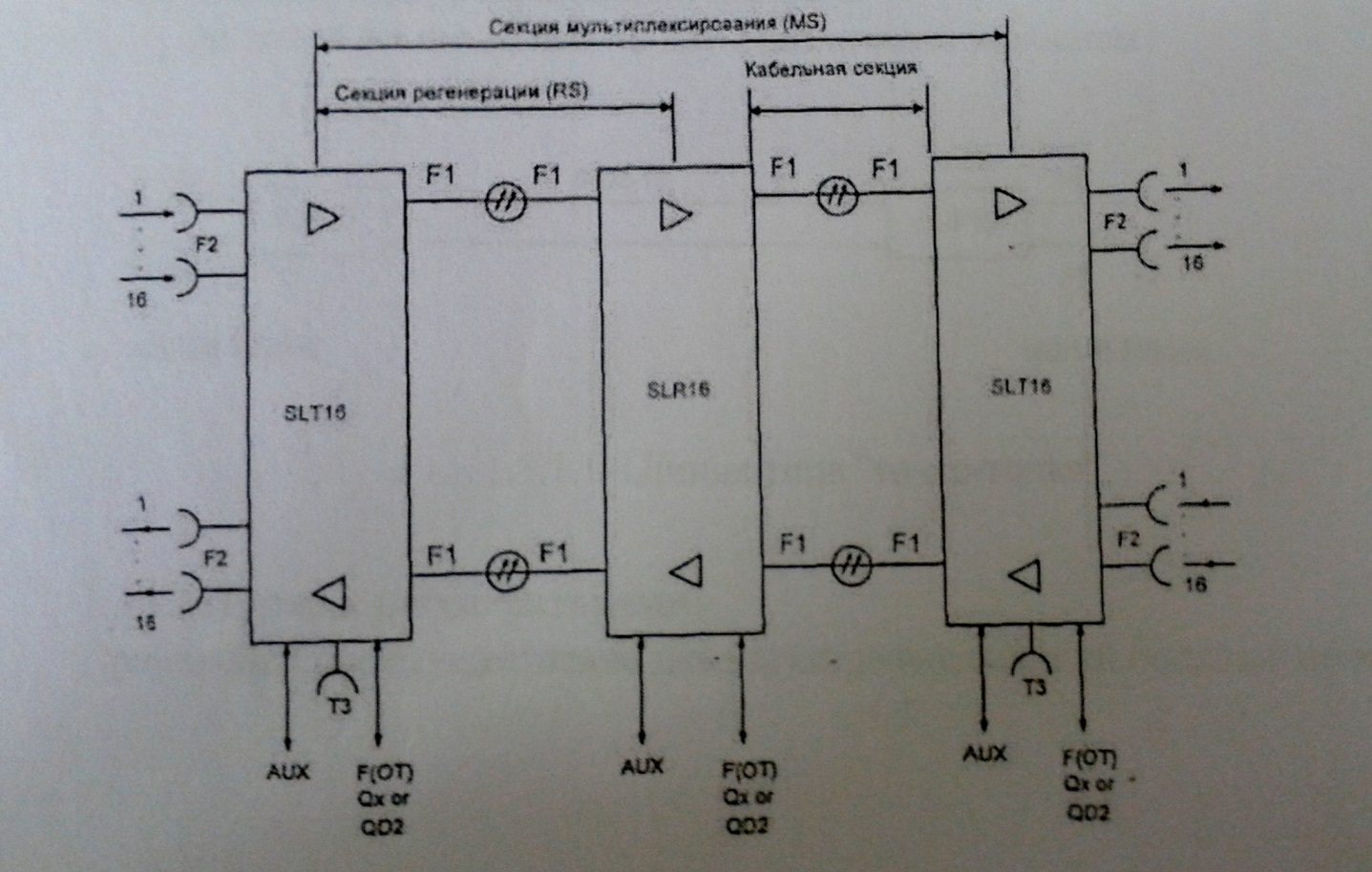

Рисунок 1Структура тракта передачи

В случае, если оборудование SLR не может быть использовано, например, в подводных кабельных линиях большой протяженности, данная задача может быть решена с использованием оптических усилителей (ONV) или, в случае необходимости, оптических предусилителей (OW).

В диапазоне 1550 нм на передающем конце оптический усилитель может быть использован для увеличения выходной мощности передатчика на 13 дБ. На приемном конце оптический усилитель может быть использован для увеличения чувствительности приемника на 10.5 дБ

1.3 Применение в сетях передачи информации

Модульная конструкция оборудования SL16 означает, что оно может быть использовано для различных применений. Следующие важные функциональные характеристики могут быть оптимизированы для конкретного случая путем использования различных вариантов конструктивного исполнения:

• оптические приемники и передатчики для различных диапазонов длины волны (1300 нм или 1550 нм) и различной длины линии передачи,

• оптические усилители, позволяющие увеличить длину секции регенерации, например, для подводных кабельных линий,

• переключаемый электрический интерфейс F2 для плезиохронных 140 Мбит/с или синхронных 155 Мбит/с сигналов,

• наличие оптического выхода интерфейса F2,

• дублирование выхода интерфейсаР2 для различных специальных случаев,

• наличие плат, обеспечивающих доступ к байтам секционного заголовка (SOH), (платы ZK11 HOPF2),

• оборудование служебной связи.

Таким образом, система SL16 оптимально подходит для следующих участков сетей передачи:

• межстанционные тракты передачи (без регенераторов SLR),

• магистральные тракты передачи большой протяженности (с регенераторами SLR16 и без них).

1.3.1 Примеры двунаправленной передачи

на одной длине волны по двум различным волокнам

„14Wt55 Мбит/с

140М55.Мб«т/с

Рис. 2.Линия типа "точка-точка"
