Оборудование ОГМ - 30. Блок ОГМ -11 Назначение ОГМ-30

Многофункциональный мультиплексор ОГМ - 30 с возможностью гибкого конфигурирования предназначен для формирования первичных цифровых потоков со скоростью передали 2048 Кбит/с.

Применение Оборудование может применяться на сельских, городских, ведомственных, внутризоновых и магистральных сетях связи в качестве:

- оконечного мультиплексора;

- мультиплексора ввода/вывода;

- мультиплексора ввода/вывода с конференц связью;

- кроссировочного мультиплексора.

-состав оборудования Структурная схема ОГМ -11 приведена на рисунке 1. В состав ОГМ - 30 входит базовый блок ОГМ - 11 с различными платами.

ПН -110 -преобразователя напряжения, предназначена для преобразования напряжения первичного источника постоянного тока в стабилизированное напряжение ±5 В.

ЦП -ПО- плата цифровых переключателей принимает и обрабатывает информацию,

поступающую от четырех первичных групповых сигналов со скоростью 2048 Кбитг/с, для перераспределения ОЦК со скоростью 64 Кбит/с между первичными цифровыми потоками 2048 Кбит/с и последовательными шипами групповых сигналов плат ОК -110(окончания каналов), а также обработки поступающей в КИ 16 информации о сигнальных каналах.

ОК -110 - плата окончания канала, предназначена для кодирования и декодирования аналоговых сигналов тональной частоты и организации стыковых сигнальных каналов.

КС -110 - плата контроля и сигнализации, предназначена для автоматического контроля плат блока ОГМ-11 я передачи аварийных сигналов в оборудование УСО.

ЦФ -110 - плата цифровых фильтров, определяет наличие сигнальной частоты в любом канале

ОЦК. ВС - И0 - плата внешнего стыка, предназначена для преобразования сигнала ВН с 0=2 в

квазитроичной КВП - 3 (HDB- 3) на передаче и обратного преобразования на приеме. Содержит

генераторное оборудование.

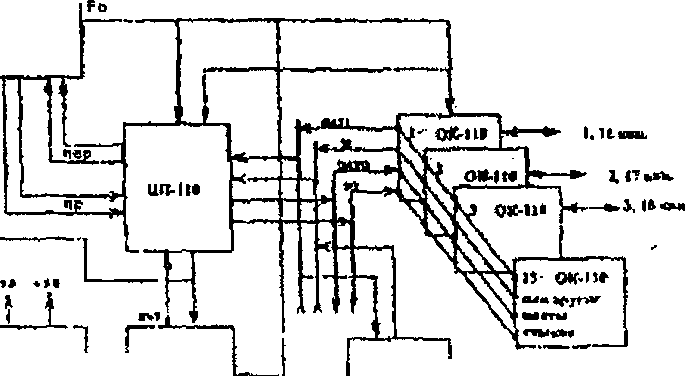

Рисунок 1 Структурная схема ОГМ-1
