Тракт передачи

Разговорный сигнал, пройдя приборы АТС, дифсистему блока КНО своего канала с уровнем — 13 дБ поступает на ячейку МД блока БУК. В этой ячейке происходит ограничение разговорного сигнала по амплитуде и спектру. Далее сигнал поступает на ячейку КПРД, на А ИМ модуляторы, их 15 штук. Работой АИМ модуляторов управляет РК пер (регистр канальный передачи). В АИМ модуляторах происходит дискретизация разговорного сигнала, на их выходе появляется 15 АИМ1. В точке А 15 АИМ1 суммируются в групповой АИМ первого рода, который поступает на расширитель,где преобразуется в АИМ второго рода. А также увеличивается длительность импульсов до 8мкс, чтобы успел произойти процесс кодирования. Сигнал АИМ2 поступает на кодирующее устройство, состоящее из двух частей: КУ1-аналоговая часть кодера, КУ11- цифровая. Кодер взвешивающего типа, имеет компаратор работающий по принципу «больше-меньше». На вход компаратора подаются два сигнала. Если амплитуда сигнала, пришедшего с расширителя больше амплитуды сигнала пришедшего с ГЭТ" компаратор выдаст 0, если меньше -то 1.Далее кодовые группы поступают на логическое устройство КУ2, которое инвертирует 1 и 0, эти кодовые группы схема считывает и подаёт их в ячейку ЦПРМ на формирователь группового сигнала (ФГС), где вводится СУВ, сверхцикловой синхросигнал, цифровая информация. Групповой сигнал поступает напреобразователь кода передачи (ПК), в котором списываются лишние нули. В устройстве ввода циклового синхросигнала (УВЦС) вводится цикловой синхросигнал, а в выходном устройстве передачи (ВУП) происходит преобразование группового цифрового сигнала из станционного кода в линейный (МБВН). Сигнал проходит через БОЛТ транзитом и уходит в кабель на первую ПС. Тракт приёма

Искажённый линейный цифровой сигнал придя из кабеля в блоке БОЛТ регенерируется и восстановленный поступает в ячейку регенератора блока БУК (Рпр). В нём выделяется тактовая частота, и сигнал преобразуется из линейного кода в станционный. В ячейке цифрового приёма (Цпр) выделяется сверхцикловой синхросигнал, цикловой синхросигнал, цифровая информация и сигналы СУВ. В преобразователе кода (ПКпр) вписываются нули, которые были списаны на передаче. ИКМ сигнал 15 каналов поступает на декодер, состоящий из двух частей: цифровой части ДУ1 и аналоговой ДУ2. В ДУ1 запоминаются кодовые группы каналов и по ним логическое устройство управляет ГЭТ. На выходе ДУ 1 появляется АИМ групповой приёма, поступающий в ячейку КПРМ.

В ней находится 15 временных селекторов (ВС). Каждый селектор срабатывает в своё строго определённое время, выделяя АИМ только своего канала. Управляет работой ВС регистр канальный приёма (РКпр) Сигнал АИМ каждого канала поступает на ячейку МД на ФНЧ, который формирует разговорный сигнал в спектре 0,3-3,4кГц. Усилитель усиливает его до уровня 4,3 дБ, ограничивает по амплитуде. Далее сигнал проходит КНО, приборы АТС и к абоненту.

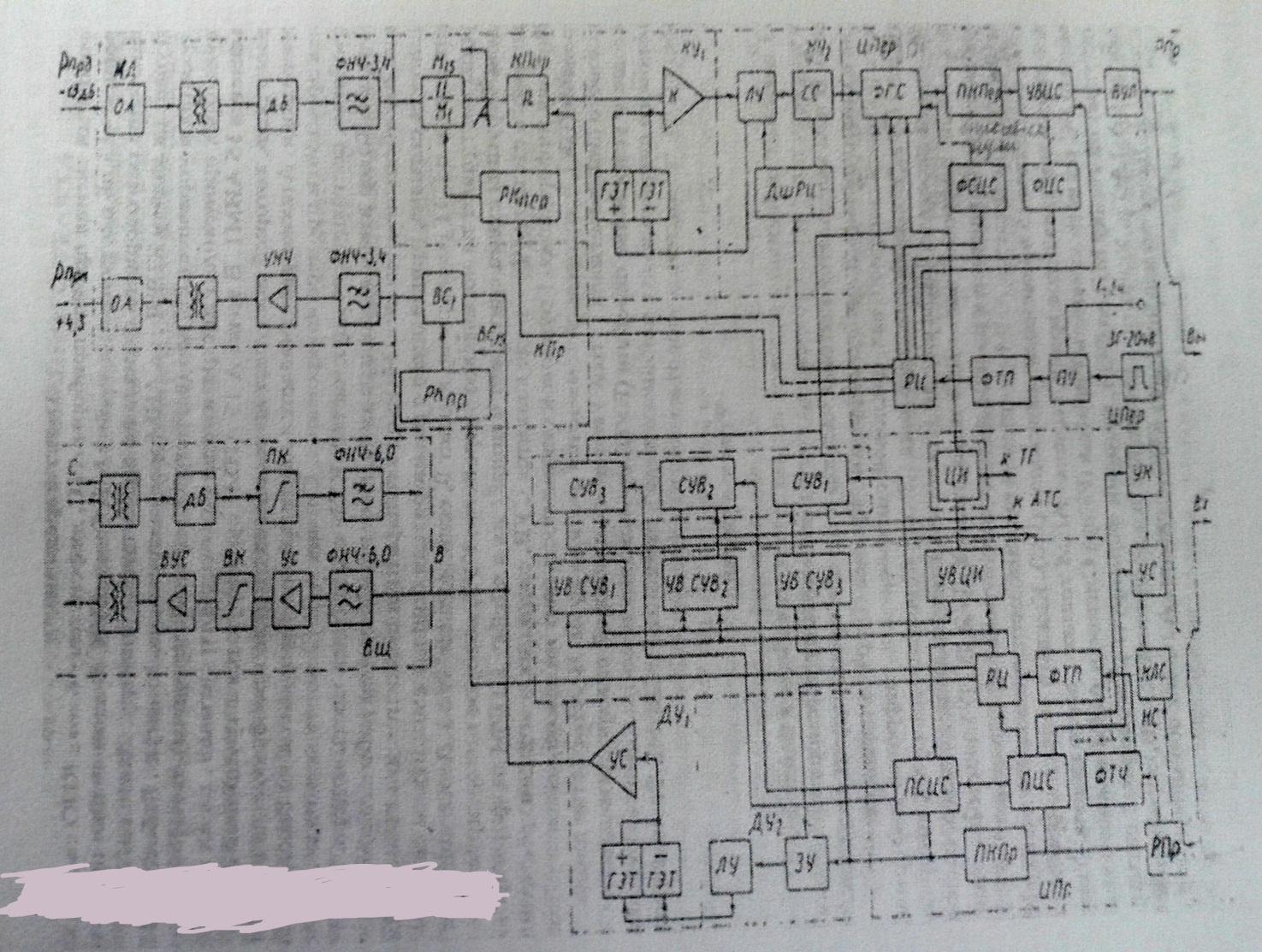

Рисунок 8. Структурная схема блока БУК.

БОЛТ предназначен для подключения передающей и приёмной пар кабеля,

защиты станционного оборудования от опасных и мешающих влияний

приходящих из кабеля, дистанционного питания (ДП) ПС-1024, подключения

служебной связи и регенерации сигнала в тракте приёма.

Технические данные:

1. Параметры линейного цифрового сигнала:

а) Амплитуда импульсов ЗВ;

б) длительность импульса 0,98 мкс;

в) скорость передачи 1024 кБит/с

г) код двоичный с импульсами затянутыми на тактовый интервал (МБВН);

д) электропитание 60В;

е) напряжение ДП более 300 В;
Конструкция:

БОЛТ состоит из следующих ячеек:

ВКУ- ячейка вводно - кабельных устройств. Предназначена для подключения передающей и

приёмной пар кабеля, защиты станционного оборудования от опасных и мешающих влияний,

разделения ДП и СС.

ДП- ячейка дистанционного питания, предназначена для преобразования 60В в напряжение

300В для питания до 7 ПС.

ОРТ- ячейка оконечный регенеративный транслятор. Предназначена для регенерации сигнала

по всем параметрам.

111В- приёмник тонального вызова. Предназначен для организации служебной связи.

МП- ячейка местного питания. Предназначена для преобразования нестабилизированного

напряжения 60В в стабилизированное 9В для питания ОРТ и ПВТ

ДШ- ячейка дистанционный шлейфа. Для образования шлейфа по току ДП и организации

дистанционно, с обслуживаемой станции шлейфа по групповому сигналу в БУК.

Тракт передачи.

Сформированный линейный цифровой сигнал пройдя дужки «передача- работа» поступает на

ячейку ВКУ, проходит искусственную линию (ИЛ), которая впаивается если длина

прилегающего участка к ОС меньше наименьшего

ж) ток ДП (питает до 7 ПС) 85мА

Рисунок 9.Структурная схема БОЛТ-1024

Тракт приёма.

Искажённый линейный цифровой сигнал придя из кабеля поступает ячейку ВКУ, проходит два устройства защиты и трансформатор, ИЛ и поступает на ОРТ, в котором регенерируется и восстановленный через дужки «приём-работа» поступает в БУК.
