Анализ работы мультиплексоров Е1

Мультиплексор Е1 (ИКМ - 30) обеспечивает мультиплексирование 30 каналов ТЧ или цифровых каналов передач данных по 64 кбит/с в один цифровой канал 2048 кбит/с. В этом случае оборудование выступает как мультиплексор, а в случае мультиплексирования каналов ТЧ, и как аналого-цифровой преобразователь. Это определяет некоторую специфику измерений мультиплексоров ИКМ - 30 по сравнению с мультиплексорами других уровней иерархии.

Измерения, связанные с анализом мультиплексоров Е1, разделяются условно на два класса - анализ процедур мультиплексирования и анализ процедур демультиплексирования. И в том, и в другом случае измерения представляют собой функциональные тесты, т.е. измерения, направленные на проверку корректности функционирования устройства.

Рассмотрим основные схемы организации таких измерений, а также набор параметров и варианты полученных результатов.

Анализ процедур мультиплексирования.

Процедура мультиплексирования означает загрузку в поток Е1 каналов ТЧ или каналов передачи данных скорости 64 кбит/с или п*64кбит/с. Для анализа работы мультиплексоров используется схема, представленная на рис.4.

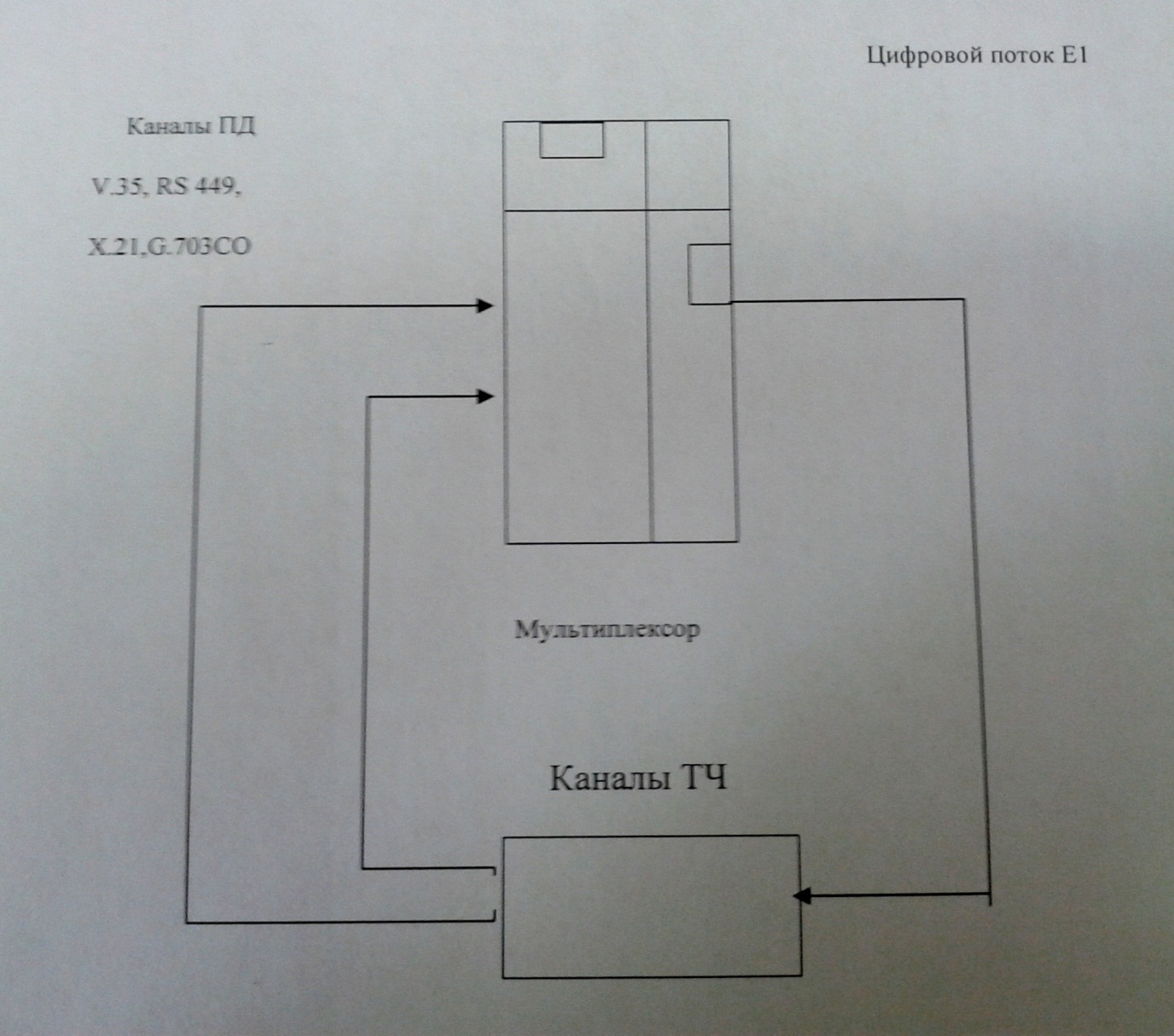

Рисунок 4.Подключение анализатора к мультиплексору с двух сторон.

Тестирование мультиплексированного оборудования предъявляет дополнительные требования к анализаторам Е1. В этом случае анализатор должен выступать не только как простой генератор и анализатор к1, но иметь возможность генерации аналоговых ТЧ- сигналов или выступать как генератор ПСП по каналам передачи данных со скоростью п*64кбит/с. В последнем случае анализатор должен также поддерживать различные интерфейсы передачи данных: V.35, RS449, Х.21 или сонаправленный интерфейс G.703, который используется для передачи потоков п*64кбит/с.

Согласно схеме рис.4 анализатор подключается к мультиплексору с двух сторон: с одной стороны анализатор генерирует аналоговый сигнал в полосе ТЧ и цифровой сигнал передачи данных (на рис.2 - псевдослучайную последовательность PSBS=2^A9-1), а с другой стороны анализатор является приемником формируемого потока Е1. На рис.2 показан вариант организации измерений, когда анализатор генерируется PSBS=2^A9-1 по интерфейсу G.703. мультиплексор формирует поток el,включая PSBS=2^A9-1 в оин их канальных интервалов. Сформированный поток подается на анализатор, который выделяет PSBSиз заданного канального интервала и обеспечивает синхронизацию по PSBSи измерение параметра ошибки.

При организации измерений параметров мультиплексоров особенно важной правильная конфигурация измерительного прибора. Необходимо правильно выбрать тип PSBSна входе и выходе, правильно задать тип интерфейса передачи данных, наконец,наиболее часто встречаемой ошибкой является неправильная синхронизация измерительного прибора. В схеме рис.4 прибор должен синхронизироваться по входящему потоку мультиплексора. В противном случае (например, в случае независимой синхронизации) возможно возникновение проскальзываний, как следствие, результаты измерений будут ошибочными.

В качестве результатов измерений рассматривается параметры ошибок -количество битовых ошибок (EBIT), блоковых ошибок (EBLOC) и BER(в примере рис.4 BER= 1,12*10^Л-6). Если мультиплексирования не вносит ошибок и мультиплексор не генерирует в составе потока Е1 сообщений о неисправностях, то он работает корректно, в противном случае необходимо проводить дополнительные измерения для поиска причины его неисправности. Для анализа работы мультиплексора проводится мониторинг сигналов неисправности: подсчитывается количество сигналов неисправности цикловой структуры (EFAS), ошибок по CRC (ECRC) и сигналов блоковой ошибки на удаленном конце (REBE).

Помимо мониторинга работы мультиплексора схема рис.4 дает возможность более глубоко проанализировать параметры его работы за счет стрессового тестирования. Для этого анализатор имитирует различные варианты внешних неисправностей, и делается анализ устойчивости работы мультиплексора в нестандартных ситуациях. Например, анализатор может имитировать рассинхронизацию по входному потоку, т.е. задавать отклонение частоты передачи сигнала или ее вариацию(например, генерация джиттера или вандера). Увеличивая параметр рассинхронизации или уровень вносимого джиттера, можно найти пороговое значение устойчивости работы мультиплексора в штатном режиме на сети.

Вообще, необходимость стрессового тестирования мультиплексорногооборудования обусловлена тем, что на практике цифровые каналы иногда не удовлетворяют действующим нормам по ряду параметров, поэтому оператор должен знать о «скрытых возможностях» линейного оборудования, о том запасе по характеристикам, который обычно закладывается фирмой - производителем. Это позволяет прогнозировать работу оборудования в различных условиях. Получить информация о «скрытых возможностях» оборудования обычно конфиденциальная, так как может быть использована как антиреклама.

Таким образом, стрессовое тестирование направлено на имитацию различных нестандартных условий работы сети и анализ работы линейного оборудования в этих условиях. Эта информация используется затем в прогнозировании различных ситуаций работ сети.

Помимо цифрового потока анализатор может подавать на вход мультиплексора аналоговый сигнал в диапазоне канала ТЧ. Затем анализатор восстанавливает аналоговый сигнал из потока Е1. В результате измеряются параметры качества согласно спецификации на параметры канала ТЧ, что дает возможность проанализировать не только процедуры мультиплексирования, но и параметры работы АЦП в составе мультиплексора.
