Назначение. Предназначен для при ема и передачи цифрового сигнала из кабеля через блок ОЛП -11, регенерации искаженного сигнала на приеме
|
|
Предназначен для при ема и передачи цифрового сигнала из кабеля через блок ОЛП -11, регенерации искаженного сигнала на приеме, дистанционного питания НРП и контроля за состоянием регенератора.
Технические данные:
1. Амплитуда - 3 В.
2. Длительность - 244 кс.
3. Скорость передачи - 2048 кбит/с.
4. Код ЧПИ и МЧПИ,
5. Затухание прилегающего участка, перекрываемое регенератором на f= 1024 кГц от 6 дБ до 60 дБ.
6. Напряжение ДП НРП-240В(120В).
7. ТокДП-50мА.
8. Коэффициент ошибок не более 10 "7.
Конструкция:
На блоке ОЛТ — 11 можно установить оборудование на 4 линейных тракта. Комплекты линейных' трактов КЛТ -11 содержат одну плату ПУ - И, две платы PC— 11 и плату ВУ -11. Комплекты КЛТ -12 содержат плату ПУ -12, две платы PC-11 и одну плату ВУ -11.
ОЛТ состоит из следующих плат:
1. ВУ — 11 — плата выходных устройств. Предназначена для подключения линейных цепей передачи к станционным регенераторам, защита их от опасных напряжений ввода в средние точки линейных трансформаторов ДП, питание плат РЛ -11.
2. ПУ - 11 - плата предварительных устройств. Предназначена для подключение линейных цепей к станционным регенераторам.
3. PC -11 - плата регенератора станционного.
4. ПВ -11 - плата ввода питания, для подключения к блоку напряжения ± 60 В.
5. КС - 13, КС - 14 - плата контроля сигнализации, для контроля за состоянием блока ОЛТ и передачи информации в УСО.
6. ДП -11 - плата дистанционного питания, для питания постоянным стабилизированном током НРП по цепям образованных на жилах кабеля по системе провод - провод.
Работа блока «Тракт пеоедачи».
Линейный цифровой сигнал поступает из блока АЦО -11. проходит транзитом через плат/ PC- 11 и поступает на плату ВУ -11. Пройдя через согласующий трансформатор и оборудование линейных переключений, сигнал- кабель. В плате ВУ - 11 в среднюю точку линейной обмотки вводится «+» дистанционного питания с платы ДП-11.

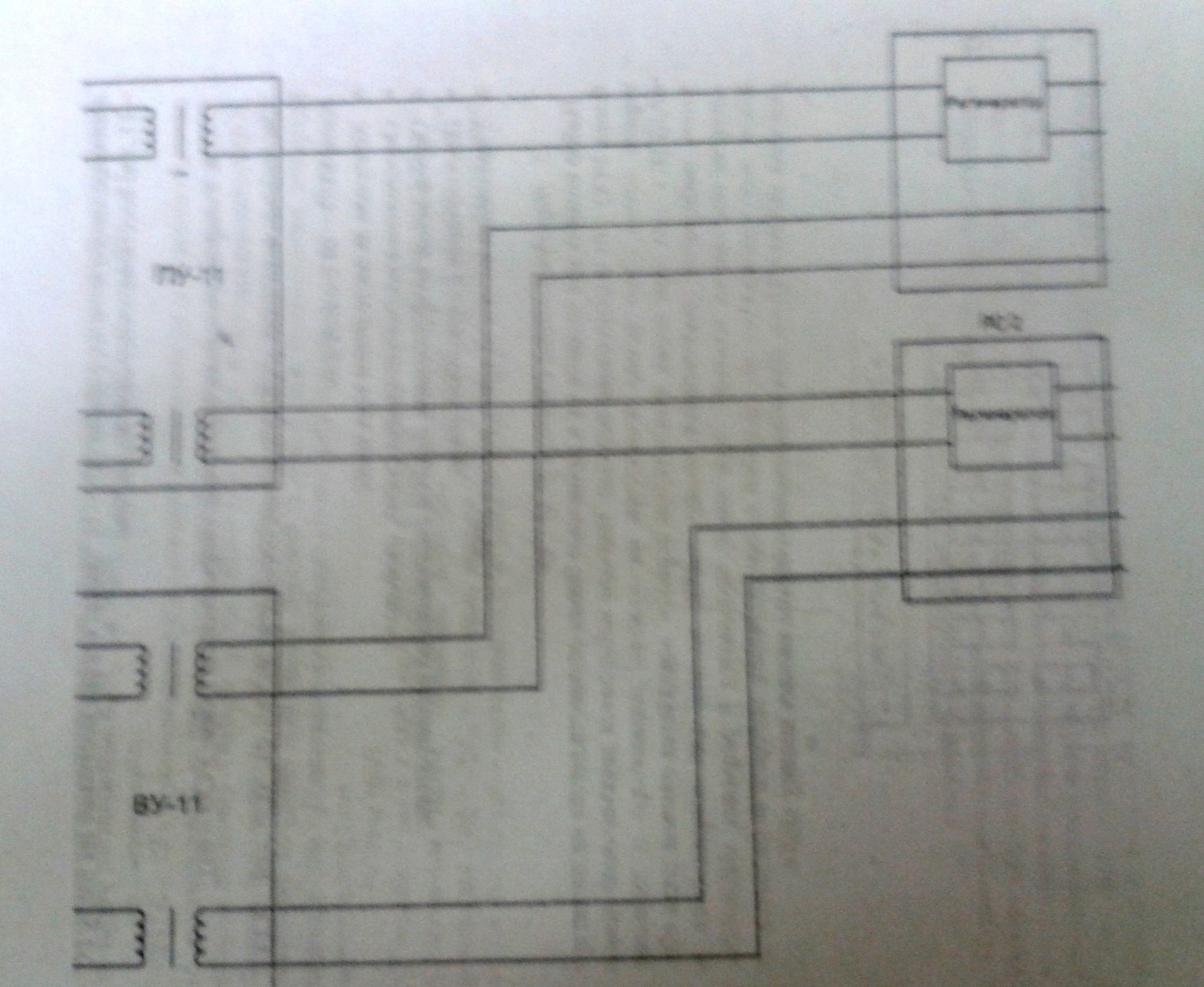

Рисунок4.Функциональная схема комплекта КЛТ-11.
