Выбор полезного объема и числа доменных печей

Суммарный полезный объем доменных печей проектируемого цеха (м³) рассчитывается по формуле

(3.1)

где - годовая производительность цеха, т/год;

m - число рабочих суток в году, сут;

КИПО - коэффициент использования полезного объема, м³/(т/сут).

Число рабочих суток в году для печей объемом 2700 м³ и более принимают равным 355, для меньших печей 357. Величину КИПО можно принимать в пределах 0,38...0,52, причем чем больше объем печи, тем больше КИПО.

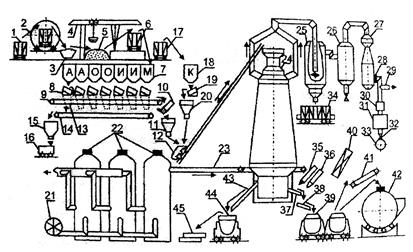

Рис. 3.1.Технологическая схема производства чугуна с конвейерной подачей к скиповому подъемнику:

1 – полувагон; 2 – вагоноопрокидыватель; 3- приемная траншея; 4 – перегрузочный кран; 5 – штабель; 6 – перегрузочный вагон; 7 – бункеры эстакады; 8 – грохот-питатель; 9 – конвейер; 10 – перекидной лоток; 11 - весовая воронка; 12 – скип; 13 – воронка; 14 – конвейер; 15 – бункер мелочи; 16 – тележка; 17 – перегрузочный вагон; 18 – бункер для кокса; 19 – грохот-питатель; 20 – весовая воронка; 21 – воздуховодная машина; 22 - воздухонагреватель; 23 – трубопровод дутья; 24 – доменная печь; 25 – пылеуловитель; 26 – скруббер; 27 – трубы Вентури; 28 – задвижка; 29 – наполняющий межконусное пространство газопровод; 30 – дроссельное устройство; 31 - водоотделитель; 32 – задвижка; 33 – коллектор газовой сети завода; 34 – полувагон для колошниковой пыли; 35 - сверлильная машина; 36 – электропушка; 37 – стационарный желоб для чугуна; 38 – качающийся желоб; 39 – чугуновоз; 40 – кран литейного двора; 41 – разливочная машина; 42 – миксер; 43 – желоб для слива шлака; 44 – шлаковоз; 45 – грануляция шлака.

Потребное число доменных печей в цехе определяется из соотношения

(3.2)

где - полезный объем доменной печи, м³.

Полезный объем выбранной печи должен соответствовать установленному в Российской Федерации типовому ряду: 1033, 1386, 1513, 1719, 2000, 2300, 2700, 3000, 3200, и 5000…5500 м³.
