Частотное разделение каналов

Метод частотного разделения каналов обеспечивает возможность получения большого количества каналов при относительной простоте всего оборудования.

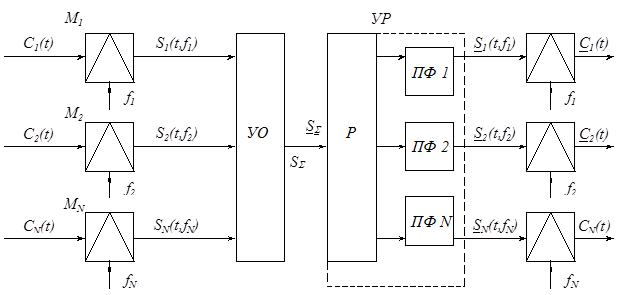

Принцип частотного разделения каналов легко уяснить при помощи структурной схемы системы передачи с ЧРК (рис. 1).

Рис. 1. Структурная схема системы передачи с ЧРК

Отличительным признаком канальных сигналов в этой системе передачи являются разные и не перекрывающиеся полосы частот, которые занимают эти сигналы в спектре. Такое различие позволяет разделить канальные сигналы в приемной части аппаратуры с помощью электрических фильтров. Первичные информационные сигналы C_i (t) могут быть различного канального вида:

- тональной частоты (ТЧ);

- телеграфные;

- широкополосные (ШП).

В передающей части системы передачи первичные информационные сигналы поступают на входы преобразователя частоты, на вторые входы которых поступают несущие частоты f_i. В результате модуляции сигналы C_i (t) смещаются по спектру каждый в свою полосу частот.

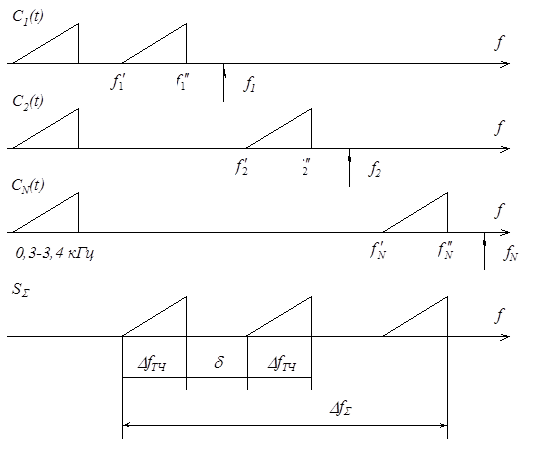

На рис. 2 показано формирование канального сигнала S_S (t) при ЧРК. В устройстве объединения начальные сигналы S_i (t) объединяются в канальный сигнал S_S (t).

В приемной части системы передачи канальные сигналы с выхода линейного тракта поступают на устройство разделения “Р”, состоящее из параллельно включенных полосовых фильтров Ф_i, каждый из которых пропускает канальный сигнал в диапазоне и подавляет все остальные канальные сигналы.

Рис. 2. Временные диаграммы формирования группового сигнала с ЧРК

Выделенные фильтрами канальные сигналы S_i(t, f_i) поступают на демодуляторы, которые осуществляют снятие отличительного признака, т.е. преобразует их в первичные информационные сигналы C_i(t).

Если обозначить спектральные плотности амплитуды канальных сигналов через S_i (w), то можно записать:
