Измерение сопротивления милливольтметров

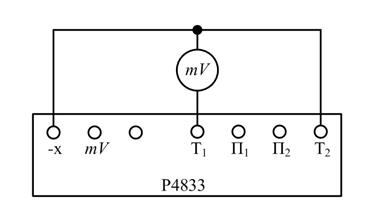

3.2.3.11. Собрать схему, приведенную на рис. 3.5.

Рис. 3.5.

3.2.3.12. Включить питание и гальванометр, для чего нажать кнопки «Г», «БП», «БМ».

3.2.3.13. Нажать кнопку « R_л».

3.2.3.14. Установить стрелку милливольтметра на последнюю отметку шкалы, поворачивая ручки ИРН («V», «» и «»).

3.2.3.15. Установить стрелку гальванометра на нуль вращением ручек декадных переключателей «Х10Ω(mV)», «Х1Ω(mV)», «Х0,1Ω(mV)», «Х0,01Ω(mV)» вначале при нажатой кнопке «», а затем при нажатой кнопке «». Записать значение напряжения, соответствующее положению декадных переключателей (U₁) в вольтах.

3.2.3.16. Нажать кнопку « R_л».

3.2.3.17. Установить стрелку гальванометра на нуль вращением ручек декадных переключателей, вначале при нажатой кнопке «», а затем при нажатой кнопке «». Записать значение напряжения, соответствующе положению декадных переключателей (U₂), в вольтах.

3.2.3.18. Вычислить значение сопротивления милливольтметра (R_mV) в омах по результатам измерений по формуле

, (3.7)

где R₁ – сопротивление встроенного резистора сравнения, равное 100 Ом.

3.2.4. Прибор Р4833 имеет два встроенных источника регулируемого напряжения: ИРН («mV») и ИРН(«V»).

ИРН («mV») служит для получения плавного регулируемого напряжения от минус 5 до плюс 100 мВ, необходимого для поверки пирометрических милливольтметров, и выполнен по мостовой схеме.

ИРН(«V») служит для получения плавно регулируемого напряжения 0,5 ÷ 5 В, используемого для питания логометров при их поверке, схемы для подгонки линий и измерении сопротивления милливольтметров.

3.2.5. Используя косвенный метод с помощью потенциометра можно измерять постоянный ток и сопротивления резисторов. Неизвестный ток I_x измеряется по падению напряжения на эталонном резисторе R₀ (рис. 3.6).

Рис. 3.6

, (3.8)

Предельное значение погрешности измерения равно

, (3.9)

где δ_Uх – предел допускаемой относительной погрешности измерения напряжения на резисторе, определяемой по формуле (3.4);

δ_R0 – предел допускаемого отклонения действительного значения сопротивления резистора (в процентах) от его номинального сопротивления, численно равное его классу точности.

Чтобы погрешность была минимальной, необходимо значение R₀ выбрать такой величины, чтобы падение напряжения на нем от измеряемого тока было как можно ближе к верхнему пределу измерения потенциометра.

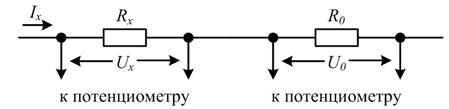

При измерении потенциометром сопротивления резистора R_x его соединяют последовательно с эталонным резистором R₀ и последовательно измеряют падения напряжения на них (рис. 3.7).

Рис. 3.7

В этом случае

, (3.10)

где U_x и U₀ – падения напряжения на R_x и R₀.

Сопротивление R₀ должно быть как можно ближе к сопротивлению R_x.

Предельное значение относительной погрешности измерения будет равно

, (3.11)

Пределы допустимой основной погрешности измерения и определяются по формуле (3.4), определяется по классу точности R₀. Выбор значения тока I в схеме (рис. 3.8) производится, во-первых, из условия падения напряжения U_x, близкого или равного верхнему пределу измерения потенциометра; во-вторых, из условия получения рассеиваемой мощности на резисторах R_x и R₀ не более допустимой: , .

3.2.6. Для расширения пределов измерения в потенциометрах применяются специальные делители напряжения с точными значениями коэффициентов деления и достаточно большим входным сопротивлением (рис. 3.8).

Рис. 3.8

Однако при использовании делителя теряется одно из достоинств компенсационного метода измерения – отсутствие потребления мощности из цепи измеряемого напряжения.
