Зенитные фонари, их конструкция

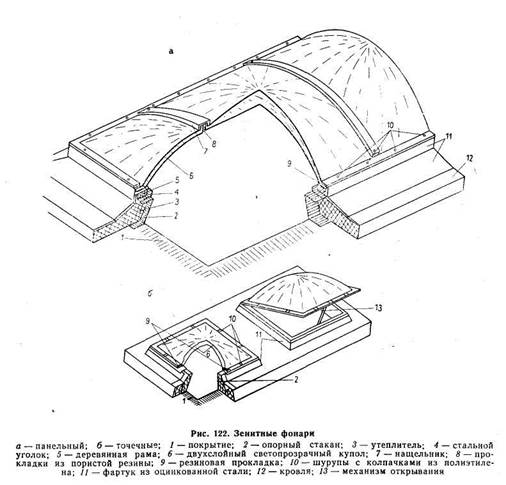

Зенитные фонари (рис. 122) ус­танавливают над отверстиями в плитах покрытия или над проемами, образованными пропуском плит по­крытия. Их используют для естест­венного освещения производствен­ных помещений с нормальным тем-пературно-влажностным режимом.

К основным элементам зенитных фонарей относят:

1. Опорный стальной стакан, имеющий форму усеченной пирами­ды. Его устанавливают на подклад­ку и приваривают к крепежным де­талям плит покрытия. Стенки ста­кана изнутри окрашивают белой эмалью, а снаружи утепляют и за­щищают от коррозии.

2. Деревянная рама прижимает рулонный ковер к оголовку стально­го стакана и одновременно служит опорой для светопрозрачного ог­раждения. По периметру рамы уста­навливают фартук из оцинкованной стали.

3. Свегопрозрачное заполнение в форме куполов или сводов закреп­ляют шурупами к деревянной раме. Прокладки из морозостойкой рези­ны обеспечивают герметизацию ог­раждения. При двух- и трехслойном

заполнении исключается образова­ние конденсата на внутренней, по­верхности фонаря. ^v

Зенитные фонари бывают глухие и открывающиеся. Последние, по требованиям пожарной безопасно­сти, размещают равномерно по пло­щади покрытия. Зенитные фонари (рис. 123) могут быть в форме пло­ских и скатных плафонов из листового или профильного стекла, а так­же из стеклопакетов. Такие фонари изнутри ограждают проволочной сеткой. Для верхнего освещения ис­пользуют также стекложелезобетон-ныеланели, возвышающиеся на 15—20 см выше уровня кровли. Приме­нение зенитных фонарей вместо прямоугольных позволяет в расчете на 1м² покрытия сократить ка­питальные затраты на 15—20%, а расход металла на 50%.
