Конструкция светоаэрационного фонаря. Приборы для открывания створок и приспособления для очистки стекл

Типовые светоаэрационные фона­ри состоят из несущих и ограждаю­щих элементов.

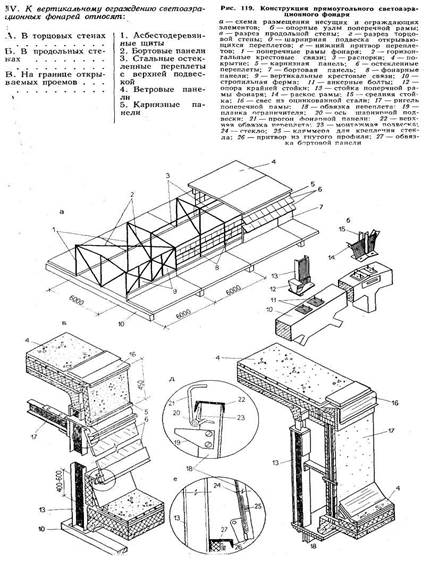

Несущий стальной каркас таких фонарей (рис. 119,а) образует: по­перечные рамы, закрепленные к верхнему поясу стропильных ферм; фонарные панели, связывающие между собой поперечные рамы; рас­порки, уложенные в плоскости верх­него пояса поперечных рам; кресто­вые связи, установленные в торцах и у деформационных швов, между поперечными рамами.

Ограждающие элементы све-тоаэрационных фонарей (рис. 119, а, в, г) включают:

-бортовые панели, закрепленные к стойкам поперечных рам; остекленные стальные переплеты, подвешенные к прогонам фонарных панелей и открываемые наружу (на угол до 70°);

карнизные панели, располагаемые выше остекленной ленты перепле­тов;

торцовые стенки из дощатых трех­слойных щитов, обшитые с двух сторон асбестоцементными листа­ми;

покрытие такой же конструкции, как и остальной части здания.

Створки переплетов фонаря, объединенные в ленты длиной до 78 м, открываются механизмами рычажного типа (рис. 120,6, в) с ручным или электрическим приво­дом. Управление механизмами: осу­ществляют с пола цеха. Вертикаль­ные стыки у открывающихся створок (рис. 120,б).перекрываются на-щельником. Ветровые панели (на концах открываемой ленты перепле­тов); (|рис. 120,г) защищают помеще­ния от косого дождя. Стекла пере­плетов трехъярусного остекления (рис. 120,d) очищают с тележек, пе­редвигающихся по рельсам, уложен-«ым вдоль фонаря. При двухъярус­ном остеклении стекла протирают из люльки, подвешенной к монорельсу, проходящему изнутри вдоль свето­вого фронта. Одноярусные перепле­ты протирают с кровли здания.
