Водоотводящая сеть

Водоотвод с покрытий промыш­ленных зданий может быть наруж­ным или внутренним.

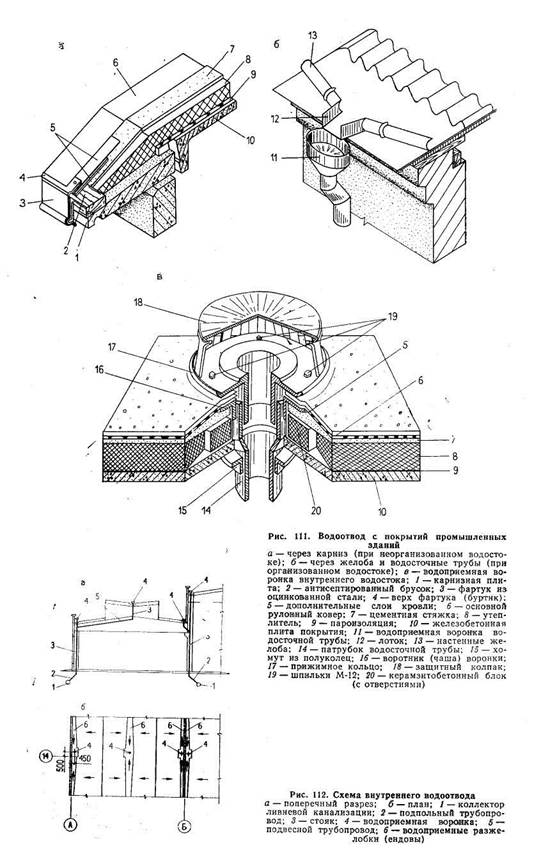

Наружный неорганизованный во­доотвод (рис. 111,а) со сбросом ат­мосферных осадков через верх кар­низа устраивают в зданиях (высотой до 10 м) со скатными покрытиями. При таком водостоке свес карниза закрыт фартуком из оцинкованной стали. Бортик фартука предохраня­ет края рулонной кровли от отрыва ее ветром. Капельник (в нижней ча­сти фартука) препятствует затека­нию воды на стены здания.

Наружный организованный водоотвод (рис. 111, б) устраивают в многоэтажных зданиях. Вода сбра­сывается через настенные желоба и водосточные трубы, установленные на наружных стенах через 24 м.

Внутренний организованный во­доотвод имеют здания с плоскими и многоокатными покрытиями. Такая система водостока (рис. 112) состо­ит из водоприемных воронок, стояков (водосточных труб), подвесных и подпольных трубопроводов, а так­же выпусков в ливневую канализа­цию.

Водоприемная воронка (см. рис. 111,0) состоит из сливного патрубка, воротника, прижимного кольца и колпака. К покрытию сливной пат­рубок прикрепляют хомутом, а кро­вельный ковер зажимают прижим­ным кольцом к воротнику воронки. Водонепроницаемость кровли в ме­стах установки воронок обеспечива­ется наклейкой двух слоев руберои­да и стеклоткани размером 0,5Х Х0,5 м. Дополнительные слои кров­ли по периметру отверстия зажима­ются между прижимным кольцом и воротником воронки. На скатных покрытиях водоприемные воронки устанавливают на пониженных уча­стках (ендовах). В сторону водо­приемных воронок ендовы имеют уклон 0,2—0,5%. На плоских по­крытиях, изменяя толщину утепли­теля и выравнивающей стяжки, по­лучают уклон в 2—3% в сторону во­доприемных воронок. Расстояние между приемными воронками не более 24 <м. Относительно продоль­ных осей здания их смещают на 450 мм, относительно поперечных осей — на 500 мм. Площадь водо­сбора на одну воронку принимают от 600 до 1800 м².

Стояки внутреннего водостока закрепляют хомутами к стенам или колоннам, а подвесные трубопрово­ды ■—■ к фермам или балкам покры­тия. При повышенных требованиях к интерьеру трубы в помещениях здания закрывают коробами.
