Определение затрубной циркуляции флюидов по данным кислородного метода

Кислородный метод состоит в активации ядер кислорода быстрыми нейтронами, излучаемыми генератором нейтронов, и последующей регистрации жесткого гамма-излучения, возника­ющего в результате бета-распада изотопа азота ¹⁶N Полное название метода — кислородно-активационньтй нейтрон­ный гамма-метод. (КАНГМ) Глубинность кислородного метода невелика (не более 20 см), что позволяет исследовать состав флюидов в колонне и затрубном пространстве при минимальном влиянии окружа­ющих пород. В этом методе используются установки двух ти­пов — однозондовая и двухзондовая. Различают прямо и зонд, у которого детектор расположен относительно источ­ника нейтронов по ходу исследуемой жидкости, и противопо­ложный ему — обращенный зонд.

Изучаемым параметром метода являются величинаη= Iкангм/Iингм— отношение скорости счета гамма-излучения в КАНГМ к скорости счета ИНГМ при максимально возможной задержке в однозондовом устройстве, и η =Iро/Iобр — отноше­ние скорости счета гамма-нзлучення прямого зонда к скорости счета гамма-излучения обращенного зонда. Максимальные зна чения относительного параметра η КАНГМ соответствуют кри­тическому дебиту воды. Пример выявления затрубной циркуля­ции воды по кислородному методу в комплексе с другими гео­физическими методами показан на рис. 185.

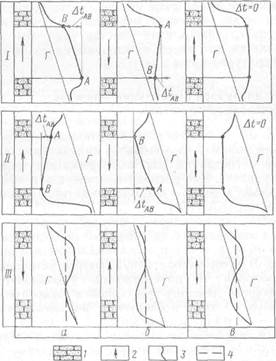

Рис. 184. Определение мест затрубной циркуляции пластовых флюидов по данным метода высокочувствительной термометрии.

/ — песчаник; 2 — направление движения флюида; 3—термограмма; 4 — линия, парал­лельная оси глубин. Г —геотерма

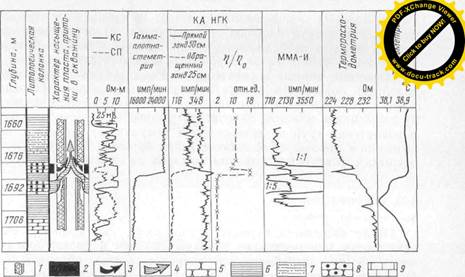

Рис. 185. Выявление затрубной циркуляции воды в действующей скважине по комплексу геофизических методов (по Я. Н. Васину) (Лениногорская площадь, скв. 6541).

/ — колонна с цементным кольцом; 2 — нефтеносный пласт; 3 — приток нефти; 4 — при­ток воды; 5 — водоносный песчаник; в —глина; 7 — алевролит; 8 — нефтеносный песча­ник; 9 — известняк. η =Iпр/Iобр
