Магнитное поле рассеяния дефекта и его неоднородность

⇐ ПредыдущаяСтр 16 из 23Следующая ⇒

В части сечения образца, прерванного трещиной, из-за более высокого магнитного сопротивления в ее воздушной полости плотность линий существенно снизится. Это приведет к тому, что часть линий индукции, расположенных ниже основания трещины, уплотнится, если, конечно, образец не намагничен до насыщения и может еще «поглотить» определенное количество магнитных линий. Значительно меньшая часть линий пойдет через воздушный зазор – полость трещины. Оставшаяся часть магнитных линий неизбежно преодолеет трещину снаружи по воздуху, магнитное поле как бы «вываливается» за поверхность образца. Здесь каждый выход и вход линий поля формирует магнитные полюсы. Это соответствует представлениям магнитостатики, когда каждый конец линии магнитной индукции, где она встречает воздушную среду с проницаемостью µ0 << μ1 (рис. 19), можно рассматривать как положительный «магнитный заряд» (северный полюс N ), а каждое ее начало – как «отрицательный» (южный полюс S ) (см. рис. 19).

Такое явление в магнитостатике называют магнитной поляризацией стенок дефекта и в примыкающей к ним окружающей зоне его поверхности. Каждый положительный заряд создает магнитное поле, направленное из него как из центра. При этом магнитные линии поля, выходя за пределы образца, снова входят в него, замыкаясь с отрицательными магнитными зарядами. В результате над поверхностью в зоне трещины формируется суммарное поле рассеяния Нд – магнитных зарядов, которое направлено в сторону внешнего намагничивающего поля Н0, обеспечивая его местную концентрацию. В этом случае говорят, что поле становится неоднородным.

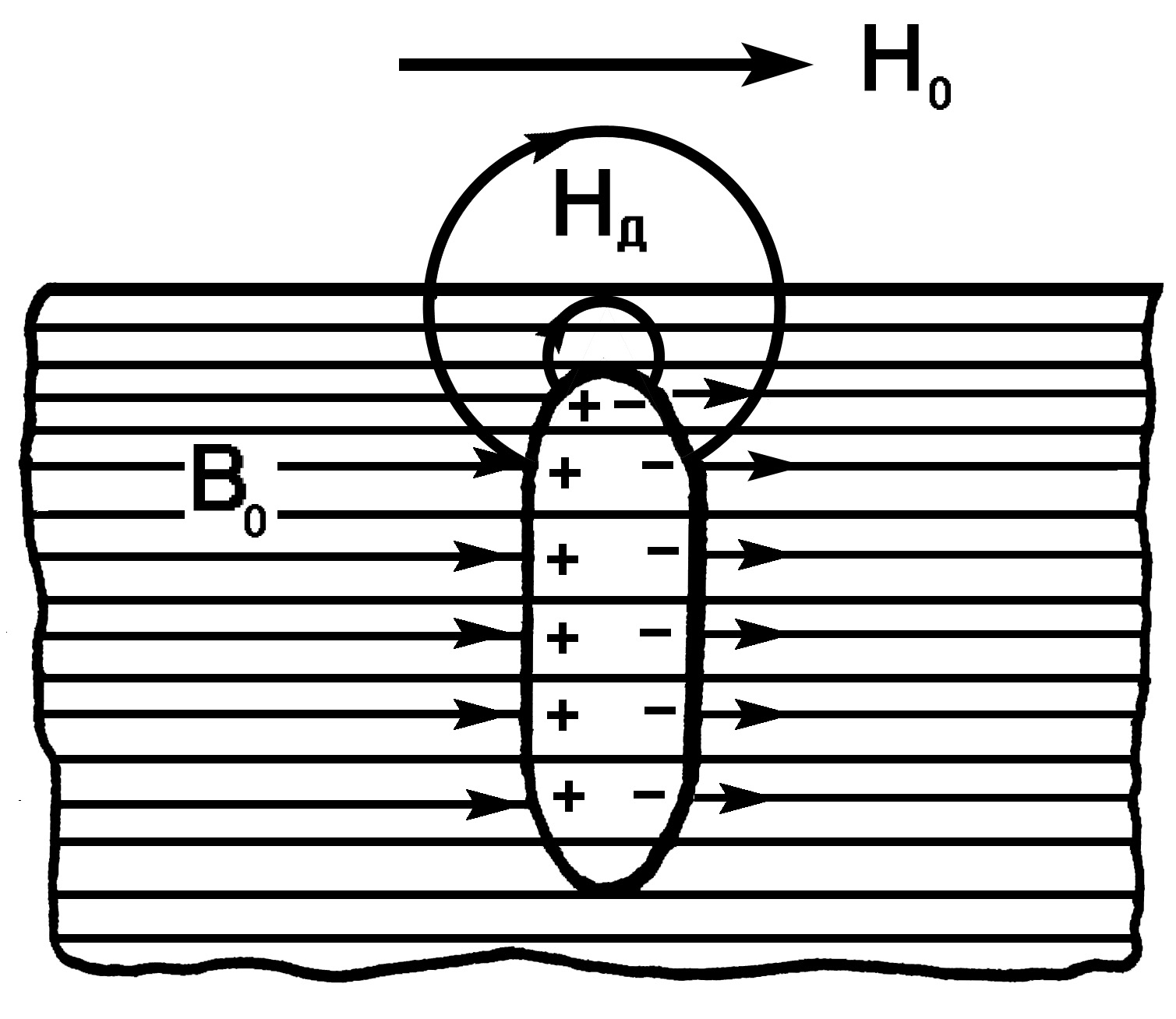

Рис. 20. Модель магнитного поля рассеяния над внутренним дефектом
Суммарное поле Нд называют магнитным полем рассеивания дефекта или полем дефекта. Магнитное поле рассеяния дефекта – это локальное магнитное поле, возникающее в зоне дефекта вследствие поляризации его границ (ГОСТ 24450). Формированию этого поля способствует также то, что трещины в месте выхода на поверхность часто имеют «рваные» заостренные края, расстояние между которыми может составлять десятки и сотни микрометров, которые играют роль концентраторов поля зарядов магнитной поляризации. Случай внутреннего расположения дефекта показан на рис. 20. Здесь также имеет место явление магнитной поляризации стенок полости дефекта. Однако степень неоднородности магнитного поля в данном случае уменьшается за счет экранирующего эффекта приповерхностного слоя ферромагнетика над дефектом. Чем толще этот слой, тем сильнее шунтируется поле рассеяния внутреннего дефекта, тем меньшее количество магнитных линий этого поля выходит за поверхность ферромагнетика.

Возникновение поля дефекта Нд над поверхностью намагниченной детали свидетельствует о том, что она дефектна. Остается это поле обнаружить каким-либо физическим способом, что предопределяет суть и содержание метода магнитной дефектоскопии.
