Фундаменты под колоны

7.1. Общие сведения

Фундаменты под колоны выполняются из монолитного или сборного железо бетона. Глубина заложения определяется в зависимости гидрологических условий на площадке, глубины промерзания грунта, наличия подземного хозяйства. Заделки колоны в фундамент и других конструктивных требований. Верхний обрез фундамента находится на отметке «-0,150»

Подошва фундамента при центрально загруженном фундаменте принимается квадратной. При внецентренно загруженном фундаменте подошву фундамента рекомендовано принимать прямоугольной, где соотношение сторон в=(0,6 -0,8)а, где а- большая часть фундамента.

Фундамент состоит из плитной части, все остальное стакан или подколонник. Плитная часть может выполняться ступенчатой, не более 3 штук. Зазоры между стенами стакана, для возможности рихтовки и качественного заполнения швов бетона. В нижней части 50, в верхней 75. Глубину заделки колоны в фундамент, а так же толщину стенки армирования фундамента, принимаем в зависимости от эксцентриситета , при

е₀<2h_c, где h_с -размер колоны

h₃>h_k >1.4h_c

t>0.2h_c >0.3h_c

при e₀>2h_c, для e0>2h_c

Армирования подошвы фундамента выполняются стержнями в одном направлении. При этом диаметр арматурных стержней укладываем вдоль стороны более 3 м, принимаются более 10 мм. Шаг армирования не должен превышать более 200 мм. Защитный слой принимаем более 35 мм при наличии бетонной подготовки под фундамент и более 70 мм при отсутствии. Расчет осадки фундамента и его определеннее площади производства на действие определенной нагрузки. Усилия для соответствующих расчетов будем получать путем деление соответствующих предельных значений на усредненный коэффициент перед нагрузкой реднее давление под подошвами фундамента должно быть меньше расчетного сопротивления грунта

N_f^e=

R=300 кН/м2 R – сопротивление грунта основания

7.2. Расчет внецентренно нагруженного фундамента

7.2.1. Исходные данные

Колона (h₁=7.6, h₂=4.2)

Класс бетона C25/30

Расчетное сопротивление грунта R₀=3 кПа

Среднее значение удельного веса грунта =20кН/м³

Угол внутреннего трения

Принимаем высоту фундамента:

Н₁=1450 мм

7.2.2. Размеры подошвы

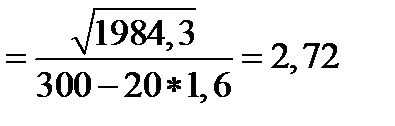

= =3,4;

Принимаем кратн. 30

A=10,8 м2

300

Условие выполняется

=

= Кн

1,2 =

Условие выполняется

=24,7

=

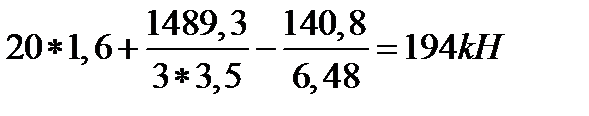

0 = 194 Кн

7.2.3. Расчет арматуры подошвы фундамента

Рассчитываем арматуру в направлении меньшей стороны подошвы фундамента.

= 0,11

x= *d=0.11*0.25=0.027 м

A_s=

принимаем по сортаменту 5 ǿ 28, А_s = 30,79 см²

Рассчитываем арматуру в направлении большей стороны подошвы фундамента.

= 0,14

x= *d=0.14*0.25=0.035 м

A_s=

принимаем по сортаменту 6 ǿ 32, А_s = 48,25 см²

7.3. Расчет фундамента на продавливание

Для проверки принятой высоты первой ступени вычисляем прочность по грани плоскости продавливания СDEF параллельно меньшей стороне фундамента

Расчет плоскости FECD. Введем a₁ и a₀₁

Условие:

2282 кН ≤ 1*2,2 МПа*1,03 м*0,430 м

2282 кН ≥ 975 кН – условие не выполняется

b₀₁=b₁+0.43*2

b₀₁=900+860=1760 мм

2282 кН ≤ 2200 кПа*(1,03*0,43*2+1,33*0,43*2)

2282 кН ≤4465,12 кН

Условие выполняется.
