Графическое изображение электромеханической характеристики. Из пропорциональной связи между и следует, что графики механической и электромеханической характеристик ДПТ с НВ при соответствующем масштабировании по оси

Из пропорциональной связи между и следует, что графики механической и электромеханической характеристик ДПТ с НВ при соответствующем масштабировании по оси абсцисс величин и совпадают, поэтому часто обозначение оси абсцисс приводится как .

Из анализа уравнения электромеханической характеристики (3.2) следует, что она может быть представлена прямой линией (рис. 3.2) при неизменных , и .

Если и , то электромеханическая характеристика называется естественной. При изменении хотя бы одного из указанных параметров электромеханическая характеристика называется искусственной. Таким образом, ДПТ с НВ обладает лишь одной естественной характеристикой и множеством искусственных.

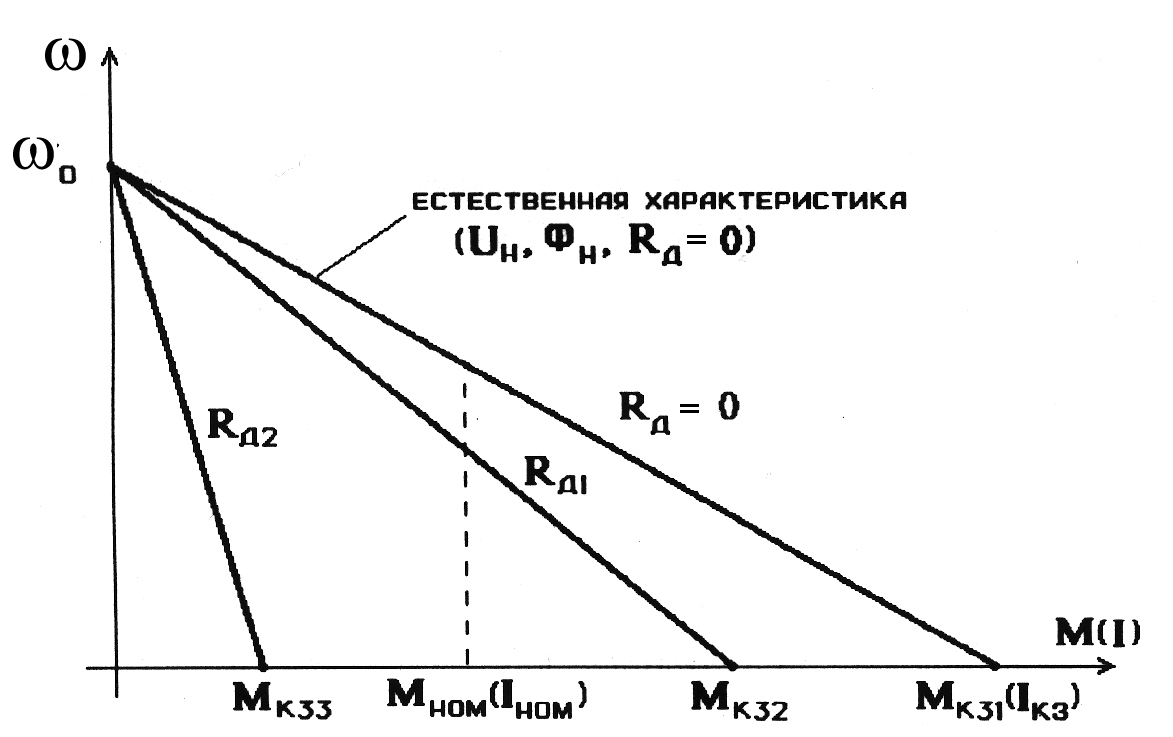

Рис. 3.2. Механические (электромеханические) характеристики ДПТ с НВ в двигательном режиме при различных значениях добавочного сопротивления < .
