Расчёт цифровой цепи методом Эйлера





Для получения передаточной функции цифрового фильтра необходимо произвести замену , где Td - интервал дискретизации.





По ЛАЧХ аналогового фильтра найдём частоту, при которой происходит ослабление амплитуды в 10 раз (-20дБ). Примем её за ширину спектра.

ωmax=6580,668 рад/с

fmax= =1047,346 Гц

Возьмём частоту дискретизации в 5 раз больше ширины спектра:

fd=5fmax=5236,730 Гц

Тогда период дискретизации:

Td= =0,00019096 с

Выбрав период дискретизации, можно найти коэффициенты передаточной функции и разностного уравнения:



Код Matlab:

clc;clear;



Td=0.00019096; %Период дискретизации



A=2/3*10^3;

%Полюса аналоговой передаточной функции

p0=1000;

p1=1000/3;



u=(1+Td*(p0+p1+Td*p0*p1));

%Коэффициенты передаточной функции цифровой цепи

b0=A*Td/u

b1=-A*Td/u

a1=(-2-Td*(p0+p1))/u

a2=1/u



b=[b0 b1];

a=[1 a1 a2];



Полученные коэффициенты:

b0 = 0,1005

b1 = -0,1005

a1 = -1,7798

a2 = 0,7894



Передаточная функция:



Разностное уравнение:





Найдём нули и полюса этой передаточной функции:

Код Matlab:

[q,p]=tf2zpk(b,a);

disp('Нули');

disp(q);

disp('Полюса');

disp(p);

figure(4);

zplane(b,a);



Нули:

z=0; z=1

Полюса:

z=0,9402; z= 0,8397

Рис. 6. Карта нулей и полюсов цифрового фильтра, полученного методом Эйлера при Td=0,00019096 с



Получим амплитудно-частотные и фазо-частотные характеристики этого фильтра. Для этого в передаточной функции произведём замену .



Амплитудно-частотная характеристика:

Фазо-частотная характеристика:



Код Matlab:

w=logspace(1,5,10000);

figure(1);

Wd=(b0+b1*exp(-1i*w*Td))./(1+a1*exp(-1i*w*Td)+a2*exp(-2*1i*w*Td));

% Построение графиков ЛАЧХ и ЛФЧХ цифровой цепи

subplot(2,1,1), loglog(w,abs(Wd),'b'), grid on, xlabel('w (Rad/s)'), title('MAGNITUDE - |H(w)|');

hold on;

subplot(2,1,2), semilogx(w,180/pi*angle(Wd),'b'), grid on, xlabel('w (Rad/s)'), title('PHASE - arg [H(w)] (deg)');

hold on;

figure(2);

% Построение графиков ЛАЧХ аналоговой и цифровой цепи на одном полотне Wa=A*1i*w./(1i*w+p0)./(1i*w+p1);

loglog(w,abs(Wd),'b');

hold on;

loglog(w,abs(Wa),'g');

hold on;

grid on; xlabel('w (Rad/s)'); title('MAGNITUDE - |H(w)|'); axis([0 10^5 10^(-2) 1]);



Рис. 7. ЛАЧХ аналогового фильтра (обозначена зелёным) и соответствующего ему цифрового фильтра, полученного методом Эйлера при Td=0,00019096 с (обозначена синим)

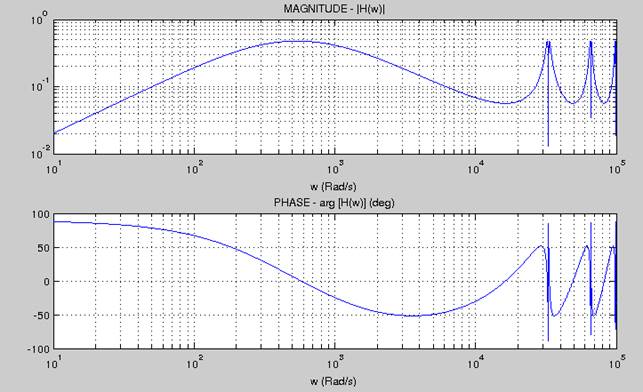

Рис. 8. ЛАЧХ и ЛФЧХ цифрового фильтра, полученного методом Эйлера при Td=0,00019096 с





Рис. 9. Амплитудно-частотная характеристика (не в логарифмическом масштабе) аналогового фильтра (обозначена зелёным) и соответствующего ему цифрового фильтра, полученного методом Эйлера при Td=0,00019096 с (обозначена синим)



Как видно из полученных графиков (рисунки 7 и 9), частотные характеристики цифрового фильтра по форме почти точно повторяют характеристики аналогового прототипа на участке [0; ], то есть [0; 1,645·104] рад/c. Далее идёт периодическое повторение характеристики цифрового фильтра.

Импульсная переходная функция цифрового фильтра может быть получена за счёт обратного Z-преобразования его передаточной функции. Мы получим её с помощью пакета Matlab.

Код Matlab:

N=0.012/Td;

n=0:(N-1);

h=impz(b,a,N);

figure(3);

title('Impulse Response h(n*Td) - impz');

hold on;

xlabel('n');

ylabel('h(n*Td)');

plot(n,h,'b');

grid on;



Рис. 10. Импульсная переходная функция цифрового фильтра, полученного методом Эйлера при Td=0,00019096 с



По рисунку 10 видно, что ИПФ цифрового фильтра очень близка по форме к ИПФ аналогового и отличается, в первую очередь, на величину вещественного коэффициента.



Теперь возьмём частоту дискретизации в 10 раз больше ширины спектра:

fd=10fmax=10473,460 Гц

Тогда период дискретизации:

Td= =0,00009548с

Найдём коэффициенты передаточной функции и разностного уравнения:

b0 = 0,0563

b1 = -0,0563

a1 = -1,8820

a2 = 0,8847



Передаточная функция:



Разностное уравнение:





Нули:

z=0; z=1

Полюса:

z=0,9692; z= 0,9128

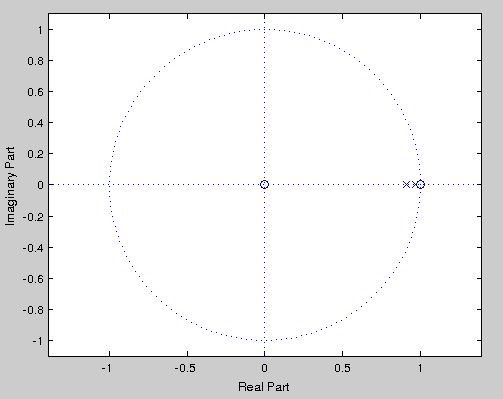

Рис. 11. Карта нулей и полюсов цифрового фильтра, полученного методом Эйлера при Td=0,00009548 с



Получим амплитудно-частотные и фазо-частотные характеристики этого фильтра. Для этого в передаточной функции произведём замену .



Амплитудно-частотная характеристика:

Фазо-частотная характеристика:

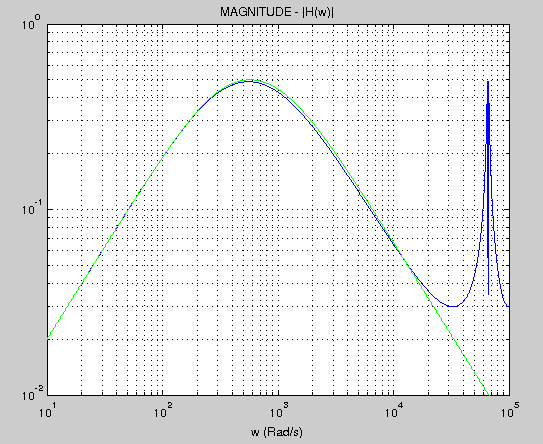

Рис. 12. ЛАЧХ аналогового фильтра (обозначена зелёным) и соответствующего ему цифрового фильтра, полученного методом Эйлера при Td=0,00009548 с (обозначена синим)

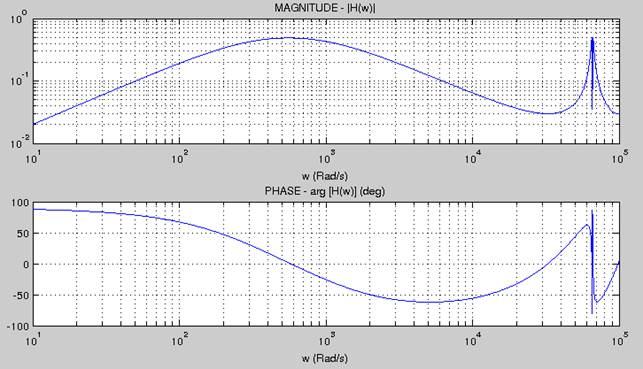

Рис. 13. ЛАЧХ и ЛФЧХ цифрового фильтра, полученного методом Эйлера при Td=0,00009548 с





В результате сравнения графиков на рисунках 7 и 12, 8 и 13 можно сделать вывод, что при уменьшении периода дискретизации различия между частотными характеристиками цифрового фильтра и его аналогового прообраза становятся несколько меньше. Также у частотных характеристик цифрового фильтра увеличивается период.

Импульсная переходная функция:

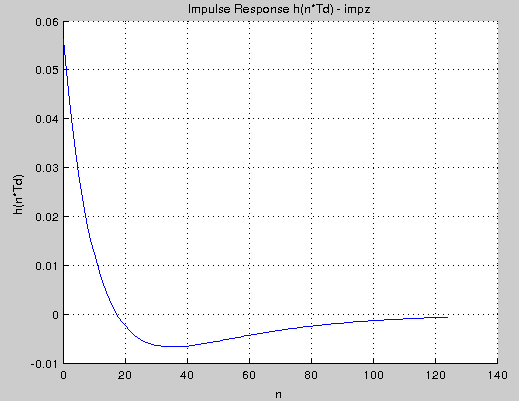

Рис. 14. Импульсная переходная функция цифрового фильтра, полученного методом Эйлера при Td=0,00009548 с



Из сравнения ИПФ при разных периодах дискретизации (рис. 10 и рис. 14) видно, что при уменьшении Td в несколько раз, во столько же раз уменьшается амплитуда ИПФ.
