Описание модели примера 2

На рис. 2.22 приведена структура модели примера 2. Она призвана проиллюстрировать только принцип моделирования неоднородных по­токов и потому описана здесь не полностью.

В этой структуре первый блок генерирует единственный тэг, кото­рый запускает на вход парикмахерской два потока клиентов: первого типа (client I stream) и второго (client 2 stream). В этих блоках отраба­тываются задержки между приходами клиентов и «навешиваются ви­зитные карточки». Для этого в поле Beginning Effect блока 2 (client I stream) размещаются операторы: tag:=tag+l; client_type[tag]:=l; а в блоке 3 (client 2 stream) — операторы: tag:=tag+l; client_type[tag]:=2;. Перед блоком 4 образуется общая очередь клиентов разных типов, по­скольку вход в этот блок ограничивается условием: St = =0; где St — переменная, имитирующая состояние парикмахера (0 — свободен, 1 — занят). Это условие выносится в поле Release Condition блока 4.

Задержка на время обслуживания в этом блоке определяется вели­чиной 18±6 ед. времени. В поле Beginning Effect размещается оператор St:=l, который имитирует переход парикмахера в состояние занято-

108

Часть 2. Имитационное моделирование

Дополнительные методы и средства имитации

109

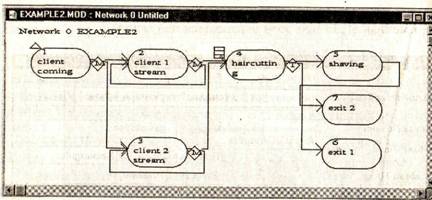

Рис. 2.22. Структура модели примера 2

сти, а в поле Ending Effect размещается оператор освобождения парик­махера. В нашем примере он может быть освобожден, если заверши­лось обслуживание клиента первого типа, если же стригся клиент вто­рого типа, то его обслуживание должно быть продолжено (в блоке 5 — shaving), и следовательно парикмахер не может быть освобожден. В соответствии с этим содержанием в поле Ending Effect блока 4 раз­мещается оператор: if client_type[tag]= =1 then St:= 0;.

Клиент, выходящий из четвертого блока, направляется в пятый при выполнении условия: client_type[tag]= =2; и направляется в шес­той при выполнении условия client_type[tag]= =1. Эти условия разме­щаются в разветвителе, стоящем на выходе пятого блока.

Соответственно в поле Ending Effect блока 5 размещается оператор освобождения парикмахера: St:= 0;. В остальном эта модель мало чем отличается от модели примера 1.

Задача как накопитель тэгов

В общем случае в блоке задачи могут одновременно находиться несколько тэгов. Как правило, это происходит тогда, когда задача имитирует механизм обслуживания нескольких клиентов. В таких случаях задача превращается в своеобразный накопитель тэгов.
