Серия h

Примечания:

1) Подъемные скобы на корпусе предназначены только для подъема самого механизма. Не используйте их для подъема сопутствующего оборудования, включая насосы, компрессоры, оснастка и пр.

2) Цепи или рукоятки подъемного устройства должны быть расположены под углом макс. 30° от вертикальной линии.

3) Используйте все рым-болты, предусмотренные в корпусе, входящем в комплект поставки двигателя.

4) Невыполнение данных мер предосторожности может привести к повреждению оборудования, телесным повреждениям для персонала или тому и другому одновременно.

Рым-болты, закрепленные на корпусе подшипников, теплообменнике, крышках и пр., должны использоваться исключительно для подъема данных деталей.

2.5.2. ВЫГРУЗКА – ДВИГАТЕЛИ СЕРИЯ M

СЕРИЯ M

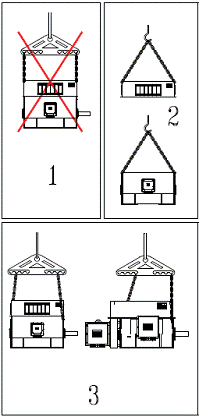

Примечания:

1) Не (пропущено слово) двигатель за теплообменник.

2) Подъем без теплообменника

3) Если центр тяжести находится не точно посредине подъемных скоб, воспользуйтесь одним из способов, указанных на Рис. 3.
