Магнитная цепь машиныРазмеры, конфигурация, материал
Главные размеры. Проектирование машин постоянного тока начинается с определения главных размеров: наружного диаметра якоря D н2 и длины сердечника якоря 2. В гл. 1 было указано, что предельно допускаемая величина D н1max зависит от высоты оси вращения h. Если заданием на проектирование значение h не регламентировано, то его предварительно выбирают из табл. 10-1, 10-2, данные которых соответствуют существующему среднему уровню привязки мощностей к h двигателей с разными степенями защиты и способами охлаждения; для генераторов снижают мощности, указанные в таблицах, на 10-25% (больший процент снижения - для меньших мощностей). В этих таблицах приведены также значения вращающего момента на валу М2. Предельно допускаемый наружный диаметр D н1max может быть определен, в зависимости от значения h, по (1-27) и (1-29) при монолитной станине и по (1-27) и (1-28)—при шихтованной.
Таблица 10-1
Для определения одного из главных размеров — наружного диаметра сердечника якоря D н2 — можно воспользоваться зависимостью D н2= f (D п1), приведенной на рис. 10-1, с учетом различного количества главных полюсов 2р и наличия компенсационной обмотки. При h <112 мм обычно применяют 2р =2, а при h 112 мм — 2р =4. Компенсационную обмотку используют в машинах с h 355 мм, работающих, как правило, в более тяжелых условиях: высоких пусковых, тормозных и перегрузочных моментов и широких диапазонов регулирования частоты вращения путем ослабления поля. Рис.10-1. Среднее значения . Для удобства выбора диаметров D н1 и D н2 при заданной или выбранной стандартной высоте оси вращения h в табл. 10-3 приведены предельно допускаемые значения D н1max и D н2max для h =80¸500 мм. Здесь же указаны допуски на штамповку , а также ширина резаных лент и стандартной рулонной стали, из которых штампуются листы сердечника якоря. При D н2 457 мм (что соответствует 400 мм) листы якоря штампуют из резаной ленты, которая по согласованию сторон может поставляться различной ширины, не превышающей 500 мм. При D н2>457 мм листы якоря штампуют из рулонной стали стандартной ширины, указанной в § 2-3. Данные табл. 10-3 соответствуют выполнению машин с монолитной станиной; при шихтованной станине размеры D н1 и D н2, определяемые по (1-28) и рис. 10-1, соответственно отличаются от данных табл. 10-3.
При проектировании части серии (двух машин и более на одном диаметре) для облегчения производства необходимо унифицировать основные размеры и конфигурацию магнитопровода машины в его поперечном сечении — диаметры D h1, D h2, внутренний диаметр станины D 1, внутренний диаметр листов якоря D 2 наружный диаметр коллектора D к, конфигурацию и размеры листов главных и добавочных полюсов, а при полузакрытых пазах якоря также количество и размеры пазов якоря, количество и размеры коллекторных пластин. Расчетную мощность Р' определяют для двигателей по (1-25), а для генераторов—по (1-26). Для двигателей значение коэффициента k н в (1-25) принимают из рис. 10-2. Для генераторов вместо k н подставляют в (1-26) значение (2- k н).
Рис.10-2. Средние значения – исполнение по защите IP22; способ охлаждения IC01; б – исполнение по за- щите IP44; способ охлаждения IC0141; в – исполнение по защите IP44; способ охлаждения IC0041. Значение коэффициента k т в (1-25) для двигателей с параллельным и смешанным возбуждением принимают из рис. 10-3. Для генераторов с параллельным возбуждением вместо k т подставляют в (1-26) величину 2- k т. Для машин (двигателей и генераторов) с независимым или последовательным возбуждением k т = 1.
Рис.10-3. Средние значения – исполнение по защите IP22; способ охлаждения IC01; б – исполнение по за- щите IP44; способ охлаждения IC0141; в – исполнение по защите IP44; способ охлаждения IC0041. Предварительное значение КПД h ' для двигателей и генераторов может быть принято на уровне средних энергетических показателей выпускаемых машин (рис. 10-4). Учитывая, что значение h ' - предварительное, уточняемое в дальнейших расчетах, можно пренебречь влиянием на его величину класса нагревостойкости изоляции, а следовательно, допускаемых электромагнитных нагрузок.
Рис. 10-4. Средние значения h ¢ = f (P 2): – исполнение по защите IP22; способ охлаждения IC01; – исполнение по за- щите IP44; способ охлаждения IC0141; – исполнение по защите IP44; способ охлаждения IC0041.
Для определения второго главного размера — длины сердечника якоря - вначале по (1-32) находят расчетную длину сердечника '2. При этом задаются предварительным значением электромагнитных нагрузок А ¢2 и В ¢d, а так же расчетным коэффициентом полюсной дуги a ¢. Выбор значений А ¢2 и В ¢d, зависит от ряда факторов, в том числе от формы пазов и вида обмотки якоря. При D н2 < 202 мм (что соответствует h < 200 мм) применяют овальные полузакрытые пазы со всыпной обмоткой якоря из проводов круглого поперечного сечения. При D н2>202 мм якорь имеет открытые прямоугольные пазы с обмоткой, выполняемой жесткими секциями из проводов прямоугольного поперечного сечения. Преимущества и недостатки этих двух видов исполнений указаны в § 9-4. На рис. 10-5 приведены средние значения А ¢2 и В ¢d ,, а на рис. 10-6 — α '.
Рис. 10-5. Средние значения А ¢2 = f (D н2) () и В ¢d =f (D н2) (б) при классе нагревостойкости изоляции F: 1 – исполнение по защите IP22, способ охлаждения IC01, полузакрытые пазы якоря, частота вращения 1500 об/мин, число главных полюсов 2 р =2; 2 - то же, что 1, но 2 р =4; 3 - IP22, ICO1, открытые пазы, 1500 об/мин, 2 р =4; 4 - IP44, IC0141, полузакрытые пазы, 1500 об/мин, 2 р =2; 5 - то же, что 4, но 2 р =4; 6 - IP44, IC0041, полузакрытые пазы, 1500 об/мин, 2 р =2; 7 - то же, что 6, но 2 р =4; 8 - IP22 или IP44, IC17 или IC37, полузакрытые пазы, все частоты вращения, 2 р =4; 9 - то же, что 8, но открытые пазы.
Рис. 10-6. Средние значения α'= f (D н2).
Для машин со способами охлаждения IC01, IC0141 и IC0041 значения А ¢2 и В ¢d соответствуют исполнению с изоляцией класса нагревостойкости F и с частотой вращения 1500 об/мин. При изоляции классов нагревостойкости В и Н, а также при частотах вращения, отличающихся от 1500 об/мин, принимаемое из рис. 10-5 значение А ¢2 умножают на коэффициенты k 1 и k 4, a В ¢d, — на коэффициенты k 2 и k 5, где поправочные коэффициенты k 1 и k 2 (табл. 10-4) учитывают влияние на принимаемые электромагнитные нагрузки изменения допускаемого превышения температуры обмоток при классах нагревостойкости изоляции В и Н, а k 4 и k 5 (табл. 10-5)—влияние изменения эффекта охлаждения обмоток при других частотах вращения. Таблица 10-4
Таблица 10-5
Для машин со способами охлаждения IC17 и IC37значения А ¢2 и В ¢d, (рис. 10-5) также соответствуют изоляции класса нагревостойкости F; при изоляции классов В и Н значение А ¢2 умножают на коэффициент k 1, а В ¢d — на коэффициент k 2. Частота вращения при этих способах охлаждения практически не влияет на эффект вентиляции и соответственно на принимаемые электромагнитные нагрузки. Электромагнитные нагрузки двигателей со степенью защиты IP22 и способом охлаждения от пристроенного электровентилятора IC06 принимают, как при способе охлаждения IC17. Для двигателей со степенью защиты IP44 и способом охлаждения от пристроенного электровентилятора IC0641 электромагнитные нагрузки вне зависимости от частоты вращения могут быть приняты такими же, как у двигателей со способом охлаждения IC0141 при n =1500 об/мин. Отношение (10-1) целесообразно выбирать таким, чтобы оно приближалось к lmax, указанному на рис. 10-7, но не превышало его. Если l выходит за пределы lmax, то, как указано в § 1-3, необходимо перейти на другую, большую стандартную высоту оси вращения и повторить расчет главных размеров и l. При проектировании части серии с двумя или тремя длинами сердечника якоря на одном диаметре, значение l машины большей мощности должно приближаться к lmax, но не превышать его; значение l машины меньшей мощности не регламентируется. В отдельных случаях, например у тихоходных машин, значение lmax может быть увеличено в сравнении с данными рис. 10-7, но с соответствующей проверкой механической жесткости и прочности вала, а также коммутационных параметров машины.
Рис. 10-7. Значения lmax= f (D н2).
Питание двигателей постоянного тока осуществляется в настоящее время главным образом от тиристорных преобразователей. В то время как у генераторов постоянного тока пульсация напряжения мала и на работе двигателей практически не отражается, при питании от тиристорных преобразователей в кривых напряжения и тока возникают значительные переменные составляющие, которые ухудшают потенциальные условия на коллекторе и коммутацию двигателей, особенно при регулировании частоты вращения путем ослабления поля главных полюсов; пульсации увеличивают также магнитные потери в стали и нагрев двигателей . Уровень указанных осложнений работы двигателей зависит от качества выпрямления, которое определяется формой кривой выпрямленного напряжения и характеризуется коэффициентом пульсации представляющим собой отношение амплитуды первой гармонической к среднему значению выпрямленного напряжения. Для уменьшения пульсаций у двигателей с h < 315 мм обычно применяют питание от трехфазной мостовой схемы баз сглаживающих фильтров. Особенно неблагоприятно влияют пульсации напряжения и тока на работу двигателей большой мощности с h > 355 мм, поэтому у таких двигателей осуществляют питание от 6- или 12-фазных выпрямителей, а также сглаживающие фильтры. При указанных схемах питания может быть обеспечен коэффициент пульсации, не превышающий 1,1. Чтобы улучшить работу двигателей, питаемых пульсирующим напряжением, используют шихтованные станины, однако при этом несколько усложняется конструкция двигателей и увеличивается трудоемкость их изготовления. При проектировании двигателей с монолитной станиной, питаемых от тиристорных преобразователей с коэффициентом пульсации более 1,1, значения А' 2 по рис. 10-5, следует снижать на 10%, a B' d, по рис. 10-5, б ¾ на 5%. Сердечник якоря. Сердечник собирают из отдельных отштампованных листов толщиной 0,5 мм, покрытых изоляционным лаком для уменьшения потерь в стали от вихревых токов. Для сердечников рекомендуются следующие марки холоднокатаной изотропной электротехнической стали:
Коэффициент заполнения сердечника якоря сталью k с=0,95. При сборке сердечника размеры пазов в штампе и в свету не совпадают из-за смещения листов друг относительно друга. Припуски на сборку сердечника, приведенные в табл. 10-6, больше в случае штамповки отдельным (пазным) штампом, применяемым при изготовлении небольших партий машин; при массовом изготовлении, используют комплектный (компаундный) штамп. Таблица 10-6
Для повышения устойчивости работы регулируемых двигателей при низких частотах вращения, а также для снижения магнитного шума машин делают скос пазов в сердечнике. Скос может быть в пределах от 1/2 до 1 зубцового деления. При 2' < 350 мм конструктивная длина сердечника якоря 2= 2' с округлением до ближайшего целого числа (при длине менее 100) или до ближайшего числа, кратного пяти (при длине 100—350 мм). При 2'>350 мм для улучшения охлаждения в сердечнике якоря целесообразно применение радиальных вентиляционных каналов (рис. 10-8). В этом случае значение 2 определяется по (1-34) с округлением до ближайшего числа, кратного пяти. Количество вентиляционных каналов n к2 определяется длиной одного пакета сердечника якоря, выбираемой в пределах 55—75 мм; длина вентиляционного канала k2=10 мм. Следует учесть, что при округлении 2 соответственно изменяется расчетная длина сердечника 2'. Рис.10-8.Сердечник якоря с радиальными вентиляционными каналами.
Эффективная длина сердечника якоря (мм) при отсутствии радиальных каналов (10-2) при наличии радиальных каналов . (10-3)
С целью улучшения охлаждения, а также для уменьшения массы и динамического момента инерции якоря в сердечниках якорей машин с h =225¸500 мм предусматривают каналы в коллекторе, а также круглые аксиальные вентиляционные каналы в сердечнике якоря, (рис. 10-9) в соответствии с данными, приведенными ниже (N — количество рядов):
Рис. 10-9. Лист якоря с аксиальными вентиляционными каналами.

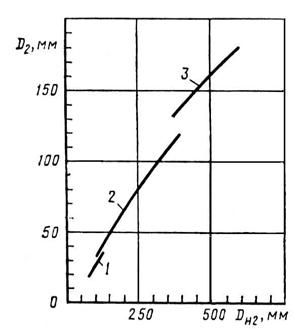

У машин с h < 200 мм аксиальные каналы обычно не предусматривают из-за повышения при этом магнитной индукции в спинке якоря и затруднения с размещением каналов в коллекторе. Предварительное значение внутреннего диаметра листов якоря D 2 определяют из рис. 10-10. При выполнении механического расчета вала на прогиб диаметр D 2 при необходимости может быть изменен. Рис. 10-10. Средние значения D 2= f (D н2 ): 1 –полузакрытые пазы якоря,2 р =2; 2 –то же, что 1, но 2 р =4; 3 –открытые пазы якоря, 2 р =4. Сердечники главных полюсов. Сердечники собирают из штампованных листов анизотропной, холоднокатаной электротехнической стали марки 3411 толщиной 1 мм; коэффициент заполнения сердечника сталью k c=0,98. Указанная марка стали, обладающая повышенной магнитной проницаемостью вдоль проката, снижает магнитное напряжение полюсов, но только если при штамповке ось листа полюса совпадает с направлением проката. В этом случае поперек проката, а следовательно поперек полюса, сталь будет обладать значительно меньшей магнитной проводимостью, поэтому уменьшается размагничивающее действие реакции якоря. Одновременно уменьшается магнитный поток рассеяния между главными и добавочными полюсами, что улучшает коммутацию. Листы не имеют изолирующего покрытия, так как сердечники полюсов не подвергаются периодическому перемагничиванию. Количество главных полюсов 2р влияет на технико-экономические показатели машины. При увеличении 2р уменьшается ток, приходящийся на щеточный бракет, что при неизменной ширине щеток уменьшает длину коллектора, лобовых частей обмотки якоря, а следовательно, и всей машины. Увеличение 2р уменьшает площадь поперечного сечения станины, что при неизменной ее длине снижает толщину станины и массу машины. Вместе с тем увеличение 2р повышает максимальное напряжение между коллекторными пластинами, уменьшает расстояние между главными и добавочными полюсами, в результате чего понижаются допустимое значение α' и коэффициент использования машины. Увеличение 2р также повышает трудоемкость изготовления машины. В соответствии с опытом электромашиностроения, учитывающим указанные противоречивые требования, целесообразно применять 2 р =2 для машин с h =80¸100 мм и 2 р =4 для машин с h =112¸ 500 мм. Форма наконечника полюса определяется видом выбранного воздушного зазора между главными полюсами и якорем. У некомпенсированных машин для уменьшения размагничивающего действия реакции якоря и понижения уровня магнитного шума машин применяют эксцентричный зазор, при котором центры радиусов якоря и полюсной дуги не совпадают (рис. 10-11), при этом зазор d' имеет наименьшее значение под серединой полюса, постепенно увеличиваясь к его краям.
Рис. 10-11. Лист главного полюса некомпенсированной машины с эксцентричным зазором.
У компенсированной машины нет необходимости в устройстве эксцентричного зазора, так как МДС компенсационной обмотки направлена против МДС обмотки якоря и нейтрализует ее; у таких машин применяют концентричный зазор (рис. 10-12), одинаковый по всей ширине полюсного наконечника.
Рис. 10-12. Лист главного полюса машины с компенсационной обмоткой, с концентричным зазором.
Для размещения компенсационной обмотки в штампуемых листах полюса предусматривают прямоугольные пазы.
Выбирают величину воздушного зазора d с учетом противоречивых требований, так как при увеличении воздушного зазора повышаются его магнитное напряжение, МДС и потери обмотки возбуждения, но уменьшается размагничивающее действие реакции якоря и улучшается устойчивость скоростной характеристики двигателя. На рис. 10-13 приведены средние значения d = f (D н2), применяемые на практике.

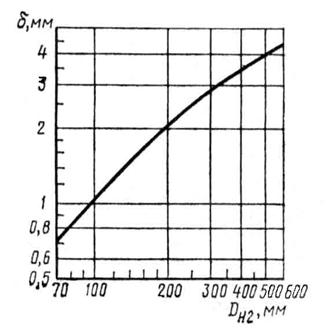

Рис. 10-13. Средние значения d =f(D н2).
При применении эксцентричного зазора целесообразно выбирать d''=3d ', где d', d"— высота зазора у оси и у края полюса соответственно. Принимаемый для расчета магнитной цепи по рис. 10-13 эквивалентный зазор (мм) . (10-4) Соответственно d '= d /1,5; d ''=2 d. Длина сердечника полюса п= 2; высоту полюса h п рассчитывают по (10-15), после определения размеров станины, причем высота полюса должна быть достаточной для размещения обмотки возбуждения; после расчета обмотки возбуждения и вычерчивания эскиза междуполюсного окна с расположением катушек h п может измениться.
Расчетная ширина полюсной дуги (мм) , (10-5) где полюсное деление определяют по (1-19). Действительная ширина полюсной дуги у некомпенсированной машины с эксцентричным зазором ; (10-6) у компенсированной машины с концентричным зазором (10-7) Предварительное значение магнитного потока в воздушном зазоре (Вб) (10-8) Эффективная длина сердечника полюса (мм) . (10-9) Ширина сердечника полюса (мм) (10-10) где — коэффициент магнитного рассеяния главных полюсов (при 2 р =2 1,15, а при 2 р =4 ¾ 1,2); B 'п — предварительная магнитная индукция в сердечнике полюса, Тл:
Ширина уступа полюса, предназначенная для упора обмотки возбуждения при ее креплении, b п' = (0,07¸0,14) b п. Площадь поперечного сечения наконечника « — » у машин без компенсационной обмотки должна быть такой, чтобы магнитная индукция в этом сечении не превышала 0,86 B п'. Исходя из этого, принимают в сечении « — » высоту (мм) (10-11) Сердечники добавочных полюсов. Сердечники собирают из штампованных листов анизотропной, электротехнической стали 3411 толщиной 1 мм, коэффициент заполнения сердечника сталью k c=0,98. Преимущества применения этой стали, а также особенности штамповки такие же, как у главных полюсов. Листы сердечника не имеют изолирующего покрытия. В машинах с 2 р =2 применяют один добавочный полюс (2 р д=1),а с 2 р =4—четыре (2 р д=4). Длина наконечника н.д добавочного полюса равна 2. Сердечники полюсов шихтуются либо поперек оси (рис. 10-14, ), либо вдоль оси машины (рис. 10-14, ), в зависимости от того, с какой стороны целесообразно образовать выступы для упора катушек при их креплении; размер выступа 5—8 мм. У машин с h =355¸500 мм сердечники полюсов собирают из штампованных листов Т-образной формы (рис. 10-14, ), которая усиливает прочность крепления полюса к станине и одновременно снижает магнитную индукцию в наиболее насыщенном участке полюса.
Рис. 10-14. Лист добавочного полюса с шихтовкой поперек () и вдоль () оси машины, а также Т-образноной формы (в).
У машин с h =355¸500 мм сердечники полюсов собирают из штампованных листов Т-образной формы (рис. 10-14,б), которая усиливает прочность крепления полюса к станине и одновременно снижает магнитную индукцию в наиболее насыщенном участке полюса. Предварительное значение ширины сердечника добавочного полюса b' д принимают по рис. 10-15.

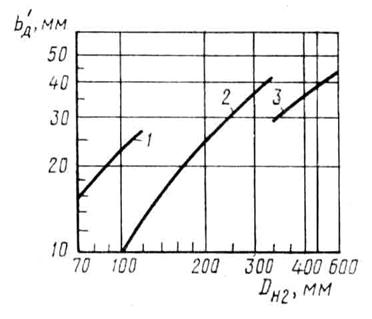

Рис. 10-15. Средние значения : 1 –2 р =2, половинное число добавочных полюсов (2 рД =1); 2 –2 р =4, полное число добавочных полюсов (2 р Д=4); 3 –то же - машина с компенсационной обмоткой.
Величину воздушного зазора выбирают с учетом противоречивых требований. Повышение воздушного зазора увеличивает МДС и потери обмотки добавочных полюсов, а также коэффициент рассеяния магнитного потока добавочных полюсов, но вместе с тем уменьшает МДС, необходимую для проведения этого магнитного потока через стальные участки магнитной цепи, содействуя осуществлению прямолинейной зависимости ЭДС Е к от тока нагрузки (см. §10-12). На рис. 10-16 приведены средние значения dд = f (D н2 ), применяемые на практике. При расчете коммутационных параметров в § 10-12 значения dд могут уточняться. Высоту добавочного полюса h д рассчитывают по (10-16). Рис. 10-16. Средние значения 'Д=f (DH2).
Станина. Монолитные станины выполняют из Ст3. В машинах с h =355¸500 мм могут применяться для улучшения коммутации станины, шихтованные из штампованных листов электротехнической стали 2312 толщиной 1 мм, коэффициент заполнения сердечника сталью k с=0,98.
|
