Устройство гильзы цилиндров

Гильзы цилиндров (см. рис. ) "мокрого" типа, легкосъемные. На конусной поверхности в нижней части, гильзы цилиндров имеют следующую маркировку: устанавливаемые на двигатели КамАЗ 740. 11-240 и 740.14-300 7406.1002021, на двигатель 740.13-260 - 740.13-1002021.

Гильза цилиндра 7406.1002021 изготавливается из серого специального чугуна, упрочненного объемной закалкой, она отличается уменьшенной (по высоте) зоной отпуска бурта от термообработки гильз, имеющих маркировку 740.1002021-20. Гильза 740.13-1002021 изготавливается из специального, легированного серого чугуна и не термообрабатывается.

Установка на двигатели гильз с несоответствующей рекомендациям маркировкой ведет к ускорению износа гильз и поршневых колец.

Зеркало гильзы представляет собой редкую сетку впадин и площадок под углом к оси гильзы. При работе двигателя масло удерживается во впадинах, что улучшает прирабатываемость деталей цилиндропоршневой группы.

В соединении гильза - блок цилиндров полость охлаждения уплотнена резиновыми кольцами круглого сечения. В верхней части установлено кольцо в проточке гильзы, в нижней части - два кольца в расточки блока цилиндров.

Привод агрегатов (см. рис.) осуществляется шестернями, имеющими прямые зубья, служит для передачи крутящего момента на валы механизма газораспределения, топливного насоса высокого давления, компрессора и насоса гидроусилителя руля автомобиля.

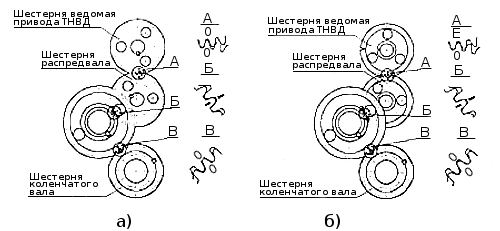

Схема установки шестерен привода агрегатов: а) — на двигатели с ТНВД, укомплектованными муфтой опережения впрыскивания топлива; б) — на двигатели с ТНВД без муфты опережения впрыскивания топлива.

Механизм газораспределения приводится в действие от ведущей шестерни, установленной на коленчатый вал, через блок промежуточных шестерен, которые вращаются на сдвоенном коническом роликовом подшипнике, расположенном на оси, закрепленной на заднем торце блока цилиндров. Шестерня напрессована на конец распределительного вала, причем угловое расположение относительно кулачков вала определяется шпонкой.

Шестерня привода ТНВД установлена на вал привода ТНВД увеличенной размерности. Поэтому вал привода ТНВД двигателей моделей 740.10 и 7403.10 не взаимозаменяем с валом привода двигателей моделей 740.11; 740.13 и 740.14.

Шестерни устанавливаются на двигатель в строго определенном положении по меткам «Е», «0» и рискам, выбитым на шестернях, как показано на рис. стр. 10.

Привод ТНВД осуществляется от шестерни, находящейся в зацеплении с шестерней распределительного вала. Вращение от вала к ТНВД передается через ведущую и ведомую полумуфты с упругими пластинами, которые компенсируют несоосность установки валов ТНВД и шестерни. С шестерней привода ТНВД находятся в зацеплении шестерни привода пневмокомпрессора и насоса гидроусилителя руля.

Привод агрегатов закрыт картером маховика, закрепленным на заднем торце блока цилиндров. Справа на картере размещен фиксатор маховика, применяемый для установки угла опережения впрыскивания топлива и регулирования тепловых зазоров в механизме газораспределения. Ручка фиксатора при эксплуатации установлена в верхнем положении. В нижнее положение ее переводят при регулировочных работах, в этом случае фиксатор находится в зацеплении с маховиком. В верхней части картера маховика есть расточки, в которые устанавливаются пневмокомпрессор и насос гидроусилителя руля.

Конструкция картера маховика выполнена под установку одноцилиндрового пневмокомпрессора. В картере маховика, в отличие от картера маховика, эксплуатируемого с двухцилиндровым пневмокомпрессором, отсутствуют вставка картера маховика и боковой подводящий масляный канал в пневмокомпрессор. Поэтому, установка на двигатель двухцилиндрового пневмокомпрессора возможна только с обязательной заменой картера маховика.

По бокам картера маховика в средней части выполнены две бобышки с отверстиями диаметром 21,3 мм для слива масла из турбокомпрессора. Внизу в левой части картера имеется расточка, в которую устанавливается стартер. В середине картера выполнена расточка под манжету коленчатого вала. Со стороны заднего торца выполнена расточка под картер сцепления.

В левой части картера маховика выполнен прилив с фланцем и люком для установки коробки отбора мощности от двигателя. При отсутствии коробки отбора мощности люк закрывается заглушкой, установленной на жидкую прокладку.
