Приложения. Рисунок 1. Use case diagram

Приложение 1

Case diagram

Рисунок 1. Use case diagram

Приложение 2

моделирование программный файл язык

Activity diagram

Рисунок 2. Activity diagram

Приложение 3

diagram

Рисунок 3. Sequence diagram

Приложение 4

Diagram

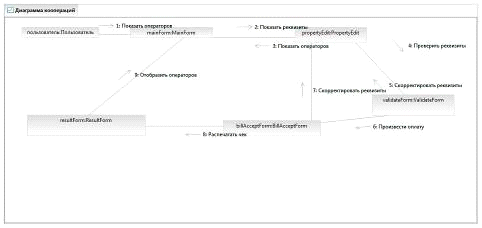

Рисунок 4.Collaboration diagram

Приложение 5

diagram

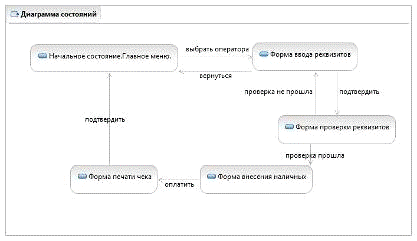

Рисунок 5. Statechart diagram

Приложение 6

Diagram

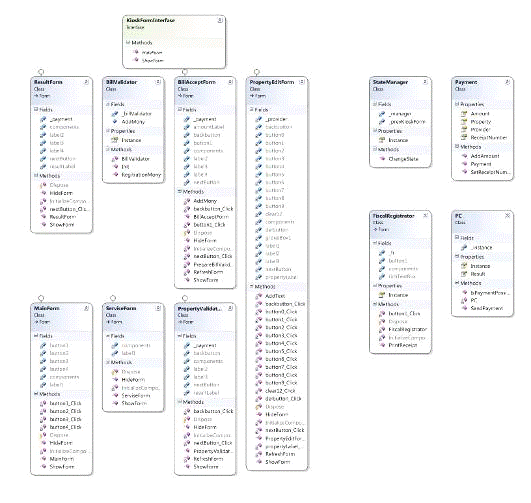

Рисунок 6. Class diagram_1

Рисунок 7.Class diagram_2

Приложение 7

diagram

Приложение 8

Руководство пользователя

По умолчанию программа находится в главном меню:

Рисунок 8. Главное меню

После выбора оператора попадаем в форму ввода реквизитов:

Рисунок 9. Форма ввода реквизитов

Вводим данные:

Рисунок 10. Форма ввода реквизитов с данными

И нажимаем кнопку вперед, происходит переход в форму проверки реквизитов:

Рисунок 11. Форма проверки реквизитов

Если номер был введен не правильно, то увидим сообщение:

Рисунок 12. Форма проверки реквизитов. Проверка не прошла

При нажатии кнопки назад происходит возврат в форму ввода реквизитов, где можно скорректировать введенные данные.

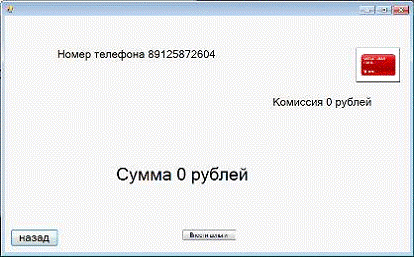

Если реквизиты были введены правильно, переходим по кнопке вперед в форму приема денег:

Рисунок 13. Форма приема денег

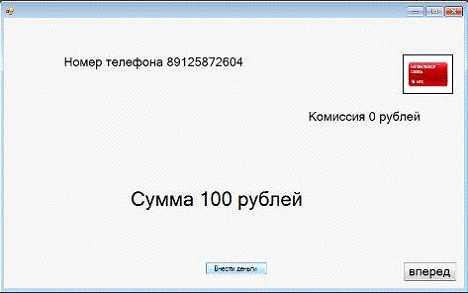

При нажатии на кнопку внести деньги имитируем работу купюроприемника:

Рисунок 14. Внесение денег с помощью эмулятора купюроприменика

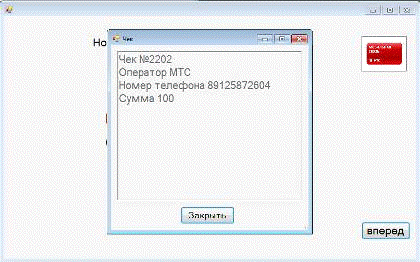

Нажимаем кнопку вперед и переходим в результирующую форму, где сразу будет выведен текс чека на экран:

Рисунок 15. Результирующая форма с выводом текста чека на экран

Если закрыть окно вывода чека остаемся в результирующей форме, где отображена информация о платеже:

Рисунок 16. Результирующая форма

При переходе по кнопке вперед снова попадаем в главное меню.

Данные о платеже отправляются оператору, и вскоре пополняется счет пользователя.
