Метод параллельного переноса

Часто построение фигуры становится затруднительным только от того, что части этой фигуры слишком удалены друг от друга, и поэтому трудно ввести в чертёж данные. В этих случаях какую-либо часть искомой фигуры переносят или параллельно самой себе, или другим образом, но на такое расстояние, чтобы вновь полученная фигура могла быть построена или непосредственно, или легче, чем искомая фигура. Направление такого переноса зависит от условия задачи и должно быть выбрано так, чтобы во вновь полученную фигуру вошло, по возможности, большее количество данных.

Пример 1. Постройте трапецию по заданным сторонам.

Решение. Анализ. Пусть трапеция АВСD построена, ВС= а, АD= b, AB= c, CD= d (рис. 10). Выполним параллельный перенос, определяемый вектором СВ. Тогда сторона СD перейдёт в BD . Треугольник АВD можно построить по трём сторонам c, d, b-a (b>a).

Затем продолжим отрезок АD на D D = a. Через точку В проведем прямую, параллельную АD и на ней отложим отрезок ВС= а. Соединим точки С и D. Полученная трапеция АВСD – искомая.

План построения очевиден.

Доказательство. В четырехугольнике АВСD BC параллельна AD, значит ABCD – трапеция в которой AB = c, AD =b, так как AD= b – a + a. BD = CD = d.

Исследование. Треугольник ABD можно построить по трём сторонам, если c – d < b – a < c + d. При этом условии однозначно выполнимы и все остальные шаги построения. Если неравенство c – d < b – a < c + d не выполняется, то задача при выбранных данных не имеет решения.

Пример 2. Построить четырёхугольник, зная его углы и противоположные стороны.

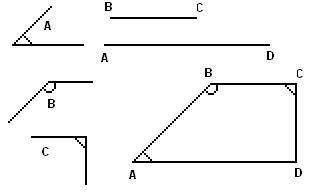

Анализ. Положим, что в четырёхугольнике АВСD стороны BC и AD и углы А, В, С имеют данные значения.(рис.11) Перенесём BC параллельно самой себе в AE, тогда составится треугольник AED, в котором известны две стороны AE и AD и угол EAD, равный разности двух известных углов, данного угла BAD и угла FBC, смежного с данным CBA. Такой треугольник легко построить. Затем легко провести прямые EC и CD, потому что первая образует известный угол с прямой EA (угол CEG равен углу FBC); а вторая образует известный угол CDA со стороною AD. После этого остаётся только провести CB параллельно EA и решение очевидно.

Построение.

1. Строим треугольник АЕD;

2. ЕС;

3. СD;

4. СВ║ЕА.

Исследование.

Эта задача имеет только одно решение: углы и отношение двух противоположных сторон четырёхугольника вполне определяют его вид.
