Расчет КЕО от световых проемов, имеющих форму, отличную от прямоугольника

7.11 При расчете КЕО в помещениях со световыми проемами в наружных стенах круглой, полукруглой или эллиптической формы такие светопроемы следует заменять светопроемами прямоугольной формы одинаковой площади, для чего световой проем описывают прямоугольником и определяют его размеры (рисунок 14).

7.12 В помещениях со световыми проемами круглой формы в покрытии значение геометрического КЕО e _{В i}, %, следует определять по формуле

e _{В i} = 100 sin ² (q /2), (12)

где q - угол, образуемый линиями, проведенными из расчетной точки А к границам светопроема (рисунок 15), град.

r - радиус окружности; а - большая полуось эллипса; b - малая полуось эллипса

Рисунок 14 - Замена круглого (а), полукруглого (б) и эллиптического (в) светопроемов эквивалентными прямоугольными

q - угол, под которым виден диаметр светопроема из расчетной точки А

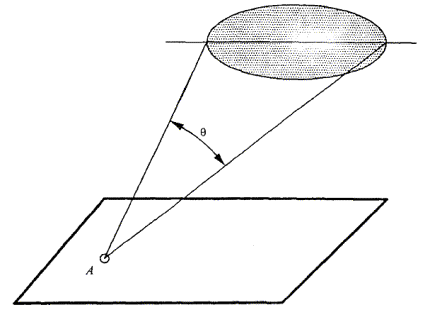

Рисунок 15 - Схема для определения КЕО от светопроемов круглой формы в покрытии
