Предварительный расчет площади световых проемов и КЕО при боковом освещении

7.2 Предварительный расчет размеров световых проемов при боковом освещении без учета противостоящих зданий следует проводить с применением графиков, приведенных для помещений жилых зданий на рисунке 1, для помещений общественных зданий - на рисунке 2, для школьных классов - на рисунке 3. Расчет следует производить в следующей последовательности:

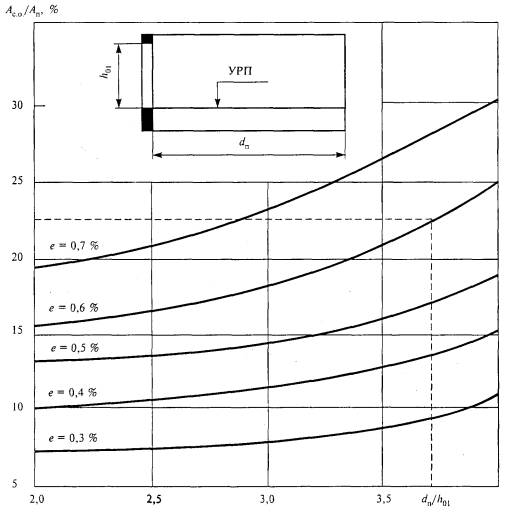

Рисунок 1 - График для определения относительной площади световых проемов А _с.о/ А _п при боковом освещении жилых помещений

Рисунок 2 - График для определения относительной площади световых проемов А _с.о / А _п при боковом освещении помещений общественных зданий

Рисунок 3 - График для определения относительной площади световых проемов А _с.о / А _п при боковом освещении школьных классов

а) в зависимости от разряда зрительной работы или назначения помещения и группы административных районов по ресурсам светового климата Российской Федерации по приложению И СНиП 23-05 определяют нормированное значение КЕО для рассматриваемого помещения;

б) определяют глубину помещения d _п, высоту верхней грани световых проемов над уровнем условной рабочей поверхности h ₀₁ и отношение d _п / h ₀₁;

в) на оси абсцисс графика (рисунки 1, 2 или 3) определяют точку, соответствующую определенному значению d _п / h ₀₁, через найденную точку проводят вертикальную линию до пересечения с кривой, соответствующей нормированному значению КЕО. По ординате точки пересечения определяют значение А _с.о / А _п;

г) разделив найденное значение А _с.о / А _п на 100 и умножив на площадь пола, находят площадь световых проемов в м².

7.3 В случае когда размеры и расположение световых проемов в проекте зданий были выбраны по архитектурно-строительным соображениям, предварительный расчет значений КЕО в помещениях следует производить по рисункам 1 - 3 в следующей последовательности:

а) по строительным чертежам находят суммарную площадь световых проемов (в свету) А _с.о и освещаемую площадь пола помещения А _п и определяют отношение А _с.о / А _п,

б) определяют глубину помещения d _п, высоту верхней грани световых проемов над уровнем условной рабочей поверхности h ₀₁ и отношение d _п / h ₀₁;

в) с учетом типа помещений выбирают соответствующий график (рисунки 1, 2 или 3);

г) по значениям А _с.о / А _п и d _п / h ₀₁ на графике находят точку с соответствующим значением КЕО.

Графики (рисунки 1 - 3) разработаны применительно к наиболее часто встречающимся в практике проектирования габаритным схемам помещений и типовому решению светопрозрачных конструкций - деревянным спаренным открывающимся переплетам.

Если в проекте здания приняты другие типы заполнения световых проемов, то найденные по рисункам 1 - 3 значения относительной площади световых проемов следует делить, а значение КЕО умножать на коэффициент К ₁, приведенный в таблице 3.
