Решение. 1 По приложению И СНиП 23-05 определяют нормированное значение КЕО е н, равное 0,5 %

1 По приложению И СНиП 23-05 определяют нормированное значение КЕО е _н, равное 0,5 %.

2 Выполняют предварительный расчет естественного освещения: по глубине помещения d _п = 6,0 м и высоте верхней грани светового проема над условной рабочей поверхностью h ₀₁ = 1,5 м определяют, что d _п / h ₀₁ = 4,0.

3 На рисунке 1 на соответствующей кривой е = 0,5 % находят точку с абсциссой 4,0; по ординате этой точки определяют, что необходимая относительная площадь светового проема А _с.о / А _п составляет 19 %.

4 Площадь светового проема определяют по формуле

А _с.о = 0,19 ´ А _п = 0,19 ´ 20,4 = 3,88 м².

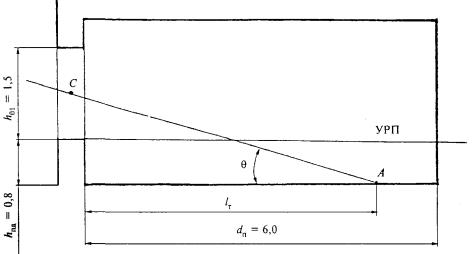

Разрез М 1:50

План

Рисунок 18 - Разрез и план жилой комнаты

Следовательно, ширина светового проема при высоте 1,5 м должна составлять b _{с. п} = = 3,88/1,5 = 2,58 м. Принимают оконный блок размером 1,5 ´ 2,7 м.

5 Производят проверочный расчет по формуле

n ₂ = 100е_н K _з /(n ₁ q_ir ₀ b _ф К _ЗД t ₀).

6 По СНиП 23-05 находят коэффициент запаса: К _з = 1,2.

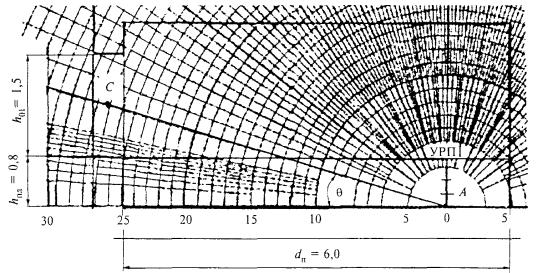

7 Накладывают график I для расчета коэффициента естественной освещенности методом А.М. Данилюка (рисунок 8) на поперечный разрез помещения (рисунок 19), совмещая полюс графика 0 с точкой А, а нижнюю линию графика - с полом; подсчитывают число лучей по графику I, проходящих через поперечный разрез светового проема: п ₁ = 3,4.

8 Отмечают, что через точку С на разрезе помещения проходит концентрическая полуокружность 27,2 графика I.

9 На поперечном разрезе помещения (рисунок 18) определяют, что угол q, под которым видна середина светового проема из рас четной точки А, равен 16,4°; по таблице Б.1 приложения Б линейной интерполяцией находят, что для этого угла коэффициент q_i = 0,67.

Разрез М1:50

План

Рисунок 19 - Разрез и план жилой комнаты

10 По размерам помещения находят, что l _T / d _п = 0,83; b _п / d _п = 0,57.

11 По значениям d _п / h ₀₁; l _T / d _п; b _п / d _п; b _п / d _п; r _cp в приложении Б линейной интерполяцией находят r ₀: r ₀ = 4,5.

12 Учитывая, что глубина помещения d _п = 6,0 м, по таблице 5 определяют : = 0,5.

13 Для спаренного деревянного переплета с двойным остеклением определяют общий коэффициент светопропускания: t ₀ = 0,8 ´ 0,75 = 0,60.

14 Подставляя значения коэффициентов е _н, К _з, и t ₀ в формулу пункта 5 данного примера, определяют значение n ₂: п ₂ = 100 × 0,5 ´ 1,2/(3,4 × 0,67 × 4,5 × 0,5 × 0,6) = 19,5.

15 Накладывают график II для расчета КЕО методом А.М. Данилюка (рисунок 10) на план помещения (рисунок 19) таким образом, чтобы ось графика и горизонталь 27,2 проходили через точку С; на внешней поверхности наружной стены отмечают точки пересечения луча 13,6 выше (точка М) и ниже оси графика (точка Д) с линией X -Х; измеряют расстояние между точками М и Д, т.е. d ¢ = 4,6 см.

16 Учитывая, что жилая комната изображена на рисунках 18 и 19 в масштабе 1:50, определяют требуемую ширину окна b ₀ = 50 ´ d ¢ = 2,3 м.

Окончательно принимают стандартный оконный блок размером 1,5 ´ 2,4 м.

Примечание - Если помещение имеет балкон (лоджию), проверочный расчет выполняют так же, как и для помещения без балкона (лоджии), а наличие балкона или лоджии учитывают понижающим коэффициентом t ₄ из таблицы Б.8 приложения Б, который входит в общий коэффициент светопропускания t ₀.
