Проверочный расчет КЕО при боковом освещении

7.5 Проверочный расчет КЕО в точках характерного разреза помещения при боковом освещении следует выполнять в соответствии с методикой, изложенной в приложении Б настоящего Свода правил по формуле (Б.1).

Расчет КЕО следует производить в следующей последовательности:

а) график I (рисунок 8) накладывают на поперечный разрез помещения таким образом, чтобы его полюс (центр) 0 совместился с расчетной точкой А (рисунок 9), а нижняя линия графика - со следом рабочей поверхности;

б) по графику I подсчитывают число лучей, проходящих через поперечный разрез светового проема от неба n ₁, и от противостоящего здания п ¢ ₁ в расчетную точку А;

в) отмечают номера полуокружностей на графике I, совпадающих с серединой С ₁ участка светопроема, через который из расчетной точки видно небо, и с серединой С ₂ участка светопроема, через который из расчетной точки видно противостоящее здание (рисунок 9);

г) график II (рисунок 10) накладывают на план помещения таким образом, чтобы его вертикальная ось и горизонталь, номер которой соответствует номеру концентрической полуокружности (пункт «в»), проходили через точку С ₁ (рисунок 9);

д) подсчитывают число лучей n ₂ по графику II, проходящих от неба через световой проем на плане помещения в расчетную точку А;

е) определяют значение геометрического КЕО e _б, учитывающего прямой свет от неба, по формуле (Б.9) приложения Б;

ж) график II накладывают на план помещения таким образом, чтобы его вертикальная ось и горизонталь, номер которой соответствует номеру концентрической полуокружности (пункт «в»), проходили через точку С ₂;

з) подсчитывают число лучей п ¢ ₂ по графику II, проходящих от противостоящего здания через световой проем на плане помещения в расчетную точку А;

и) по формуле (Б.10) приложения Б определяют значение геометрического коэффициента естественной освещенности e _зд, учитывающего свет, отраженный от противостоящего здания;

к) определяют значение угла q, под которым видна середина участка неба из расчетной точки на поперечном разрезе помещения (рисунок 9);

л) по значению угла q и заданным параметрам помещения и окружающей застройки в соответствии с приложением Б определяют значения коэффициентов q_i, b _ф, k _зд, r ₀, t ₀ и К _з подставляют в формулу (Б.1) и вычисляют значение КЕО в расчетной точке помещения.

Примечания

1 Графики I и II применимы только для световых проемов прямоугольной формы.

2 План и разрез помещения выполняют (вычерчивают) в одинаковом масштабе.

7.6 При наличии в помещении различно ориентированных световых проемов расчет КЕО в точках характерного разреза производят для каждого светового проема отдельно, а полученные значения КЕО для каждой точки суммируют.

7.7 При наличии в помещении балкона или лоджии проверочный расчет выполняют так же, как и для помещений без балкона или лоджии, а наличие балкона или лоджии учитывают понижающим коэффициентом t ₄ из таблицы Б.8, который входит составной частью в общий коэффициент светопропускания t ₀.

Рисунок 8 - График I для расчета геометрического КЕО

Разрез

План

А - расчетная точка; 0 - полюс графика I; С ₁ - середина участка светового проема, через который из расчетной точки видно небо; С ₂ - середина участка светового проема, через который из расчетной точки видно противостоящее здание

Рисунок 9 - Пример использования графика I для подсчета числа лучей от неба и противостоящего здания

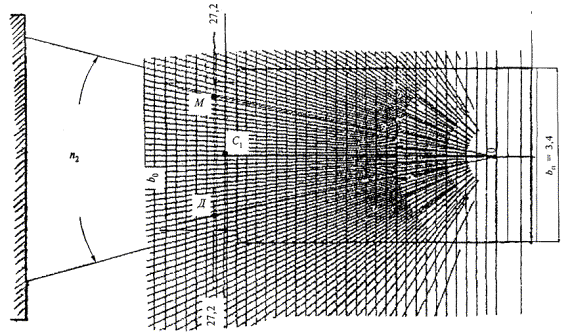

Рисунок 10 - График II для расчета геометрического КЕО
