Анализ САР с П-регулятором

3.1.1 Разработка математической модели типа «вход-состояние-выход»

Основная передаточная функция САР с П-регулятором была получена в п. 1.3. Она имеет вид:

,

где ,

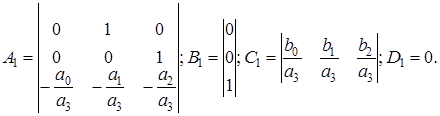

Порядок характеристического полинома . Для данной САР выбираем вторую управляемую форму или управляемое каноническое представление (УКП). Математическая модель САР описывается следующей системой векторно-матричных уравнений:

где

Script 12:

>> b2=2.397;b1=18.64;b0=5.859;

>> a3=336;a2=148.4;a1=39.64;a0=6.859;

>> A1=[0 1 0;0 0 1;-a0/a3 -a1/a3 -a2/a3];

>> B1=[0;0;1];

>> C1=[b0/a3 b1/a3 b2/a3];

>> D1=0;

>> sys1=ss(A1,B1,C1,D1)

a =

x1 x2 x3

x1 0 1 0

x2 0 0 1

x3 -0.02041 -0.118 -0.4417

b =

u1

x1 0

x2 0

x3 1

c =

x1 x2 x3

y1 0.01744 0.05548 0.007134

d =

u1

y1 0

Continuous-time model.

>> step(sys1);grid

Рисунок 9 – Переходная характеристика САР с П-регулятором

При исользовании модели «вход-выход» и модели «вход-состояние-выход» были получены абсолютно идентичные переходные характеристики (рисунки 4 и 9), следовательно, модель «вход-состояние-выход» для САР с П-регулятором рассчитана, верно.
