Оценка качества САР по каналу возмущающего воздействия

Для оценки качества САР по каналу возмущающего воздействия преобразуем структурную схему САР (рисунок 8).

Рисунок 8 – Структурная схема преобразованной САР

Определим передаточную функцию САР по возмущающему каналу:

Script 10:

>> Fiz1=feedback(Wop,Wap1)

Transfer function:

0.9 s^2 + 7 s + 2.2

-------------------------------------

336 s^3 + 148.4 s^2 + 39.64 s + 6.859

>> Fiz2=feedback(Wop,Wap2)

Transfer function:

0.9 s^3 + 7 s^2 + 2.2 s

--------------------------------------------------

336 s^4 + 147.1 s^3 + 29.56 s^2 + 4.348 s + 0.2156

>> Fiz3=feedback(Wop,Wap3)

Transfer function:

0.9 s^3 + 7 s^2 + 2.2 s

-----------------------------------------------

337.8 s^4 + 162.1 s^3 + 40 s^2 + 6.77 s + 0.396

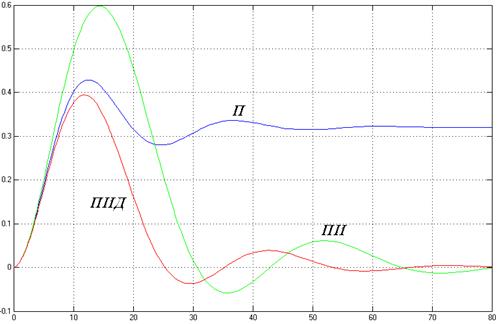

Рисунок 8 – Переходные характеристики САР по каналу возмущающего воздействия

Таблица 2 – Показатели качества САР по каналу возмущающего воздействия

Проанализировав полученные данные, можно сделать вывод, что по каналу возмущающего воздействия САР с П-регулятором имеет наименьшее отклонение по амплитуде, но обладает статической ошибкой. У САР с ПИ-регулятором нет статической ошибки, но она имеет наибольшее время регулирования. САР с ПИД-регулятором наиболее быстродействующая.
