Расчет будем производить согласно пособию по электроприводу моталок
|
|
Статический момент на валу барабана моталки складывается только из моментов, необходимых для изгиба полосы и создания натяжения на ней. Примем момент холостого хода равным нулю, т.к. согласно техническим данным Mхх = 0, тогда:
;
Момент, необходимый для изгиба полосы, определяется уравнением:
,
где
-предел текучести материала полосы;
ширина полосы;
толщина полосы;
передаточное число редуктора;
КПД редуктора
Момент от натяжения полосы в начальный момент намотки на заправочной скорости:
,
где Т - максимальное натяжение полосы
Момент от натяжения полосы в начальный момент намотки на максимальной скорости:
где
где lзап1, lп – длины полос, намотанных на заправке и при разгоне от заправочной скорости до максимальной скорости намотки, м.
lзап1=12 м,
Момент от натяжения полосы перед торможением с максимальной скорости до заправочной:
где

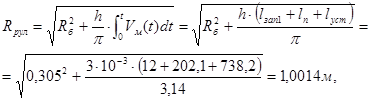

где lуст – длина полосы, намотанная на максимальной скорости намотки, м.
где lзап2=15 м – длина полосы, намотанная на заправочной скорости в конце намотки;
,
где
длина полосы, намотанная при торможении с максимальной скорости до заправочной.
Момент от натяжения полосы перед торможением с заправочной скорости до полного останова моталки:
;
Необходимо определить зависимость изменения момента от натяжения во всем диапазоне намотки, для этого разобьем время работы моталки с полосой на пять этапов:
а) с момента создания натяжения в полосе до момента начала разгона моталки от заправочной до максимальной скорости;
б) разгон от заправочной до максимальной скорости;
в) намотка на максимальной скорости;
г) торможение с максимальной до заправочной скорости;
д) намотка на заправочной скорости до момента выхода конца полосы из пятой клети стана.
На первом этапе зависимость момента от времени характеризуется уравнением:
При tзап1=12с можно определить момент:
;
На этом этапе момент изменяется от 48,1571 до 51,033 к Н·м, при этом радиус рулона изменяется от 0,305 до 0,323 м(Rрул1).
На втором этапе зависимость момента от времени следующая:
При tп2=17,2 с можно определить момент:
На этом этапе момент изменяется от 51,033 до 86,096 к Н·м, при этом радиус рулона изменяется от 0,323 до 0,545 м(Rрул2).
На третьем этапе зависимость следующая:
При tуст=32,8с можно определить момент:
На этом этапе момент изменяется от 86,096 до 158057,56 кН·м, при этом радиус рулона изменяется от 0,545 до 1,0014 м(Rрул3).
На четвертом этапе зависимость следующая:
При tт2=17,2 с можно определить момент:
На этом этапе момент изменяется от 158057,56 до 172707,106 кН·м, при этом радиус рулона изменяется от 1,0014 до 1,087 м(Rрул4).
На пятом этапе зависимость следующая:
При tзап2=15 с можно определить момент:
На этом этапе момент изменяется от 172707,106 до 173629 кН·м, при этом радиус рулона изменяется от 1,087 до 1,1 м(Rрул5).
Для того чтобы определить статический момент необходимо сложить момент от натяжения с моментом который идет на создание натяжения во всем диапазоне изменения радиуса рулона.
