Определение контурных границ зоны затопления

Для этих целей используются топографические материалы (рис. 10), продольный профиль водотока (рис. 9), результаты расчета параметров вол­ны прорыва (табл. 9).

- По всем створам определяется отметка максимального уровня воды при прохождении волны прорыва.

дна водотока i- го створа + Н _i, м

где:

отметка () дна водотока для конкретного створа берется с продольного профиля (рис. 9);

Н_i - значения максимальной глубины в этом же створе (табл. 9)

- В створах «О» и далее, включая створ «К», определяется граничная отмет­ка местности, над которой слой затопления будет составлять ровно 3 метра.

КЗ_i= H _i -3,0, m

Например, для створа 0:

H₀ =300,00+6,75=306,75 м;

K3₀ =306,75-3,00=303,75 м;

для створа 1:

Н₁ =292,00+6,79=298,79 м;

K3₁,=298,79 - 3,00=295,79 м.

- Составляется таблица высот уровней в створах по всему профилю.

Таблица 10. Расчетные отметки высот затопления по створам:

- На плане местности (рис.10) наносится створ «К». В каждом расчетном створе, по обеим сторонам от тальвега, отмечаются точки, соответствующие отметкам уровней катастрофического и предельного затопления. Затем эти точки соединяются цветными пунктирными линиями. Красным цветом очер­чивается контур зоны катастрофического затопления, который ограничивает­ся створом «К», синим цветом - зона предельного затопления. Для нагляд­ности, зоны штрихуются линиями соответствующего цвета.

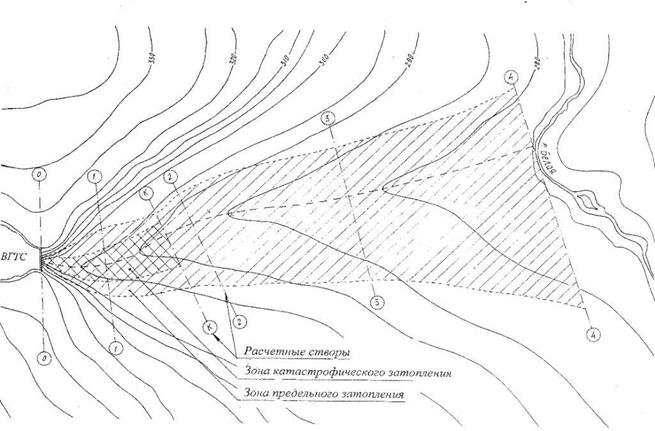

Рисунок 10 – Прогнозируемые зоны затопления

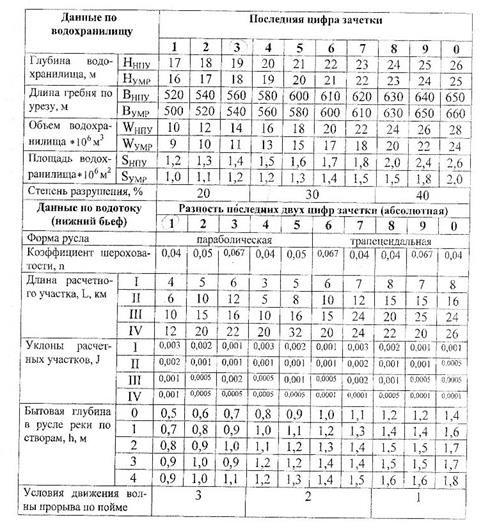

Варианты исходных данных по расчету параметров волны прорыва при аварии на ГОО.
