Сравнение с опорной антенной

Поместите включенный тестовый передатчик в Помещение 1. Передатчик в помещении расположите на максимальном расстоянии от антенны в направлении других контролируемых объектов (наихудшие условия приёма и сравнения сигналов).

Определите амплитуду сигнала на рабочей антенне ANT 2.1, и сравните ее с амплитудой сигнала на опорной антенне ANT 2.4. Если передатчик маломощный, на опорной антенне приём сигнала может отсутствовать. Амплитуда сигнала на опорной антенне ANT 2.4 должна быть меньше, чем на рабочей антенне ANT 2.1.

Для проверки работоспособности метода РИФ (вычитание сигнала опорной антенны) проделайте следующее:

а) Установите текущей антенну ANT 2.4. (Опорную). В главном меню программы «АКОР-3» выберите пункт «Команды – Цифровое сканирование» (либо нажмите клавишу F3). При выполнении данной команды открывается окно «Параметры сканирования диапазона (Рис. 3.3.3).

Рис 3.3.3 Окно «Параметры сканирования диапазона»

В полях «Начальная частота» и «Конечная частота» установите диапазон сканирования в пределах 5- 10 МГц, в который попадает тестовый передатчик. Например, если тестовый передатчик работает на частоте 551 МГц, установите диапазон 545 – 555 МГц. Убедитесь, что флажок «Узкополосное сканирование» не установлен. В секции окна «Сканирование по маске антенн», установите флажок «Текущая антенна ANT 2.4». Нажмите кнопку «Начать сканирование».

б) В открывшемся окне «Общая панорама» вы увидите результат сканирования диапазона по опорной антенне ANT 2.4 (Рис. 3.3.4).

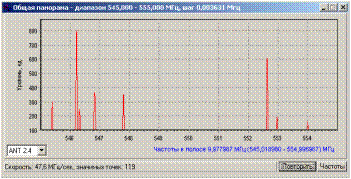

Рис. 3.3.4 Окно «Общая панорама» - результат сканирования диапазона

в) При активном окне «Общая панорама» в главном меню программы выберите пункт «Панорама – Сохранить как текущий фон», или нажмите комбинацию клавиш Ctrl+C. Сигналы, отображенные на общей панораме изменят свой цвет на зеленый. Это означает, что теперь результат опорной антенны будет считаться фоном для сигналов на рабочих антеннах.

г) Установите текущей антенну ANT 2.1. Вновь вызовите окно «Параметры сканирования диапазона», как описано в пункте а). Убедитесь, что флажок «Текущая антенна ANT 2.1» установлен, и номер антенны (в данном примере 2.1) соответствует выбранной рабочей антенне. Нажмите кнопку «Начать сканирование».

д) Вновь откроется окно «Общая панорама», однако теперь в окне будут представлены две панорамы сигналов – по рабочей антенне (красного цвета) и по опорной антенне (зеленого цвета). Уровень сигнала тестового передатчика должен быть выше на рабочей антенне. В главном меню выберите пункт «Панорама – Вычесть текущий фон», или нажмите комбинацию клавиш Ctrl+B. Теперь на панораме вы видите результат вычитания сигнала опорной антенны из сигнала рабочей антенны. При правильном расположении опорной антенны после вычитания фона вы должны на панораме видеть сигнал тестового передатчика.

При необходимости повторите пункты а) - д) для всех рабочих антенн, соответственно перемещая тестовый передатчик.
