Параметры сканирования диапазона

Для выполнения сканирования диапазона служит команда «Цифровое сканирование» (Меню Команды – Цифровое сканирование или F3). При выполнении данной команды открывается окно «Параметры сканирования диапазона (Рис. 2.5).

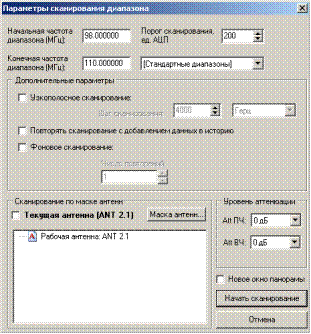

Рис 2.5 Окно «Параметры сканирования диапазона»

В этом окне вы можете задать начальную и конечную частоту диапазона сканирования, установить уровень аттенюации при сканировании и задать порог сканирования. Порог сканирования определяет граничную минимальную амплитуду (в ед. АЦП) для отображения результатов сканирования и последующего выделения списка частот. Рекомендуемые значения порога сканирования – от 50 до 500 ед. (в зависимости от имеющейся антенны, помеховой обстановки и т.д.). Примечание. При задании порога сканирования равному нулю, реальный порог при поиске частот будет выбираться автоматически, но в результатах сканирования будут отображены все сигналы.

Параметр «Узкополосное сканирование» позволяет выбрать режим сканирования со спектральным анализом. Данный режим идеально подходит для получения детальных спектральных характеристик различных типов сигналов. В режиме узкополосного сканирования можно задать шаг сканирования, т.е. разрешающую способность спектральной характеристики.

Примечание. В обычном режиме скорость сканирования в ПО «АКОР-3» составляет около 80 МГц/сек. В узкополосном режиме средняя скорость сканирования равна 0,6 МГц/сек.

Включение параметра «Повторять сканирования с добавлением данных в историю» позволяет начать циклическое сканирование, причем результаты каждого прохода сканирования будут переданы и отображены программой «История сканирования». Прекратить циклическое сканирование можно, нажав кнопку «Отмена» в окне «Сканирование диапазона» (Рис 2.5). Программа «История сканирования» позволяет производить идентификацию сигналов собственными средствами, выделять постоянно существующие, временные и БПРЧ сигналы. (См. документацию по программе «История сканирования»).

Параметр «Фоновое сканирование» позволяет включить режим циклического повторения сканирования с накоплением фона. Результатом данного процесса станет фоновая панорама, т.е. процесс накопления сигналов во времени. Фоновая панорама в последствии может использоваться как база для выявления новых сигналов.
