Расчет поршня
Основные конструктивные размеры принимают согласно таблице и вычерчивают поршень (рис).
Таблица 5
| Параметры | Дизели | Карбюраторного двигатели |
| Длина поршня Н Толщина днища поршня δ Расстояние от днища до оси пальца H1 Длина направляющей части поршня L Расстояние от днища до первой канавкиl Наружный диаметр пальца dп Расстояние между торцами бобышекl3 Средний диаметр бобышек dБ Толщина стенки направляющей части поршня S1, мм Толщина кольца а компрессионного маслосъемного Высота кольца b,мм Толщина стенки головки поршня S Радиальный зазор между кольцом и канавкой поршняΔa, мм компрессионного маслосъемного Внутренний диаметр поршня D1 Длина опорной поверхности под поршневой палец l2 | (1,2…1,7)D (0,12…0,2)D (0.6…1.0)D (0.7…1.2)D (0.12…0.2)D (0.3…0.38)D (0.3…0.5)D (1,3…1,6)dп 2…5 (0.04…0.045)D (0.038…0.043)D 3…5 (0.05…0.1)D 0,7…0,95 0,9…1,1 D-2(S+a-Δa) (0.25…0.5)D | (1.0…1.3)D (0.05…0.1)D (0.45…0.75)D (0.6…1.0)D (0.06…0.12)D (0.22…0.28)D (0.3…0.5)D (1,3…1,6)dп 1,5…4,5 (0.04…0.045)D (0.038…0.043)D 2…4 (0.05…0.1)D 0,7…0,95 0,9…1,1 D-2(S+a-Δa) (0.2…0.25)D .25)D |
Высоту канавок под поршневые кольца (рис) принимают
bк= b+Δb; где b – высота кольца, Δb – зазор между кольцом и канавкой по высоте, его принимают 0,02…0,08 мм.
Высоту пояска между кольцевыми канавками принимают равной высоте канавки b1=bк.
Днище поршня проверяют на статическую прочность как круглую плиту, защемленную по краям и равномерно нагруженную давлением pz. Напряжение изгиба в МПа определяют по формуле:
σи=0,17*pz*D12/δ2;
где pz – давление газов в конце видимого сгорания, МПа;
D1 – внутренний диаметр поршня, м,
δ – средняя толщина днища, м.
Допустимые значения напряжений [σи], МПа при отсутствии у днища ребер жесткости:
для поршней из алюминиевых сплавов________20…25
для чугунных поршней _____________________40…50

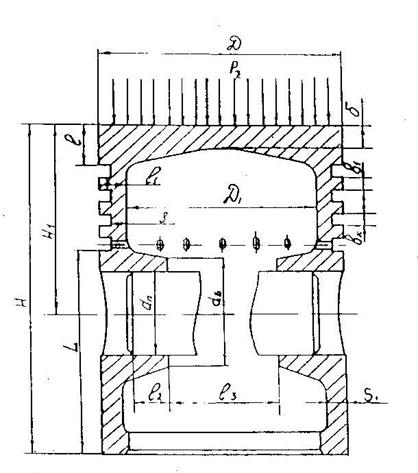

Рис. 10. Эскиз к расчету поршня
