Кинематический расчет кривошипно-шатунного
механизма (КШМ)
Расчет состоит в определении перемещения, скорости и ускорения поршня для различных углов поворота коленчатого вала, при постоянной частоте вращения его.
Радиус кривошипа
R = S/2 = 140/2 = 70 мм
Длина шатуна
L = R/λ = 70/0.263 = 70/0.263 = 266 мм
где λ = R/L – кинематическая постоянная КШМ; для А-41 λ = 0,263
(табл.2. Прил.).
Угловая скорость коленчатого вала
ω = πn/30 = 3.14*1800/30 = 188.4 рад/с
Определяем кинематические параметры по формулам:
- перемещение поршня
x = R((1 – cosφ) + λ/2sin2φ) = 0.07((1 – cos0) + 0.263/2sin20) = 0 м
- скорость поршня
v = Rω(sinφ + λ/2sin2φ) = 0.07*188.5(sin0 + 0.263/2*sin2*0) = 0 м/с
- ускорение поршня
j = Rω2(cosφ + λcos2φ) = 0.07*188.52(cos0 + 0.263*cos2*0) = 3138 м/c2
Расчеты выполняются для угдлв поворота коленчатого вала от 0о до 180о через каждые 30о и результаты их вносим в таблицу 3.
Таблица 3
Кинематика поршня
| φ, град | φ, рад | х, м | v, м/с | j, м/с2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|

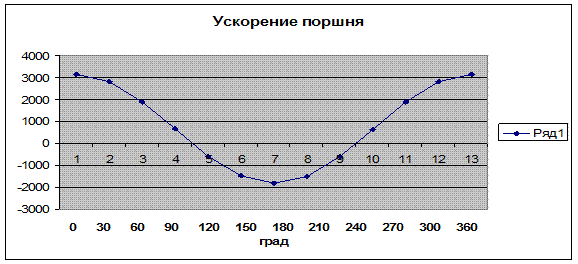

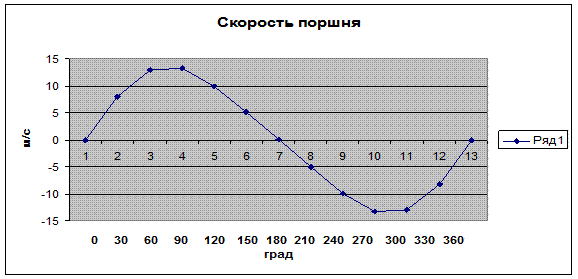

По данным расчета строим кривые.
Рис. 3.
Рис. 4.
Рис. 5.
