Виконання розрахунку струмів короткого замикання

Виконання команди розрахунку коротких замикань в PowerFactory може бути запущено з панелі інструментів або головного меню наступним чином:

• Натисканням іконки на головній панелі інструментів (рис.3.3.1);

• Вибором опції Розрахунок -> Коротке замикання... в головному меню (рис.3.3.2).

В обох випадках, команда розрахунку коротких замикань буде виконана ідентичним чином. Якщо в активному Дослідженні ще немає команди розрахунку коротких замикань, команда за замовчуванням виконає розрахунок КЗ на всіх шинах/терміналах електричної мережі. Якщо в активному Дослідженні вже є команда розрахунку коротких замикань, всі вищевказані способи запуску розрахунку викличуть виконання розрахунку з використанням його останньої конфігурації.

Рисунок 3.3.1 – Вибір команди Розрахунок КЗ на головній панелі інструментів

Рисунок 3.3.2 – Вибір команди Розрахунок КЗ в головному меню

Також розрахунок коротких замикань в PowerFactory може бути запущений з контекстно-залежного меню виділенням елемента(ів) на однолінійній схемі, натисканням правою клавішею миші і вибором однієї з наступних опцій:

• Розрахунок... КЗ: виконується розрахунок коротких замикань для кожного з елемента виділеного користувачем (рис.3.3.3). Необхідно відзначити, що розрахунок короткого замикання для кожного елемента виконується повністю незалежно від розрахунку короткого замикання будь-якого іншого елемента. Для такого розрахунку можна виділити лише таку комбінацію елементів: один або декілька терміналів/шин; одна лінія. Якщо для аналізу виділено кілька терміналів/шин, результати для кожного окремого розрахунку короткого замикання будуть відображені разом на однолінійній схемі.

Рисунок 3.3.3 – Вибір команди Розрахунок КЗ на шинах синхронного генератора

• Розрахунок... Множинні пошкодження: виконується розрахунок коротких замикань повним методом, для "одночасного" короткого замикання всіх елементів обраних користувачем (рис.3.3.4). Для цього розрахунку можна вибрати будь-яку комбінацію шин, терміналів, ліній і гілок. Додатково до цього розрахунку можна включити роботу включення/вимикання комутаційних апаратів/вимикачів. Якщо обраний такий тип розрахунку, автоматично встановиться прапор Множинні пошкодження в діалоговому вікні (ComShc).

Рисунок 3.3.4 – Вибір команди Розрахунок Множинні пошкодження на збірних шинах

Найпростішим способом розрахунку окремих коротких замикань на декількох шинах/терміналах з подальшим об'єднанням результатів на одній схемі - це вибрати опцію На всіх СШ (або, в якості альтернативи, На СШ і вузлах/внутрішніх вузлах в розділі «Місце ушкодження» діалогового вікна Розрахунок КЗ (ComShc), як показано на рис. 3.3.5-3.3.6)

Зверніть увагу, щоб вибрати цю опцію прапор Множинні пошкодження в діалоговому вікні необхідно зняти.

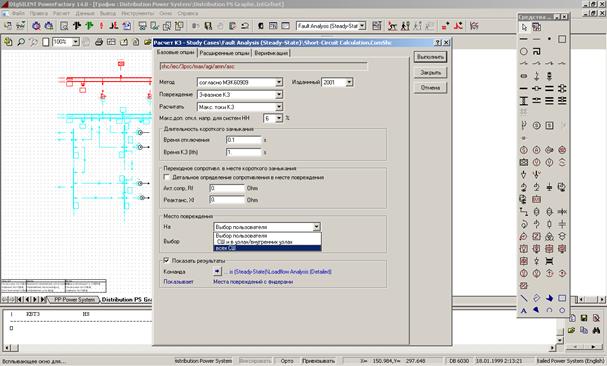

Рисунок 3.3.5 – Вибір місця пошкодження для розрахунку КЗ методом МЕК60909

Рисунок 3.3.6 – Вибір місця пошкодження для розрахунку КЗ методом суперпозиції

Розрахувати короткі замикання можна не тільки на шинах і терміналах, але також на лініях і гілках. Однак, необхідно відзначити, що тільки одну лінію або одну гілку можна вибрати для кожного розрахунку коротких замикань. Щоб розрахувати короткі замикання в одному з цих типів елементів, виконайте наступне:

· На однолінійній схемі виберіть одну лінію або одну гілку, де необхідно змоделювати ушкодження.

· Натисніть правою клавішею миші та виберіть Розрахунок... -> КЗ.... відкриється діалогове вікно команди розрахунку коротких замикань (ComShc) і тоді користувач зможе вказати місце пошкодження по відношенню до довжини елемента (рис. 3.3.7), включаючи термінал від якого буде відкладатися відстань до пошкодження. Необхідно відзначити, що розділ «КЗ на лінії/Траса лінії» цієї вкладки доступний тільки коли лінія або гілка обрана для розрахунку.

· Натискання кнопки , що знаходиться в розділі «КЗ на лінії/Траса лінії» цієї ж вкладки, дає можливість користувачеві задати місце ушкодження у вигляді процентного відношення або абсолютного значення (рис. 3.3.8).

Рисунок 3.3.7 – Вибір місця пошкодження для розрахунку КЗ на ЛЕП

Рисунок 3.3.8 – Вибір місця пошкодження вигляді у процентного відношення або абсолютного значення
