Додаткові Опції

В основному вкладка Розширені опції (рис. 3.1.3) використовується для налаштування різних методів розрахунку коротких замикань. Рекомендується ознайомитися зі стандартами МЕК/VDE перш ніж змінювати ці опції.

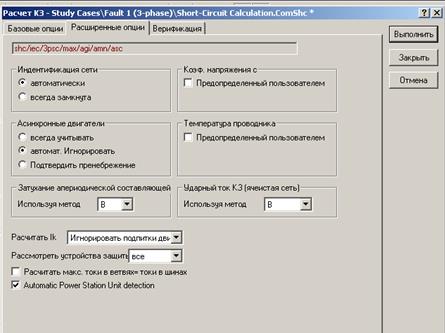

Рисунок 3.1.3 – Додаткові опції розрахунку КЗ методом МЕК/VDE

Ідентифікація мережі. Розрахунок коефіцієнта К(каппа) різний для замкнутої і радіальної схеми живлення короткого замикання. Зазвичай PowerFactory автоматично визначає необхідну настройку. Опція завжди замкнута примусово включить підхід, що використовується для замкнутих мереж.

Коефіцієнт напруги с. Стандарт визначає коефіцієнт напруги с для різних рівнів напруги. В окремих випадках користувачеві може знадобитися самостійно поставити цей поправочний коефіцієнт. В цьому випадку встановіть прапор Визначений користувачем після цього можна буде ввести необхідний коефіцієнт с.

Асинхронні двигуни. Залежно від того враховує розрахунок вплив асинхронних двигунів на струми короткого замикання чи ні це налаштування може бути: Завжди враховувати / Автоматично ігнорувати/Підтвердити нехтування.

Температура провідника. При установці прапора Визначений користувачем, початкову (доаварійну) температуру провідника можна задати вручну. Це вплине на розрахункову максимальну температуру провідників, викликану струмами короткого замикання.

Стала затухання аперіодичної складової СКЗ. Дозволяє розрахувати аперіодичну складову, для якої необхідно вказати сталу часу затухання. Відповідно до стандарту МЕК/VDE можна вибрати методи B, C і C'. Використані такі умовні позначення: Tb - Час відключення (див. рис.3.1.3); fn - Робоча частота; Ik" - Струм короткого замикання в початковий момент часу.

· Метод B. Використовує розрахунковий комплексний еквівалентний опір мережі з коефіцієнтом запасу 1.15:

· Метод С. Використовує розрахункове відношення R/X і метод еквівалентної частоти. Еквівалентна частота залежить від часу відключення (див. Таблицю 3.1.1). Цей метод рекомендований для отримання максимально точних результатів.

Відношення Rc/Xc - еквівалентний опір розрахований для частоти, отриманої з виразу:

,

Таблиця 3.1.1 – Визначення часу відключення

· Метод С '. Використовує відношення R/X як для ударного струму короткого замикання, таким чином беручи відношення fc/fn = 0,4. Ця опція прискорює розрахунок, оскільки не потрібно розраховувати додатковий еквівалентний опір.

Ударний струм КЗ (ip). Відповідно до стандарту МЕК/VDE можна вибрати такі методи розрахунку коефіцієнта К (каппа):

· Метод B'. Використовує відношення R/X в точці короткого замикання.

· Метод C(1). Використовує відношення R/X розраховане при уявній частоті, яка складає 40% від номінальної (20 Гц для fn = 50 Гц, або 24 Гц для fn = 60 Гц), на основі опору короткого замикання в схемі прямої послідовності.

· Метод (012). Такий же, як C(1), але використовує точний опір короткого замикання, на основі схеми прямої, зворотної та нульової послідовностей.

Розрахунок струму КЗ Ik. Усталені струми короткого замикання можуть бути розраховані за допомогою різних способів врахування впливу асинхронних двигунів:

· Без двигунів. Перед розрахунком струму КЗ Ik всі асинхронні двигуни від'єднуються.

· Метод DIgSILENT. Всі асинхронні двигуни враховуються відповідно до їх струмів відключення вимикачів. Вимикач відключається через максимально можливий час.

· Ігнорувати вплив АД . Опір асинхронних двигунів враховується під час розрахунку, але результати розрахунку будуть зменшені на величину впливу двигунів.

Врахування пристроїв захисту. Ця опція розрахує струми для всіх захисних пристроїв і оцінить час їх спрацювання. Щоб збільшити швидкість розрахунку цю опцію можна відключити, якщо в аналізі роботи захисних пристроїв немає необхідності.

Розрахувати макс. струми в гілках = струми в шинах. Ця опція використовується для перевірки відключаючої здатності вимикачів і струмів відключення вимикачів. Зазвичай струми відключення вимикачів розраховуються як max{Iшини-Iгілки,Iгілки}. Якщо включити цю опцію, струм шини використовуватиметься як струм відключення вимикача, що насправді дає завищену оцінку струмів.

Автоматичне визначення блоків електростанцій. Стандарт МЕК/VDE передбачає різні поправочні коефіцієнти опору, які застосовуються для окремих генераторів і трансформаторів, і які застосовуються для блоків генератор-трансформатор. PowerFactory буде визначити електростанції при включеній опції. Якщо ця опція відключена, блокові трансформатори повинні бути відповідно позначені за допомогою опції Блочний трансформатор, яка знаходиться в закладці КЗ VDE/IEC діалогового вікна елемента трансформатор.

Визначення опору в місці пошкодження. На рис. 3.1.4 - 3.1.6 проілюстровані відмінності між детальним і спрощеним уявленням опору ушкодження для наступних типів замикань: 3-фазне КЗ; 2-фазне КЗ на землю і 2-фазне КЗ. Опір в місці пошкодження являє собою реактивний і активний опори самого пошкодження, тобто повного опору дуги короткого замикання. Опір може бути заданий за допомогою детальної моделі, де розглядаються опори фаза-фаза (Xf (L-L), Rf (L-L)) і фаза-земля (Xf (L-E), Rf (L-E)). Примітка: для цього потрібно включити опцію Детальне визначення опору в місці пошкодження (рис. 3.1.7). Якщо опція Детальне визначення опору в місці пошкодження не включена, опори ушкоджень задаються їх еквівалентними значеннями Xf і Rf (рис. 3.1.8).

Рисунок 3.1.4 – Визначення перехідного опору в місці пошкодження для 3ф КЗ

Рисунок 3.1.5 – Визначення перехідного опору в місці пошкодження для 2ф КЗ на землю

Рисунок 3.1.6 – Визначення перехідного опору в місці пошкодження для 2ф КЗ

Рисунок 3.1.7 – Представлення перехідного опору в місці КЗ значеннями еквівалентних опорів Xf і Rf

Рисунок 3.1.8 – Детальне визначення перехідного опору в місці КЗ

Виведення протоколу розрахунку. Текстовий звіт автоматично виводиться у вікно виводу PowerFactory якщо встановлено прапор Включити в розділі вивід діалогового вікна. Команда яка формує звіт відображена синім шрифтом поруч з кнопкою Команда (рис. 3.1.9). Користувач може натиснути цю кнопку щоб вибрати тип звіту, який буде надрукований. Безпосередньо під кнопкою Команда синій текст інформує користувача який тип звіту обраний в даний момент.

Рисунок 3.1.9 – Налаштування виводу результатів розрахунку СКЗ

Верифікація. При установці прапора Верифікація (рис. 3.1.10) у вікні виводу буде згенеровано звіт завантаження елементів. Цей звіт показує різні максимальні і розрахункові струми пристроїв, для яких вказані номінальні характеристики КЗ. пристрої з номінальними характеристиками є, наприклад:

• Лінії, в типі яких односекундний струм термічної стійкості більше нуля;

• Вимикачі або шиноз'єднувальні комутаційні пристрої з допустимим номінальним струмом стійкості за умовами КЗ.

Рисунок 3.1.10 – Параметри налаштування верифікації при розрахунку СКЗ
