Базові опції
|
|
На відміну від розрахункових методу МЕК/VDE, які виконує спрощені розрахунки струмів короткого замикання, повний метод розраховує струми без використання спрощень. Цей точний розрахунок враховує режим системи безпосередньо перед настанням пошкодження. На рис. 3.2.2 зображено діалогове вікно налаштування параметрів розрахунку СКЗ методом суперпозиції.

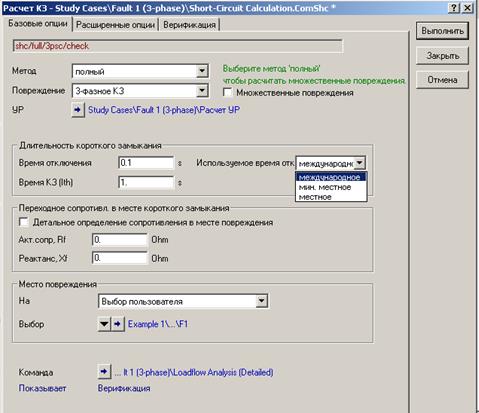

Рисунок 3.2.2 – Вікно для розрахунку СКЗ повним методом
Усталений режим (УР). Доаварійний режим системи, що використовується повним методом, може бути визначений як за допомогою розрахунку усталеного режиму, так і за допомогою спрощеного методу, який встановлює внутрішні напруги всіх компонентів, що впливають на струм короткого замикання, в їх номінальне значення помножене на скалярний коефіцієнт c.
Команда розрахунку усталеного режиму, використовувана для ініціалізації розрахунку коротких замикань (коли встановлений прапор Ініціалізація УР на вкладці Розширені опції) відображена праворуч від кнопки позначеної УР (
). Команда розрахунку усталеного режиму доступна і може бути змінена за допомогою натискання цієї кнопки . Команда розрахунку усталеного режиму, яка тут відображається, спочатку була взята з активного в даний момент дослідження.
Тривалість короткого замикання. Значення для параметра Час відключення (загальне) використовується для розрахунку струму відключення вимикачів. Залежно від вибору користувача, значення використовуване для Час відключення в розрахунку приймається (рис.3.2.3):
· міжнародний – загальний час відключення заданий в команді розрахунку коротких замикань.
· мінімальний локальний - мінімальний час відключення серед усіх вимикачів (заданий у вкладці Повне КЗ об'єктів ElmCoup) приєднаних до досліджуваних шин.
· локальний - для кожного приєднаного вимикача, його власний час відключення (заданий у вкладці Повне КЗ об'єктів ElmCoup) використовується для розрахунку струму відключення, однак в результатах для шин використовується найменше із значень параметрів Час відключення.
Рисунок 3.2.3 – Вибір тривалості короткого замикання для розрахунку СКЗ повним методом
