Системы мобильной связи

Введение

Мобильная связь — это связь между абонентами связи, местоположение одного или нескольких из которых меняется. Сотовая связь один из видов мобильной связи.
Использование сегодня современной технологии позволяет обеспечить пользователям таких систем хорошее качество речевых сообщений, конфиденциальность и надежность связи, защиту информации от несанкционированного доступа в сеть и по величине миниатюрность радиотелефонов. В современном мире имеется возможность иметь качественную факсимильную и телефонную связь коттеджей, офисов, пансионатов, дачных поселков, больниц, а также организации оперативной связи при проведении конференций, выставок, строительных работ и т. п.
Технологии этой сотовой связи получила развитие в течение продолжительного промежутка времени и имеют свою собственную историю, которая насчитывает уже шесть поколений связи. Из которых 4 базисных поколения + 2 переходных. Каждое из этих поколение насчитывает у себя около десятка стандартов и технологий связи. И сегодня, разобраться в них может вызвать некоторые трудности.

Системы мобильной связи

Системы мобильной связи осуществляют передачу информации между пунктами, один из них или оба являются подвижными. Характерным признаком систем мобильной связи является применение радиоканала. К технологиям мобильной связи относятся пейджинг, твейджинг, сотовая телефония, транкинг, для мобильной связи используются также спутниковые каналы.
Пейджинг - система односторонней связи, при которой передаваемое сообщение поступает на пейджер пользователя, извещая его о необходимости предпринять то или действие или просто информируя его о тех или иных текущих событиях. Это наиболее дешевый вид мобильной связи (цена пейджера - около 150 долларов, абонентская плата - 15-50 долларов в месяц).
Твейджинг - это двухсторонний пейджинг. В отличие от пейджинга возможно подтверждение получения сообщения и даже проведение некоторого подобия диалога. Цена твейджера - около 300 долларов, месячная абонентская плата - около 80 долларов.
Сотовые технологии обеспечивают телефонную связь между подвижными абонентами (ячейками). Связь осуществляется через посредство базовых (стационарных) станций, выполняющих коммутирующие функции.
Одна из первых систем сотовой связи NMT-450 появилась в Скандинавии,(NMT - Nordic Mobile Telephone). В России она развивается c 1991 г., на ее базе создана федеральная сеть сотовой связи СОТЕЛ.
NMT-450 - система аналоговая, работающая в частотном диапазоне 453-468 МГц. Сравнительно низкие частоты обусловливают повышенную дальность прямой связи (несколько десятков километров подвижного объекта от базовой станции) и потому в России с ее большой территорией эта система получила широкое распространение в районах с невысокой плотностью населения. Однако на этих частотах слабее помехоустойчивость, труднее выполнить защиту от подслушивания и, как уже сказано выше, остро ощущается дефицит числа каналов.
Поэтому в городах в настоящее время более распространены цифровые системы сотовой связи.
Диапазон скоростей в цифровых системах сотовой связи довольно широк - от 19,2 кбит/с (в американском стандарте CDPD - Cellular Digital Packet Data) до 1,23 Мбит/с (в другом стандарте CDMA - Code Division Multiple Access). Типичный радиус действия 10...12 км.

Доступ к радиоканалу осуществляется одним из следующих способов:

1. Случайный доступ (метод Алоха, назван так в связи с первым применением метода для связи между группой Гавайских островов). Применяется только при малых нагрузках. Его развитием стал метод МДКН/ОК, используемый в локальных и корпоративных сетях.
2. Технология CDMA - выделение для каждого абонента своей кодовой комбинации, которой кодируются символы 1 и 0 передаваемых сообщений. Фактически это метод DSSS, рассмотренный выше. Это широкополосная технология с возможностью одновременной передачи в отведенной полосе частот нескольких сообщений с различными кодами символов.
3. Технология TDMA (Time Division Multiple Access) - временное мультиплексирование с выделением слота по требованию. Требования отсылаются в короткие интервалы времени (слоты запросов), при коллизиях запросы повторяются. Базовая станция выделяет свободные информационные слоты, сообщая их источнику и получателю.

Разработано несколько стандартов мобильной связи.

Одна из концепций передачи данных по сотовой технологии зафиксирована в стандарте CDPD, разработанном в 1993 г. В соответствии с ней по сотовой связи осуществляется передача телефонных разговоров с вставкой в паузы передаваемых пакетов данных. Оборудование ячейки - портативный компьютер с модемом. Для уменьшения потребления энергии от источника питания используется "спящий" режим, в котором включен только приемный блок, распознающий адрес. При передаче данные сжимаются (по протоколу V.42bis) и шифруются. Возможно использование клиентской программы электронной почты (например, RadioMail). Если ячейка имеет IP-адрес для связи с сетью Internet, то дополнительно можно использовать протокол FTP этой сети для пересылки файлов. Сигналы от ячеек принимаются стационарным узлом, имеющим приемопередающую аппаратуру и антенну.

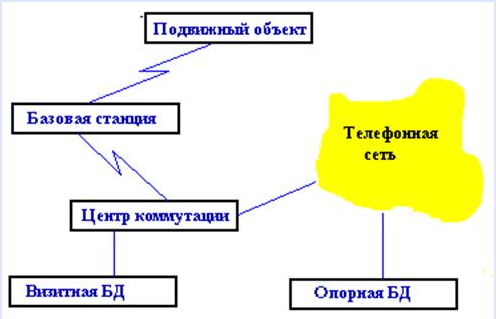

Рисунок 1 – Схема сотовой телефонной связи

В европейском стандарте цифровой беспроводной связи DECT применено временное мультиплексирование. Базовая станция (рис. 1) имеет 10 несущих частот с 24 ячейками (слотами) на каждой из них (т.е. одновременно используются и FDM, и TDM). Предусмотрен автоматический поиск свободного канала и переключение на новые каналы. Частоты в диапазоне 1,8...1,9 ГГц. Мощность передатчика базовой станции 10 мВт или выше.
Одной из наиболее широко распространенных технологий мобильной связи (в том числе и в России) является технология, соответствующая стандарту для цифровых сетей сотовой связи GSM (Global System for Mobile Communications), основанному на TDMA. GSM может поддерживать интенсивный трафик (270 кбит/с), обеспечивает роуминг (т.е. автоматическое отслеживание перехода мобильного пользователя из одной соты в другую), допускает интеграцию речи и данных и связь с сетями общего пользования. Используются разновидности: сотовая связь GSM-900 в частотном диапазоне 900 МГц (более точно 890-960 МГц), и микросотовая связь GSM-1800 (DCS-1800) в диапазоне 1800 МГц (1710-1880 МГц). Название микросотовая обусловлено большим затуханием и, следовательно, меньшей площадью соты. Однако увеличение числа каналов выгодно при высокой плотности абонентов. Мощность излучения мобильных телефонов - 1-2 Вт.

Рисунок 2 - Архитектура GSM-системы

В каждой соте действует базовая станция BTS (Base Tranciever Station), обеспечивающая прием и передачу радиосигналов абонентам. Базовая станция имеет диапазон частот, отличный от диапазонов соседних сот. Мобильная ячейка прослушивает соседние базовые станции и сообщает контроллеру базовых станций (Base Station Controller) о качестве приема с тем, чтобы контроллер мог своевременно переключить ячейку на нужную станцию. Центр коммутации (Mobile services Switching Centre - MSC) осуществляет коммутацию и маршрутизацию, направляя вызовы нужному абоненту, в том числе во внешние сети общего пользования. В базе данных хранятся сведения о местоположении пользователей, технических характеристиках мобильных станций, данные для идентификации пользователей.
Мобильная связь для предприятий (т.е. ведомственная или профессиональная) может отличаться от сотовой связи индивидуальных пользователей. Такую ведомственную связь называют транкинговой (или транковой). Для транкинговой связи характерны следующие особенности:

• связь внутри некоторой группы (бригады) и групповой вызов от центра ко всем членам группы;
• наличие приоритетности;
• скорость соединения должна быть выше, чем в обычных сотовых системах;
• возможность выхода в телефонную сеть общего пользования имеет меньшее значение, во многих случаях она вообще может отсутствовать;
• преимущественная передача данных, в некоторых случаях голосовая связь не нужна; чаще используется полудуплексная передача.

В результате растет оперативность связи при уменьшенной цене.
