Работа силовых цепей в аварийных режимах

Помимо дифференциальной защиты и защиты по перегрузке тяговых электродвигателей, защитные функции возложены также на модуль преобразователя А7 и А8 (СТПР-1000), функциональной особенностью которого является контроль величины dI/dt (производная тока по времени). При выходе данной величины за допустимые пределы происходит запирание транзисторных IGBT-модулей преобразователя и отключение быстродействующих контакторов К41 и К42, которые вводят в цепи реакторов L2 и L3 резисторы R5, R6 соответственно.

Происходит размагничивание тяговых двигателей во избежание несанкционированного перехода их в генераторный режим.

Схемой электровоза не предусмотрено специальных аппаратов для отключения поврежденных тяговых двигателей. Необходимые в этих случаях переключения осуществляются системой МПСУ и Д после установки переключателя (переключателей) «Отключение тяговых двигателей» на пульте управления в соответствующее положение.

Вывод из схемы поврежденного тягового электродвигателя осуществляется путем изменения алгоритма включения линейных контакторов. При выводе из работы тяговых электродвигателей М1 и М2 контакторы К27, К29…К31 не включаются. Цепь питания тяговых электродвигателей М3 и М4 создается путем включения контактора К28.

При выводе из работы тяговых электродвигателей М3 и М4 контакторы К29, К30, К32, К34 не включаются. Цепь питания тяговых электродвигателей М1 и М2 создается путем включения контактора К33.

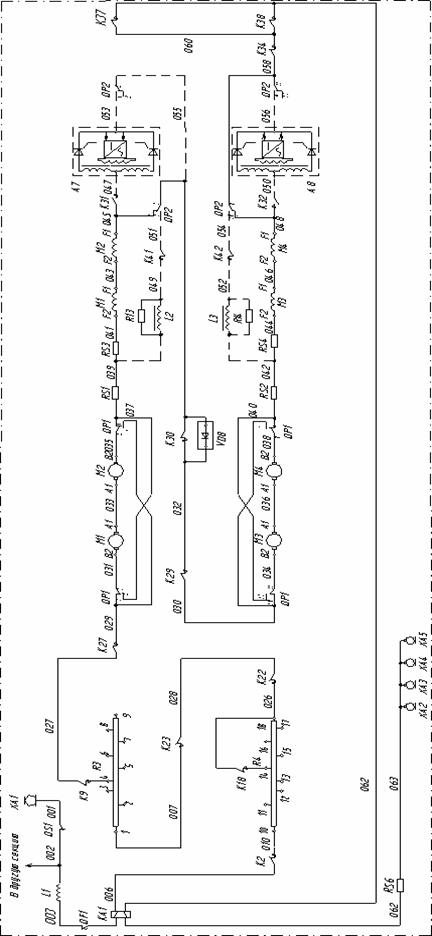

Схема силовой электрической цепи в режиме тяги на первой позиции последовательного соединения при отключенных тяговых двигателях показана на рисунке 7. Отключенные цепи показаны пунктирной линией.

Последовательность включения линейных контакторов электровоза при нормальной эксплуатации и в аварийных ситуациях показана в таблице 2.

На последовательно-параллельном соединении секция с хотя бы одним неисправным тяговыми двигателями М1…М4 полностью выводится из работы.

При выходе из строя статических преобразователей А7 и А8, цепь питания обмоток возбуждения ТЭД отключается режимным переключателем QP2. Тяговые двигатели переключаются на последовательное возбуждение. Контакторы К31 и К32 при этом не включаются. Силовая схема в режиме тяги на 24-й позиции последовательно-параллельного соединения двигателей в режиме последовательного возбуждении показана на рисунке 7. Отключенные цепи показаны пунктирной линией.

Регулирование магнитного поля тяговых двигателей при их последовательном возбуждении не работает.
