Режимы электрического торможения

Питание обмоток тяговых электродвигателей в режиме независимого возбуждения осуществляется от преобразователей СТПР-1000, что позволяет значительно облегчить условия перехода электровоза в режим электрического торможения. Микропроцессорная система управления, получая информацию от преобразователей А7 и А8, полностью управляет режимами электрического торможения в зависимости от скорости электровоза и текущих значений напряжения контактной сети.

На электровозе применяется рекуперативное и реостатное торможение (электродинамический тормоз), работа которого обеспечена в диапазоне скоростей от 120 до 3 км/ч.

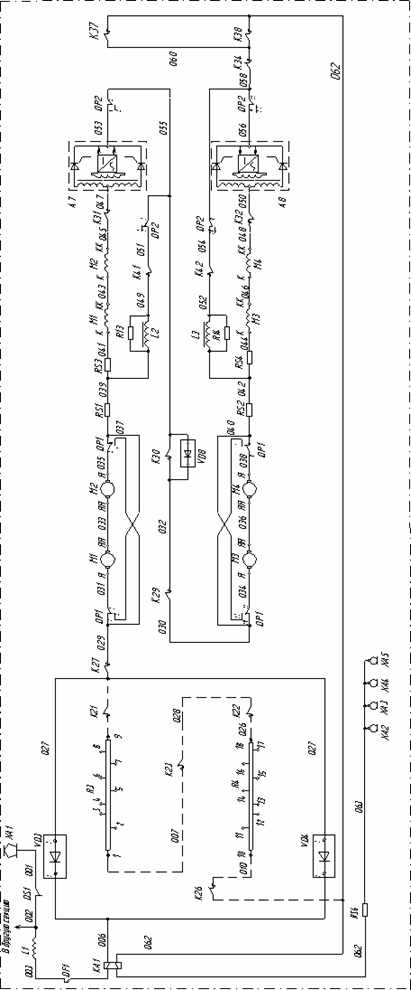

В режиме рекуперативного торможения при параллельном соединении тяговых двигателей в каждой секции создается цепь (см. рисунок 4):

Рельсовая цепь, токосъемные устройства ХА2…ХА5, провод 063, шунт RS6, выводной провод 062 дифференциального реле КА1, контакты контакторов К37 и К38, провод 060 и далее двумя параллельными ветвями:

Первая ветвь: контакт контактора К33, провод 055, контакты 2-1 режимного переключателя QP2, провод 051, контакт быстродействующего контактора К41, провод 049, реактор L2 шунтированный резистором R13, провод 039, шунт RS1, провод 037, контакты 6-5 реверсора QP1, провод 035, якорь тягового двигателя М2, провод 033, якорь тягового двигателя М1, провод 031, контакты 2-1 реверсора QP1, провод 029, контакт контактора К27.

Вторая ветвь: контакт контактора К34, провод 058, контакты 11-9 режимного переключателя QP2, провод 054, контакт быстродействующего контактора К42, провод 052, реактор L3 шунтированный резистором R14, провод 042, шунт RS2, провод 040, контакты 9-8 реверсора QP1, провод 038, якорь тягового двигателя М4, провод 036, якорь тягового двигателя М3, провод 034, контакты 11-10 реверсора QP1, провод 030, контакт контактора К28.

Далее обе ветви соединяются проводом 027 и ток протекает по цепи: блоки разделительных диодов VD3 и VD4, вводной провод 006 дифференциального реле КА1, силовой контакт быстродействующего выключателя QF1, провод 003, дроссель L1, провод 002, разъединитель QS1, провод 001, токоприемник ХА1, контактная сеть.

При последовательно-параллельном соединении ТЭД в каждой секции создается цепь из четырех двигателей (см. рисунок 5).

В режиме рекуперативного торможения при напряжении в контактной сети более 3,8 кВ система МПСУ и Д, путем подачи питания на соответствующие блоки управления контакторами, включает пневматические контакторы, которые вводят в схему пуско-тормозные резисторы R3 и R4 (на рисунках 4.4 и 4.5 показано пунктирной линией). При снижении напряжения контактной сети до 3,4 кВ контакторы размыкаются и пуско-тормозные резисторы выводятся из цепи тяговых двигателей.

Переход из режима рекуперативного торможения в режим электродинамического торможения (ЭДТ) производится системой МПСУ и Д без разбора силовой схемы. В цепь тяговых двигателей вводится часть пуско-тормозных резисторов R3 и R4. При этом происходит отключение цепи тяговых двигателей от контактной сети, так как напряжение в контактной сети больше напряжения на тяговых двигателях и диоды VD3, VD4 закрыты.

Схема соединения силовой цепи электровоза на параллельном соединении тяговых двигателей в режиме ЭДТ показана на рисунке 6.

Последовательность включения реостатных контакторов в режиме электродинамического торможения на параллельном соединении тяговых электродвигателях приведена в таблице 1.4.

При последовательном возбуждении тяговых электродвигателей режим электрического торможения невозможен.

Цепи питания обмоток при независимом возбуждении тяговых электродвигателей в режиме электрического торможения аналогичны тяговому режиму.

Таблица 1.4 – Последовательность включения контакторов в режиме ЭДТ
