Хранение информации в модели ERwin

После завершения проектирования модель может быть перенесена в среду целевой СУБД-сервера. Для этого нужно выбрать в главном меню Tasks / Forward Engineer. Можно либо сгенерировать схему БД, либо скрипт на диалекте SQL, соответствующем заранее выбранному серверу. Возможна обратная задача - по существующей схеме БД сгенерировать графическую модель данных. Для экспорта модели данных из ERwin'а в BPwin необходимо в ERwin'е открыть модель, войти в меню File, выбрать опцию Bpwin / Export, выбрать имя файла *.eax и нажать OK. Появится сообщение "Export Successful".

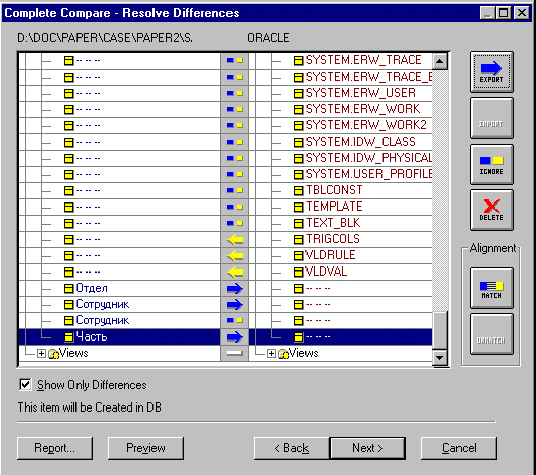

Возможно также выравнивание схемы БД с моделью данных. Для этого следует использовать соответствующую кнопку в панели инструментов. В процессе выравнивания появляется диалог Complete Compare (см. рис.17), в котором предлагается указать объекты БД для переноса в графическую модель и объекты модели для переноса в схему БД.

Рис.17 Диалог Complete Compare- Resolve Differeces.

Для генерации клиентской части во-первых, необходимо выбрать язык программирования (меню Client/ Target Client..., можно выбрать Visual Basic либо Power Builder; далее в примере используется Visual Basic), затем на физическом уровне для каждой колонки необходимо указать свойства - тип визуального представления (style), код валидации и начальное значение (для задания свойств следует нажать на таблицу правой кнопкой мыши, в контекстном меню выбрать VB Extended Att). Каждое из этих свойств можно предварительно описать в соответствующем редакторе (см. рис.18).

Рис. 18 Редактор стиля.

После задания свойств для каждой колонки следует сохранить модель. Техника генерации приложения зависит от конкретной среды программирования. Рассмотрим в качестве примера MS Visual Basic 5.0. В среде Visual Basic 5.0 следует выбрать в меню Add-Ins / ERwin / Form Wizard. (см. рис. 19)

Рис. 19 Диалог Erwin Form Wizard

В появившемся диалоге следует указать имя файла модели, таблицы (возможно построение формы по родительской и нескольким дочерним таблицам) и колонки, которые будут отображены в сгенерированной форме. В результате будет сгенерировано приложение, которое может быть откомпилировано и выполнено без дополнительного редактирования.
