Краткая теоретическая справка





Пример 1

Построение диаграммы достижимости сети аналитически.

Модель сети:



Рис. 3.1. Модель сети Петри




Диаграмма достижимости для данной сети Петри, построенная аналитически, имеет следующий вид:

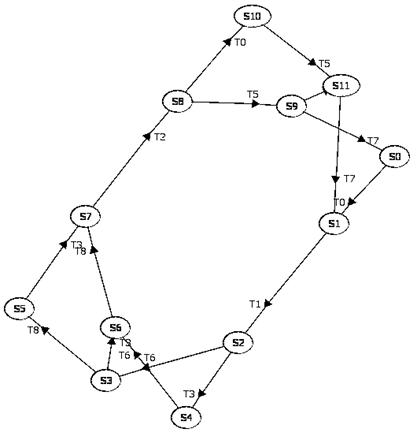

Рис. 3.2. Диаграмма достижимости сети

Пример 2

Модель сети Петри, описывающей работу одного из протоколов передачи данных по симметричному каналу связи с подтверждением.

Принцип работы модели:

1. Из источника Р0 отправляется сообщение получателю Р1 через канал связи.

2. Получатель может получить сообщение если он свободен (событие Р8), иначе сообщение остается в буфере Р4.

3. После получения сообщения выполняется отправка подтверждения о получении сообщения Р10.

4. После получения подтверждения о получении Р6, отправитель меняет свой статус на «свободен» (Р7).

5. Процесс выполняется с шага 1 в обратном направлении.

Рис.3.3 – модель сети Петри симметричного канала с подтверждением

Рис.3.4 – диаграмма достижимости сети

Сеть является: ограниченной, безопасной, не тупиковой.

Варианты заданий



Вариант 1







Вариант 2









Вариант 3







Вариант 4









Вариант 5









Вариант 6









Вариант 7







Вариант 8











Вариант 9










Вариант 10









Вариант 11









Вариант 12









Вариант 13









Вариант 14









Вариант 15












Вариант 16



Вариант 17



Вариант 18










Вариант 19



Вариант 20







В а р и а н т 2 1





В а р и а н т 2 2







В а р и а н т 2 3









В а р и а н т 2 4










В а р и а н т 2 5




Лабораторная работа № 5

Тема: «Знакомство с программой моделирования телекоммуникационных сетей OpNet. Создание модели небольшой корпоративной сети.»

Цель работы: Освоить средства моделирования, исследовать работу корпоративной сети.

Задачи:

1. Создать модель корпоративной сети;

2. Кратко описать процесс создания и настройки сети;

3. Дать анализ результатам моделирования, оценив следующие параметры:

· Нагрузка на КС;

· Количество потерянных пакетов в сетевых элементах;

· Задержка в сети;

· Как себя ведёт тот или иной график.

4. Дать рекомендации по модернизации сети.

5. Сделать выводы по работе.
