Метод получения плоских поверхностей

Формирование плоских поверхностей заключается в вырезании области плоскости, заданной некоторой NURBS-кривой. Такие поверхности незаменимы для закрытия торцов моделируемых объектов и могут применяться при создании текста. Получение плоских поверхностей не составляет ни малейшего труда, нужно только соблюдать два правила: NURBS-кривые должны лежать на плоскости (поэтому создавать их лучше в проекциях Top или Persrective) и быть замкнутыми.

Для того чтобы разобраться с данным способом создания NURBS-поверхностей, проведем небольшой эксперимент. Создайте новую сцену и в проекции Top сформируйте произвольную кривую (рис. 52). Выделите кривую и примените команду Surfaces => Planar (Поверхности=>Планарный) — появится двумерная поверхность, соответствующая форме кривой (рис. 53). Чтобы удостовериться в том, что поверхность действительно была создана, откройте окно Outliner (Структура), выделите добавившуюся в нем поверхность, поверните ее по оси X на 90°, по оси Z на –90° и немного переместите (рис. 54). А затем назначьте материал и визуализируйте сцену (рис. 55).

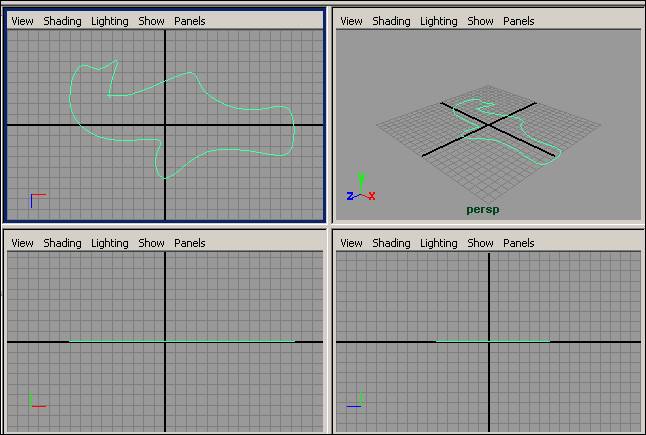

Рис. 52. Исходная кривая

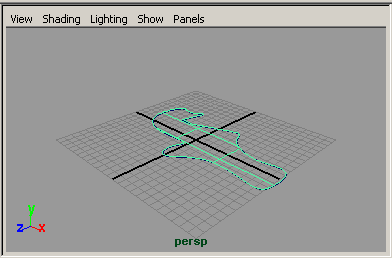

Рис. 53. Появление полоской NURBS-поверхности

Рис. 54. Изменение положения плоской поверхности
