Подбор водоподъемного оборудования







Для подбора насосов, размещаемых в эксплуатационных колоннах, необходимо предварительно определить высоту водоподъема и производительность насоса, а затем сопоставить последнюю с потенциально-возможной водоотдачей водоносного пласта. При замене насосов допускают их производитель­ность больше потенциально расчетного дебита водоносного горизонта, ведет к обруше­нию кровли пласта, быстрой кольматации водоприемной поверхности фильтра и выхо­ду из строя самого насоса.

Производительность насоса одиночной скважины должна обеспечивать расход во­ды не только на хозяйственно-питьевые и технические нужды водопотребителей Qводоп., но и собственные нужды водозаборных сооружений, очистной станции и насосных станций

Qскв. = Qводоп.(1+α), м3/сут (1.29)

α = 1,05-1,1 - коэффициент, учитывающий расход воды на вспомогательные операции (промывку очистных сооружений, водоводов) на очистной станции и водозаборе.

Кроме этих расходов, либо производительностью скважины, либо необходимой производительностью ее работы в течение суток (при Qскв. > Qвод.хоз. ), обеспечивается и восполнение запаса на тушение пожаров. При числе рабочих скважин на водозаборе бо­лее одной отмеченные выше расходы воды обеспечиваются регулированием почасового водопотребления и правильно подобранным графиком работы насосных станций перво­го и второго подъемов воды.

Требуемый напор насоса, расположенного в эксплуатационной колонне, определя­ется исходя из места установления динамического уровня воды в скважине при откачке, места расположения наивысшей точки подачи, потерь напора в насосе, водоподъемной трубе и водоводе (рис. 10.10).



Рис. 10.10 Расчетная схема определения полного напора насоса (HC-I):

1 - скважина; 2 - фильтр; 3 - насос; 4 - наземный (оголовок скважины); 5 - очистная станция; 6 - резервуар чистой воды; 7 - водораспределительная сеть; 8 – водонапорная башня; Н1 - при подаче воды на очистные сооружения; Н2 - при подаче воды в сборный резервуар; H3 – при подаче воды в водонапорную башню или непосредственно в разводящую сеть, а) случай подачи воды на очистные сооружения; б) случай подачи воды в сборный резервуар на водозаборе; в) случай подачи воды в башню на территории объекта водоснабжения. I, II, III - пьезометрические линии при различных расчетных случаях.



Ннас = hн+ Нг+ hв , м (1.30)

где hн - потери напора во всасывающих коммуникациях насоса; Нг - геодезическая вы­сота водоподъема; hв - потери напора в водоподъемной трубе, арматуре и водоводе до места водоподачи.

На практике зачастую не всегда удается подобрать марку насоса, рабочая точка ко­торого точно бы соответствовала требуемым значениям Qm и Нт. Поэтому подбираемый насос должен обеспечивать несколько больший напор: Нф ≥1,05Нm Регулирование

напора насоса осуществляют дросселированием с помощью задвижек на напорной ли­нии, реже - изменением числа рабочих колес.

Выбор типа насоса производится по заданному расчетному расходу и напору воды при условии его работы в экономичном диапазоне и с учетом того, что от размеров (ди­аметра) погружных насосов в существенной мере зависит диаметр эксплуатационной колонны, а следовательно, и начальный диаметр бурения. В таблице 8.10 приведены ориентировочные диапазоны применения различных водоподъемников в зависимости от характеристик скважин. Характеристики насосных агрегатов типа АТН и ЭЦВ при­ведены в табл. 10.6



Таблица 10.6

Условия применения насосов для эксплуатации скважин



№   Тип водоприемника   Характеристика водоподъемника Характеристика скважины Возмож­ность водоподачи непо­средст­венно в сеть   Необхо­димый резерв
Q , м /сут     Н , м     Сква­жина песк.     Глубина динами-­ ческого уровня, м
1. Артезианские насо­сы турбин- ные (АТН) с двигателя­ми на поверхности земли 30-250 30-115 - + + + + +
2. Заглубленные цен­тробежные электро­насосы ЭЦВН (ВН) 4-360 30-304 - + + + + +
3. Поршневые насосы (ШНД) 3-50 - + + + + +
4. Эрлифты 2-200 10-170 + + + - - -

Погружной центробежный насос марки ЭЦВН состоит из электродвигателя, насо­са, электропроводного кабеля, колонны водоподъемных труб и наземного оборудования (рис. 10.11, б). Насосы этого типа многоступенчатые, секционные, вертикальные, с за­крытыми лопастными колесами одностороннего входа. В комплект электрического по­гружного насоса (ЭПН) входят насосный агрегат с очистным устройством, конструктив­но объединенный с вертикальным электродвигателем специального изготовления, на­порный водоподъемный трубопровод и станция управления (рис.10.11, а). Для нормаль­ной эксплуатации такого насоса вода не должна содержать агрессивных и механических примесей, а её температура не должна превышать +25°С.



В отдельных случаях еще применяют и центробежные насосы типа АТН с разме­щением электродвигателей на поверхности земли; в специальном оголовке или павиль­оне насосы такого типа устанавливают в скважину на отметку, расположенную ниже ди­намического уровня на 3-5 м. Они соединяются с электродвигателем, вмонтированным в станину над скважиной с помощью трансмиссионного вала, размещаемого в напорной колонне труб.



Таблица 10.7

Технические характеристики электронасососных агрегатов



  Тип Насос Электродвигатель
подача, м3 напор, вод.ст. количество ступеней масса, кг подпор, м вод.ст. тип   мощность, кВт частота вращения вала, кВт напряжение, В номинальный ток, кг масса, кг
] М
ЭЦВ4-1,6-30 1,6 5,9 ПЭДВО,4-93 0,4 3,2
ЭЦВ4-1,6-50 1,6 6,8 ПЭДВО,7-93 0,7 5,3
ЭЦВ4-1,6-65 1,6 7,4 1 ПЭДВ 1-93 1,0 2,8
ЭЦВ4-1,6-85 1,6 8,1 Тоже 1,0 2,8
ЭЦВ4-1,6-130 1,6 ШЭДВ 1,6-93 1,6 4,2
ЭЦВ4-4-30 4,0 ПЭДВО,7-93 0,7 5,3
1ЭЦВ4-4-45 4,0 ШЭДВ1,6-93 1,0 2,8
1ЭЦВ4-4-70 4,0 8,5 ШЭДВ 1,6-93 1,6 4,2
ЭЦВ5-4-125 4,0 ПЭДВ2,8-114 2,8 7,8
ЭЦВ5-6,3-80 6,3 Тоже 2,8 7,8
ЭЦВ6-4-90 4.0 ПЭДВ2,8-140 2,8 7,0
ЭЦВ6-4-130 4,0 ПЭДВ2,8-140 2,8 7,0
ЭЦВ6-4-190 4,0 1ПЭДВ4,5-140 4,5 10,7
2ЭЦВ6-6,3-85 6,3 ПЭДВ2,8-140 2,8 7,0
1ЭЦВ6-6,3-125 6,3 1ПЭДВ4,5-140 4,5 10,7
ЗЭЦВ6-6,3-60 6,3 ПЭДВ2-140 2,0 5,2
ЗЭЦВ6-6,3-85 6,3 ПЭДВ2,8-140 2,8 7,0
ЗЭЦВ6-6,3-125 6,3 4ПЭДВ4,5-140 4,5 10,7
1ЭЦВ6-10-50 1ПЭДВ2,8-140 2,8 7,0
ЭЦВ6-10-80 1ПЭДВ4,5-140 4,5 10,7
1ЭЦВ6-10-80 ПЭДВ4,5-140 4,5 10,7
ЭЦВ6-10-110 ПЭДВ5,5-140 5,5 12.7
1ЭЦВ6-10-140 ЗПЭДВ8-140 8,0 18,3
1ЭЦВ6-10-185 Тоже 8,0 18,3
ЭЦВ6-10-235 ПЭДВ11-140 11,0 24,8
ЗЭЦВ6-16-50 ПЭДВ4,5-140 4,5 10,7
ЗЭЦВ6-16-75 ПЭДВ5,5-140 5,5 12,7
ЗЭЦВ8-16-140 ПЭДВ 11-180 24,2
1ЭЦВ8-25-100 4ПЭДВ11-180 24,2
ЭЦВ8-25-150 ШЭДВ 16-180 35,6
ЭЦВ8-25-195 ЗПЭДВ22-180 48,5
1ЭЦВ8-25-300 ПЭДВ32-180 69,7
ЭЦВ8-40-65 ПЭДВ 11-180 24,2
ЭЦВ8-40-165 ПЭДВ32-180 69,7
ЭЦВ10-63-40Г ПЭДВ11-180Г 24,2
1ЭЦВ10-63-65 ПЭДВ22-219 47,2
ЭЦВ10-63-110 ПЭДВ32-230 66,7
1ЭЦВ1О-63-110 ПЭДВ32-219
1ЭЦВ1О-63-150 ПЭДВ45-219





Продолжение таблицы 10.7





ЭЦВ10-63-270 ПЭДВ65-230
ЭЦВ10-120-40Г ПЭДВ22-219Г 47,2
1ЭЦВ10-120-60 ПЭДВ32-219 66,7
ЭЦВ10-160-35Г I ПЭДВ22-219Г 47,2
ЭЦВ10-160-65 ПЭДВ45-230
ЭЦВ12-160-65 АДП-273-45/2 93,3
ЭЦВ12-160-100 ПЭДВ65-270
ЭЦВ12-160-140 1ПЭДВ90-270
ЭЦВ12-210-25 ПЭДВ22-230 47,2
ЭЦВ12-210-55 1ПЭДВ45-270 93,3
2ЭЦВ12-210-85 ПЭДВ65-230
ЭЦВ 12-210-45 5ПЭДВ125-270
ЭЦВ12-255-30Г 2ПЭДВ32-219 66,7
ЭЦВ 12-375-30 2ПЭДВ45-230
1ЭЦВ14-120- 540К 1ПЭДВ250-320М
ЭЦВ 14-210-З00К 1ПЭДВ250-320К
ЭЦВ 16-375-175К То же
ЭЦВ 16-3000-1000 ПЭДВ500-375
АТН-8-1-16       А02-61-4   220/ 380
АТН-8-1-22       А02-62-4   220/ 380

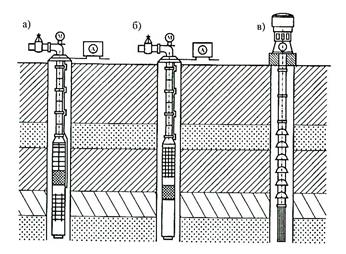

Рис. 10.11. Схемы разме­щения насосов в скважи­нах:а) электронасос ЭПН;

б) погружной центробеж­ный насос ЭЦНВ; в) глу­бинный артезианский на­сос АТН



В таблице 10.7 приведены основные характеристики скважинных насо­сов, поставляемых зарубежными фирмами на отечественный рынок

Количество ступеней подъема воды зависит от глубины залегания ее статического уровня в скважине. Марку эксплуатационного насоса устанавливают по расчетной про­изводительности скважины и требуемому напору.





Таблица 10.8

Характеристики скваженых насосов иностранного производства

Страна произво- дитель Марка насоса Расход Q3 Напор H , м Мощность электро- двигателя, кВт
Дания, GRUNDFOS SP 1A SP 2A SP 3 А SP 5A SP 8 А SP 14A SP 16 SP 27 SP 45 SP 75 SP 120 SP 210 0,6-0,9 0,8-2,8 2,0-4,5 2,8-6,9 4,0-10,0 7,1-18,0 8,0-19,0 17,0-36,0 23,0-60,0 39,0-100,0 80,0-175,0 150,0-299,0 300-150 500-200 300-100 450-260 600-320 85-45 480-300 450-210 400-175 350-175 250-140 300-140 0,37-1,5 0,37-3,7 0,37-3,7 0,37-7,5 0,75-18,5 1,5-3,7 1,1-22,0 1,5-22,0 2,2- 37,0 5,5-75,0 7,5-110,0 18,5-185,0
Германия, KSB   Etachrom NC Etachrom ВС Etaline Hya-Drive Etanorm Etabloc Etaseco Movichrom N, Movichrom NB S 100 В UPA Weil star B, FB 259,2 252,0   248,4-900 658,8 550,8 252,0   64,8 16,0 0,72-2500 648,0 2592,0     10-610 - -   - - - -   - - - - -
      2,5 2,4 2,4 2,4 2,3 0,75 1,1 0,55 0,75 1,1
Италия, SEA-LAND, SUMOTO ON KM 100ONKM 150 F3-16 F3-22 F3-32




Потери напора в водоподъемных трубах насоса ориентировочно принимают рав­ными 3-5 м. После подбора типа насоса проверяют возможность его установки под ди­намический уровень воды в скважине. Если подобранный насос невозможно установить на 2-3 м ниже динамического уровня из-за малого расстояния между динамическим уровнем и верхом надфильтровой трубы (особенно в маломощных безнапорных водо­носных пластах), то следует увеличить число скважин на единицу и пересчитать значе­ния Qч.с., Sр, Hη.

Одним из перспективных путей повышения санитарно-гигиенической безопаснос­ти эксплуатации скважин, снижения расходов электроэнергии, сокращения расходов на монтаж и демонтаж водоподъемного оборудования, дополнительного использования вакууметрической высоты всасывания погружных насосов является использование в каче­стве водоподъемных колонн обсадных труб, оборудованных беструбными подвесками погружных насосов (рис. 10.12).

Обязательными узлами всех конструкций беструбных подвесок являются устройст­ва разделения и герметизации зон всасывания, нагнетания и оборудование, позволяю­щее устанавливать насос на требуемой глубине.

Основными требованиями, предъяв­ляемыми к устройствам беструбной под­вески погружных насосов являются на­дежное обеспечение разделения зон вса­сывания и нагнетания, перенос восприя­тия осевых нагрузок и реактивных мо­ментов работающего насоса на обсадные трубы, обеспечение свободного переме­щения погружного насоса с устройством при их монтаже и демонтаже, устойчи­вость к пескованию и препятствие к чрезмерному нагреву электродвигателя.

С учетом вакуумметрической высоты всасывания насоса (∆hдоп), глубина ус­тановки погружного насоса с беструб­ной подвеской определяется по формуле:

Lн=(Z1-Z2-S) +∆ hдоп , (1.31)

где Z1 и Z2 - соответственно отметки устья водозаборной скважины и статического уровня воды в ней , м; S - допустимое по­нижение уровня воды в скважине, м. Уста­новка дополнительного верхнего пакера в обсадной трубе позволяет исключить необходимость строительства наземных павильонов и их обслуживание.

На рис. 10.12 представлены монтаж­ные схемы размещения в подземном ого­ловке погружного электронасоса, в на­земном павильоне - артезианского насо­са типа АТН.



Рис. 10.13. Схема оборудования скважины по­гружным насосом с беструбной подвеской:

а) монтажное положение, б) рабочее положение;

1 - резиновая манжета; 2,9 и 10 - фланцы; 3 - тру­ба; 4 - погружной насос; 5 - направляющее ребро;

6 - палец; 7 - клин; 8 - стопорное кольцо; 11 - рези­новая диафрагма; 12 - ребро; 13 и 14 - ограничите­ли; 15 - штанга; 16 - монтажная головка; 17 - электрокабель; 18 - оголовок; 19 - отводная труба.

Рис. 10.14. Монтажно-конструктивные схемы устройства насосных станций подземных водоза­боров: а) в подземном оголовке (насо­сы типа ЭЦВН, ЭПН); б) в наземном павильоне (насосы типа АТН с вынос­ным электродвигателем)



При незначительных удельных дебитах отдельных скважин, не обеспечивающих потребности в воде, подземный водозабор сооружают из группы скважин. Их старают­ся располагать нормально к направлению грунтового потока, с обеспечением самотечно­го поступления поднятой из скважин воды по общему водоводу в водоприемный сбор­ный колодец.
