Расчет срока окупаемости





6.1 Исходные данные

Электропривод лифта включает в себя двигатель, лебедку, состоящую из червячного редуктора и канатоведущего шкива, электромагнитный тормоз и систему управления движением.

Если привод лифта является нерегулируемым, то в нем используется двухскоростной асинхронный двигатель, запускаемый с помощью контакторов. В качестве системы управления могут выступать РКСУ (релейно-контакторная схема управления) и МПСУ (микропроцессорная система управления).

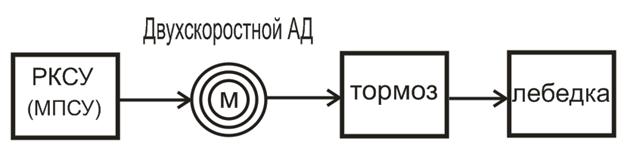

На рис. 6.1.1 представлена схема нерегулируемого привода.

Рисунок 6.1.1 Основные элементы нерегулируемого привода



В регулируемом приводе лифта обычно используют односкоростной АД с КЗ ротором и полупроводниковым преобразователем частоты (ППЧ). Остальные части привода аналогичны (система управления может быть перепрограммирована на работу с любыми видами привода).

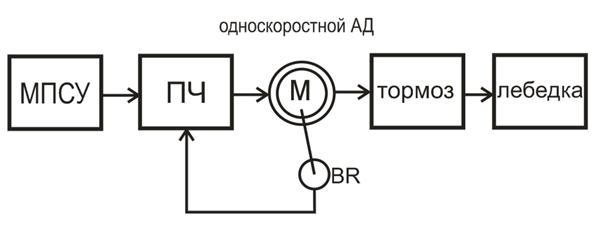

На рис. 6.1.2 представлена схема регулируемого привода.

Рисунок 6.1.2 Основные элементы регулируемого привода

На рис. введены следующие обозначения: ПЧ – преобразователь частоты, BR – датчик скорости.

Проект предусматривает модернизацию четырех лифтов с установкой регулируемого электропривода. В табл. 6.1.1 представлены элементы системы, которые необходимо приобрести для его реализации (цены указаны на 27.03.2009г.).

Таблица 6.1.1 - Перечень оборудования

Наименование продукции Количество, шт. Стоимость, руб. Итого, руб.
1. Преобразователь частоты VFX 2.0 NGD 40-026-54-CEB c тормозным блоком
2. АД с КЗ ротором 5А160S6
3. Система управления УЛ
4. Шкаф для ПЧ ENN18601
5. Плата расширения РТС, РТ100
6. Датчик скорости (энкодер) ISCZ3806-401 G 1024 BZ 1 10 L
7. Терморезисторный датчик РТС120
8. Силовой медный многожильный кабель сечением 16 мм2 80 м 1149 (20 м)
Итого: - -





Основные технические характеристики лифта:

грузоподъемность – 1000 кг (вместимость 12 человек);

место работы – административное здание высотой 7 этажей;

высота шахты – 25 м;

скорость перемещения – 1 м/с;

количество пусков в час – 200;

машинное помещение есть;

производитель – Россия (Щербинский лифтостроительный завод);

количество остановок – 9 (макс.)

6.2 Расчет экономической части проекта



Расчет производится при следующих допущениях:

не учитывается колебание нагрузки в течение дня (берется среднее значение);

стоимость преобразователя частоты берется в ценах на 27 марта 2009 года;

производится замена электродвигателей, МПСУ и установка преобразователей частоты;

к основным фондам относятся электродвигатели, МПСУ и ПЧ;

к неосновным фондам относятся плата расширения РТС, РТ10, датчик скорости (инкрементальный энкодер) ISCZ3806-401 G 1024 BZ 1 10L, терморезисторный датчик РТС120, медный многожильный кабель;

стоимость шкафа включена в цену ПЧ;

инфляция за год составляет 13%;

коэффициент дисконтирования – 20%.

В табл. 6.2.1 представлены затраты на основные фонды, доставку и монтаж (в рублях).

Таблица 6.2.1 – Потребность в основных фондах

Наименование оборудования Регулируемый привод
1. ППЧ
2. АД
3. МПСУ
4. Транспортные расходы
5. Расходы на монтаж
Итого:



Затраты на основной фонд составят 443827 руб.

В табл. 6.2.2 представлены затраты на материалы и оборудование неосновного фонда в течение всего срока эксплуатации (25 лет) (в рублях).

Таблица 6.2.2 – потребность в затратах неосновного фонда

Наименование   Ед. изм.   Кол-во в течение всего срока эксплуатации Стоимость, руб.
1. Плата расширения РТС, РТ100 шт.
2. Датчик скорости (энкодер) ISCZ3806-401 G 1024 BZ 1 10 L шт.
3. Терморезисторный датчик РТС120 шт.
4. Силовой медный многожильный кабель сечением 16 мм2 м
Итого: - -



В регулируемом и нерегулируемом приводе присутствует микропроцессорная система управления, системы также практически идентичны. Поэтому зарплата обслуживающего персонала не изменится, так как уровень квалификации примерно один и тот же.

Затраты на дополнительный планово-предупредительный ремонт ППЧ складываются из основной и дополнительной заработной платы на ремонт [6].

Размер основной заработной платы рассчитывается по формуле (54):

, (54)

где h – ставка электрика на число часов ремонта в год, h=150 1/ч,

Т – трудоемкость ремонтов.



Трудоемкость одного ремонта зависит от вида таких работ:

для малого ремонта Т=1,2 ч;

для среднего ремонта Т=5 ч;

для капитального ремонта Т=15ч.

Число ремонтов в год определяется видом оборудования. Для ППЧ-АИН:

mм=2; mс=0,1; mк=0,2.

Суммарная категория сложности для ППЧ-АИН R=15.

Трудоемкость ремонтов определяется по формуле (55):

(55)

Размер основной заработной платы, вычисленный по формуле (54), составляет:

Дополнительные затраты составляют 10% от суммарных затрат.

Тогда полные затраты на планово-предупредительный ремонт:

Амортизация рассчитывается по формуле (56)

, (56)

где Na – норма амортизации, Кперв. – затраты на основные фонды.

Срок полезного использования – 15 лет. Тогда норма амортизации Na=6,67%.

Годовая сумма амортизации составит

В течение 5 лет сумма накопленной амортизации составит

Модель для оценки эффективности проекта представлена в табл. 6.2.3.

Таблица 6.2.3 - Модель дисконтированных денежных потоков

Показатели период
1. Капитальные вложения, руб.
2. Расходы на запасные части и комплектующие, руб.
3. Амортизация
4. Экономия на электроэнергии
5. Поток реальных денег, руб. -506346
6. Коэффициент дисконтирования 0,833 0,694 0,579 0,482 0,402
7. Чистый дисконтированный доход, руб. -506346
8. ЧДД нарастающим итогом, руб. -506346 -207117



Полученные затраты регулируемый привод за счет экономии электроэнергии должен будет окупить в течение 2 – 3 лет.

В табл. 6.2.4 представлены основные технические показатели регулируемого и нерегулируемого привода.

Таблица 6.2.4 – Сравнительная характеристика электроприводов

Параметры для сравнения Нерегулируемый привод Регулируемый привод
число рабочих часов (в год)
КПД установки 40% 80%
КПД ППЧ - 98%
КПД двигателя 84% 88,5%
экономия электроэнергии - 60%**
тариф на электроэнергию, руб/кВт·ч. 2,15 2,15
потребляемая активная энергия, кВт∙ч. 28,5* 12*

* данные получены из статьи «Применение частотных преобразователей. Замена нерегулируемого привода с АД» ОКБ «Автоматика», г. Красноярск.

** использование полупроводниковых преобразователей частоты дает экономию электроэнергии в диапазоне [40…60]% по сравнению с нерегулируемым приводом[5].

Экономия электроэнергии с учетом потерь в регулируемом электроприводе вычисляется по формуле (57)

, (57)

где Wп – энергия, сэкономленная устройством в течение 1 ч, кВт·ч;

Т – число рабочих часов в год, Т=2500;

W* - относительная экономия электроэнергии, W*=1;

ζ – коэффициент, учитывающий потери за счет несинусоидальности преобразованного тока, для ППЧ с АИН ζ=0,01;

φ – снижающий коэффициент, зависит от числа работающих механизмов в установке, φ=1.

Энергия, сэкономленная устройством

Тогда экономия электроэнергии за год с учетом установки ПЧ на 4 лифта составит

При стоимости электроэнергии Цэ=2,15 руб/(кВт·ч) экономия денежных средств (чистый денежный поток) за 1 год эксплуатации составит

Чистая текущая дисконтированная стоимость (NPV) вычисляется по формуле (58):

,(58)

где - чистый денежный поток в течение k лет проекта, руб.; Кt – стартовые инвестиции; - коэффициент дисконтирования; r – ставка дисконтирования; t – период дисконтирования.

Если NPV > 0, то проект считается эффективным.

Рассчитаем NPV по годам:

NPV = -506346+299229+249297+207987+173143+144406 = 567716 руб.> 0

NPV > 0. Следовательно, проект эффективен.

Индекс доходности (PI) находится по формуле (59):

(59)

PI = 2,12 > 1, проект является эффективным.

Период возврата инвестиций (Твоз) вычисляется по формуле (60):

(60)

где tx − количество лет с отрицательным эффектом в дисконтированном денежном потоке нарастающим итогом; NPVt NPV, имеющее последний отрицательный эффект в году tx; ДДПt+1 − дисконтированный денежный поток без нарастающего эффекта в году (t+1).

Твоз = 2 + 207117 / 299229 ≈ 2,7 года.

Период окупаемости проекта (Ток):

Ток = Твоз - Тин,

где Тин - период вклада инвестиций, лет.

Ток = 2,7 – 1 = 1,7 года.

Финансовый профиль проекта представляет собой графическое изображение динамики дисконтированного чистого денежного потока, рассчитанного нарастающим итогом.

С помощью финансового профиля проекта получают наглядную графическую интерпретацию следующие обобщающие показатели:

- максимальный денежный отток (Кmax);

- период возврата инвестиций - Твоз;

- период окупаемости проекта -Ток.

Графическое изображение финансового профиля представлено на рис. 6.2.1.

Рисунок 6.2.1 Финансовый профиль проекта

На основе полученных результатов можно сделать вывод о том, что проект является эффективным (NPV > 0, PI > 1). Срок окупаемости проекта составил 1,7 года, что меньше жизненного цикла проекта. Период возврата инвестиций – 2,7 года (см. рис.6.2.1).

Сумма сэкономленных средств за все годы эксплуатации (25 лет) вычисляется по формуле (61)

(61)

5. Экономическая часть



5.1 Расчет единовременных затрат на НИР



К материальным затратам относится стоимость оборудования, материалов, канцелярских и расходных товаров в действующих ценах, использован­ных при проведении исследований, смета приведена в таблице 23.



Таблица 23 - Смета материальных затрат на разработку НИР

Наименование покупных изделий Марка, тип Кол-во, шт Цена за единицу, руб. Стои­мость, руб,
1. Бумага Снегурочка
2. Ручка Global
3. Микроконтроллер ПЛК 154-I-M
4. Модуль дискретного ввода-вывода МДВВ-С
5. Датчик движения СLS-15
6. Провода соединительные информационные КИПЭВ 1×2×0,6
7. Термопреобразователь сопротивления медный ДТС 50М-124
8. Мультиметр M-100
Итог 16455 руб.



Основная заработная плата Зосн включает оплату труда разработчика, научного руководителя и консультантов за период разработки, расчет производится по формуле (68).





, (68)



где Toб - общая трудоемкость проекта, дней;

Зср.дн - среднедневная зарпла­та одного работника i-й категории, руб.



руб.



Расчет дополнительной заработной платы производится по формуле (69).



(69)



руб.



Расчет общего фонда заработной платы производится по формуле (70).



(70)



руб.



Отчисление на социальные нужды принять по действующему зако­нодательству на момент написания дипломной работы (на 01.01.2009г. составляют 0,356) к общему фонду заработной платы, расчет производится по формуле (71).



(71)



руб.



Расчет амортизационные отчисления для оборудования, использованного в период выполне­ния НИР, производится по формуле (72).



, (72)

где Оф - стоимость оборудования;

На - норма амортиза­ции, %;

Тм - время эксплуатации машин за период НИР, дни.



В таблице 24 приведена смета амортизационных отчислений по оборудованию, используемому в НИР.



Таблица 24 - Амортизационные отчисления

Вид оборудования Стоимость, руб. Норма амортизации,% Время эксплуатации, дни Сумма амортизации, руб.
1. Персональный компьютер 542,47
2. Программируемый логический контролер ПЛК 154-I-M 19,88
3. Модуль дискретного ввода-вывода МДВВ-С 15,5 7,14
4. Датчик движения СLS-15 0,42
5. Термопреобразователь сопротивления медный ДТС 50М 0,48
6. Мультиметр M-100 10,7 0,21
Итог 570,6



Расчет затрат на электроэнергию при эксплуатации оборудования во время проведения НИР, производится по формуле (73).



(73)



где Сэл- стоимость 1 кВт/ч электроэнергии, руб;

Мм- мощность машин, кBт/ч;

Тсут - время работы машин в сутки.



руб.



Затраты на научно-техническую информацию учитывают стои­мость купленных книг, справочников, оплату ксерокопирования и полу­чения доступа в Интернет.

Знт = 1500 руб.



При проведение НИР использовалось бесплатное программное обеспечение, в связи с этим затраты на ПО отсутствуют.

Расчет накладных расходов, включающих затраты на освещение, отопле­ние, услуги по уборке помещений, амортизацию зданий, арендную плату за помещение, производится по формуле (74).



(74)



руб.



По данным предыдущих расчетов составлена смета затрат на выполне­ние НИР, которая приведена в таблице 25.



Таблица 25 - Смета затрат на НИР

Элементы затрат Сумма, руб.
1. Материальные затраты
2. Основная и дополнительная зарплата
3. Отчисление на социальные нужды 15624,84
4. Амортизация 570,6
5. Затраты на эксплуатацию оборудования 65,3
6. Затраты на научно-техническую информацию
7. Накладные расходы
Итог 86085,74





5.2 Расчет капитальных вложений на модернизацию вентиляции





Реконструкция ПВУ потребует капитальных затрат на приобретение нового оборудования, приборов (КНОВ).

Материальные затраты, необходимые покупке комплектующих и оборудования при реконструкции ПВУ, приведены в таблице 26.



Таблица 26 - Смета затрат на приобретение комплектующих и оборудования.

Наименование покупных изделий Марка, тип Кол-во, шт Цена за единицу, руб. Стои­мость, руб,
1. Вентилятор ВЦ 14-46-10,0 116597,2 233194,4
2. Модуль дискретного ввода-вывода МДВВ-С
3. Датчик движения СLS-15
4. Воздушный клапан с приводом КП 400 500
5. Преобразователь частоты VFD370B43E
6. Провода соединительные информационные КИПЭВ 1×2×0,6
7. Кабели соединительные силовые А154М5
8. Термопреобразователь сопротивления медный ДТС 50М - 124
9. Шкаф управления ПШ-12860-0100
10. КЗР 25ч945п
11. Сетевой фильтр БП14Б-Д4.2-24
12. Блок питания БП30Б-Д3-9
13. Кнопка 1HO
14. Оптический датчики G18-3A
15. Автоматический выключатель (1,5А) 1п 1,5 ВА
16. Автоматический выключатель (420А) A3735
Итог 725674,4



Строительно-монтажные работы – будут проводиться штатными специалистами университета, их стоимость не учитывается.

Пуско-наладочных работы – будут проводиться штатными специалистами университета, их стоимость не учитывается.

Расчет стоимости доставки производится по формуле (75).



(75)



руб.



Расчет затрат на новое оборудование для ПВУ производится по формуле (76).



(76)



где Кпр - прейскурантная стоимость закупаемого оборудования;

Кд - затраты на транспортировку, монтаж оборудования и пуско-наладочные работы.



руб.



Расчет общих капитальных вложений на реконструкцию ПВУ производится по формуле (77).



(77)



руб.





5.3 Расчет изменения эксплуатационных расходов после реконструкции систему вентиляции





5.3.1 Расчет расхода электроэнергии при работе вентилятора и воздушной завесы до реконструкции



Расчет расхода электроэнергии при работе вентилятора в номинальном режиме, в здании механического корпуса согласно штатному расписанию занятий с 01.09.2008 по 28.06.2009, производится по формуле (78).



, (78)



где Т – количество часов работы, ч;

k - количество двигателей;

Nном – номинальная мощность двигателя;

η – КПД двигателя

cosφ – коэффициент мощности



кВт·ч.



Расчет расхода электроэнергии при работе воздушной завесы в номинальном режиме, в здании механического корпуса согласно штатному расписанию занятий с 01.09.2008 по 28.06.2009, производится по формуле (79).



, (79)



кВт·ч.



Расчет суммарного расхода электроэнергии при работе вентилятора и воздушной завесы с 01.09.2008 по 28.06.2009, производится по формуле (80).



(80)



кВт·ч.





5.3.2 Расчет расхода электроэнергии при работе вентилятора и воздушной завесы после реконструкции



Определение относительной скорости вращения вентилятора при снижении производительности, производится по формуле (81).



, (81)



где L – фактическая производительность, м3/ч;

Lном – номинальная производительность при заданном давлении, м3/ч;

nном – номинальные обороты электродвигателя, об/мин.



Расчет скорости вентилятора при сниженной производительности, в здании механического корпуса согласно штатному расписанию занятий с 01.09.2008 по 27.12.2008, приведен в таблице 27.





Таблица 27 - Скорость вентилятора штатному расписанию занятий с 01.09.2008 по 30.12.2008.

Время Скорость вращения вентилятора об/мин
понедельник вторник среда четверг пятница суббота
815 – 1000 650,17 962,47 875,72 997,17 979,82 771,62
1000 – 1145 997,17 1083,92 1118,62 1170,67 1135,97 806,32
1145 – 1235 910,42 823,67 823,67 788,97 806,32 598,12
1235 – 1320 1188,02 1240,07 1292,12 1135,97 1205,37 598,12
1320 – 1420 667,52 806,32 858,37 736,92 788,97 389,93
1420 – 1605 1031,87 962,47 979,82 1066,57 771,62 389,93
1605 – 1750 736,92 719,57 702,22 719,57 511,38 389,93
1750 – 1925 441,98 459,33 476,68 407,28 389,93 389,93

Расчет скорости вентилятора при сниженной производительности, в здании механического корпуса согласно штатному расписанию занятий с 31.01.2009 по 08.06.2009, приведен в таблице 28.

Таблица 28 - Скорость вентилятора при сниженной производительности, в здании механического корпуса согласно штатному расписанию занятий с с 31.01.2009 по 08.06.2009.

Время Скорость вращения вентилятора об/мин
понедельник вторник среда четверг пятница суббота
815 – 1000 598,12 858,37 927,77 910,42 1014,52 702,22
1000 – 1145 858,37 979,82 962,47 1257,42 1083,92 841,02
1145 – 1235 650,17 910,42 910,42 806,32 806,32 667,52
1235 – 1320 1205,37 1344,16 1378,86 1170,67 1205,37 667,52
1320 – 1420 945,12 823,67 858,37 754,27 788,97 389,93
1420 – 1605 1031,87 875,72 910,42 1118,62 841,02 389,93
1605 – 1750 546,07 771,62 650,17 771,62 546,07 389,93
1750 – 1925 407,28 389,93 459,33 424,63 389,93 389,93

Расчет скорости вентиляторов при сниженной производительности, в здании механического корпуса согласно штатному расписанию занятий на зимнюю (с 29.12.2008 по 31.01.2009) и летнюю (с 08.06.2009 по 28.06.2009) сессии.

736,92 об/мин.



Определение мощности на валу вентилятора при работе на сниженной производительности, производится по формуле (82).



, (82)



где Nном – номинальная мощность на валу вентилятора;

n – обороты электродвигателя при работе на пониженной производительности, об/мин;

nном – номинальные обороты электродвигателя, об/мин.



Расчет мощности вентиляторов при сниженной производительности, в здании механического корпуса согласно штатному расписанию занятий с 01.09.2008 по 27.12.2008, приведен в таблице 29.



Таблица 29 - Мощность вентилятора согласно штатному расписанию занятий с 01.09.2008 по 27.12.2008

Время Мощность на валу вентилятора кВт
понедельник вторник среда четверг пятница суббота
815 – 1000 2,44 7,93 5,97 8,81 8,36 4,08
1000 – 1145 8,81 11,32 12,44 14,26 13,03 4,66
1145 – 1235 6,71 4,97 4,97 4,37 4,66 1,90
1235 – 1320 14,90 16,95 19,18 13,03 15,57 1,90
1320 – 1420 2,64 4,66 5,62 3,56 4,37 0,53
1420 – 1605 9,77 7,93 8,36 10,78 4,08 0,53
1605 – 1750 3,56 3,31 3,08 3,31 1,19 0,53
1750 – 1925 0,77 0,86 0,96 0,60 0,53 0,53



Расчет мощности вентиляторов при сниженной производительности, в здании механического корпуса согласно штатному расписанию занятий с 31.01.2009 по 08.06.2009, приведен в таблице 30.



Таблица 30 - Мощность вентилятора согласно штатному расписанию занятий с 31.01.2009 по 08.06.2009

Время Мощность на валу вентилятора кВт
понедельник вторник среда четверг пятница суббота
815 – 1000 1,90 5,62 7,10 6,71 9,28 3,08
1000 – 1145 5,62 8,36 7,93 17,67 11,32 5,29
1145 – 1235 2,44 6,71 6,71 4,66 4,66 2,64
1235 – 1320 15,57 21,59 23,30 14,26 15,57 2,64
1320 – 1420 7,50 4,97 5,62 3,81 4,37 0,53
1420 – 1605 9,77 5,97 6,71 12,44 5,29 0,53
1605 – 1750 1,45 4,08 2,44 4,08 1,45 0,53
1750 – 1925 0,60 0,53 0,86 0,68 0,53 0,53



Расчет мощности вентиляторов при сниженной производительности, в здании механического корпуса согласно штатному расписанию занятий на зимнюю (с 29.12.2008 по 31.01.2009) и летнюю (с 08.06.2009 по 28.06.2009) сессии.

N =3,56 кВт.



Расчет расхода электроэнергии при работе с регулируемым электроприводом с 01.09.2008 по 28.06.2008, производится по формуле (83).



, (83)



где Т – количество часов работы, ч;

N – мощность двигателя при заданной скорости, кВт.



Расчет расхода электроэнергии вентиляторами при сниженной производительности, в здании механического корпуса согласно штатному расписанию занятий с 01.09.2008 по 30.12.2008, приведен в таблице 31.





Таблица 31 - Расход электроэнергии вентиляторами согласно штатному расписанию занятий с 01.09.2008 по 27.12.2008.

Время Расход электроэнергии Wв, кВт·ч
понедельник вторник среда четверг пятница суббота
815 – 1000 5,34 17,33 13,05 19,27 18,28 8,93
1000 – 1145 19,27 24,75 27,20 31,18 28,49 10,19
1145 – 1235 6,96 5,15 5,15 4,53 4,83 1,97
1235 – 1320 15,46 17,58 19,88 13,51 16,14 1,97
1320 – 1420 3,30 5,82 7,02 4,44 5,45 0,66
1420 – 1605 21,35 17,33 18,28 23,58 8,93 1,15
1605 – 1750 7,78 7,24 6,73 7,24 2,60 1,15
1750 – 1925 1,68 1,88 2,10 1,31 1,15 1,15



Расчет суммарного расхода электроэнергии, потребляемой вентиляторами за неделю с 01.09.2008 по 27.12.2008, производится по формуле (84).



Wн1 = , (84)



Wн1 = 495,77 кВт·ч.



Расчет расхода электроэнергии вентиляторами при сниженной производительности, в здании механического корпуса согласно штатному расписанию занятий с 31.01.2009 по 08.06.2009, приведен в таблице 32.



Таблица 32 - Расход электроэнергии вентиляторами согласно штатному расписанию занятий с 31.01.2009 по 08.06.2009.

Время Расход электроэнергии Wв, кВт·ч
понедельник вторник среда четверг пятница суббота
815 – 1000 4,16 12,29 15,52 14,67 20,29 6,73
1000 – 1145 12,29 18,28 17,33 38,64 24,75 11,56
1145 – 1235 2,53 6,96 6,96 4,83 4,83 2,74
1235 – 1320 16,14 22,39 24,16 14,79 16,14 2,74
1320 – 1420 9,38 6,21 7,02 4,77 5,45 0,66
1420 – 1605 21,35 13,05 14,67 27,20 11,56 1,15
1605 – 1750 3,16 8,93 5,34 8,93 3,16 1,15
1750 – 1925 1,31 1,15 1,88 1,49 1,15 1,15



Расчет суммарного расхода электроэнергии, потребляемой вентиляторами за неделю с 31.01.2009 по 08.06.2009, производится по формуле (85).



Wн2 = , (85)



Wн2 = 483,02 кВт·ч.



Расчет расхода электроэнергии вентиляторами при сниженной производительности, в здании механического корпуса согласно штатному расписанию занятий на зимнюю (с 29.12.2008 по 31.01.2009) и летнюю (с 08.06.2009 по 28.06.2009) сессии, производится по формуле (86).



, (86)



кВт·ч.



Суммарный расход электроэнергии вентиляторами с использование ПЧ за 2008/2009, производится по формуле (87).



Wпч= , (87)



где ηпч – КПД преобразователя частоты;

T- количество недель в семестре;

k- количество вентиляторов.



Wпч= кВт·ч.

Расчет расхода электроэнергии датчиками движения производится по формуле (88).



(88)



T - количество часов работы, ч;

Nдд – потребляемая мощность, кВт;

k - количество датчиков движения, шт.



кВт·ч.



Расчет расхода электроэнергии модулями дискретного ввода вывода производится по формуле (89).



(89)



T - количество часов работы, ч;

Nмдвв – потребляемая мощность, кВт;

K – количество МДВВ, шт.



кВт·ч.



Расчет расхода электроэнергии программируемым контроллером производится по формуле (90).



(90)



T - количество часов работы, ч;

Nплк – потребляемая мощность, кВт.



кВт·ч.



Расчет расхода электроэнергии воздушными клапанами производится по формуле (72).



(91)



T - количество часов работы, ч;

Nвк – потребляемая мощность, кВт;

k – количество ВК, шт.



кВт·ч.



Расчет расхода электроэнергии краном запорно-регулирующим производится по формуле (92).



(92)



T - количество часов работы, ч;

Nкзр – потребляемая мощность, кВт.



кВт·ч.



Расчет суммарного расхода электроэнергии после реконструкции производится по формуле (93).



Wсум = Wдд+ Wмдвв+ Wплк+ Wвк+ Wкзр+ Wпч, (93)



Wсум = 36199,54 + 4642,8 +1366,56 + 52,56 + 14322 + 136,4 =56719,32 кВт·ч.





5.3.3 Экономия средств за счет уменьшения прямых затрат на электроэнергию после реконструкции



Расчет экономии электроэнергии при работе вентиляторов с регулируемым электроприводом по сравнению с обычным электроприводом, в здании механического корпуса согласно штатному расписанию занятий с 01.09.2008 по 26.06.2009, производится по формуле (94).



(94)



кВт·ч.



Годовая экономия средств с учетом стоимости электроэнергии 2,15р. производится по формуле (95).



(95)



руб.



В 2010 году, в связи с кризисом и увеличением цены электроэнергии на 18%, расчет годовой экономии средств производится по формуле (96).



(96)



руб.



5.3.4 Экономия средств за счет уменьшения прямых затрат на теплоноситель после реконструкции



Расчет расхода теплоносителя до реконструкции производится по формуле (97)



(97)



где J – теплоемкость вентиляции и воздушной завесы, Гкалл;

T - количество часов работы, ч.



Гкалл·ч.



Расчет расхода теплоносителя после реконструкции производится по формуле (98)



Q= , (98)



Q= =376,155 Гкалл·ч.



Расчет экономии теплоносителя при работе вентиляторов с регулируемым электроприводом по сравнению с обычным электроприводом, в здании механического корпуса согласно штатному расписанию занятий с 01.09.2008 по 26.06.2009, производится по формуле (99).



(99)



Гкалл·ч.



Годовая экономия средств с учетом стоимости теплоносителя 972 рубля 87 копеек, производится по формуле (100).



(100)



руб.



В 2010 году, в связи с кризиса и увеличению цены теплоносителя на 18%, расчет годовой экономии средств производится по формуле (101).



(101)



руб.





5.3.5 Экономия средств за счет уменьшения прямых затрат на обслуживающий персонал после реконструкции



В связи с полной автоматизацией вентиляции число обслуживающего персонала можно сократить с 4 до 3 человек.

Расчет изменения затрат по оплате труда в себестоимости ∆Соп рассчитывается укрупненным методом, производится по формуле (102).



(102)



где ∆Ч - изменение численности рабочих;

Зсрг - среднего­довая заработная плата рабочего.



руб.

Расчет изменение отчислений на социальные нужды, производится по формуле (103).



, (103)



где а - процент отчислений на социальные нужды, составляющий в на­стоящее время 35,6 % от суммы основной и дополнительной заработной платы.



руб.



5.3.6 Затраты до реконструкции



Расчет затрат на электроэнергию до реконструкции производится по формуле (104) и (105).



(104)



руб.



(105)



руб.



Расчет затрат на теплоноситель до реконструкции производится по формуле (106) и (107).



(106)



руб.



(107)



руб.



Общая сумма амортизационных отчислений на вентиляционное оборудование до реконструкции представлена в таблице 33.



Таблица 33 - Амортизационные отчисления до реконструкции

Вид оборудования Стоимость, руб. Норма амортизации, % Сумма амортизации в год, руб.
1. Вентилятор ВЦ 14-46-08 12,6
2. Вентилятор ВЦ 14-46-04 12,6 2124,36
3. Кабели силовые
4. Коммутационное оборудование 15,5
Итог: 15143,36



Расчет затрат при эксплуатации вентиляционного оборудования до реконструкции производится по формуле (108).



(108)



руб



Расчет затрат на ремонт вентиляционного оборудования до реконструкции производится по формуле (109).



(109)



руб.



Расчет затрат на оплату труда до реконструкции производится по формуле (110).

(110)

где Ч - численности рабочих.



руб.



Расчет отчислений на социальные нужды, производится по формуле (111).

, (111)



где а - процент отчислений на социальные нужды, составляющий в на­стоящее время 35,6 % от суммы основной и дополнительной заработной платы.

руб.



5.3.7 Затраты после реконструкции



Расчет затрат на электроэнергию после реконструкции производится по формуле (112) и (113).

(112)



руб.



(113)



руб.



Расчет затрат на теплоноситель после реконструкции производится по формуле (114) и (115).



(114)



руб.



(115)



руб.



Общая сумма амортизационных отчислений на вентиляционное оборудование после реконструкции представлена в таблице 34.



Таблица 34 - Амортизационные отчисления на новое оборудование

Вид оборудования Стоимость, руб. Норма амортизации, % Сумма амортизации в год, руб.
1. Вентилятор 233194,4 12,6 29382,49
2. Модуль дискретного ввода-вывода 15,5
3. Датчик движения
4. Воздушный клапан с приводом 22,2
5. Преобразователь частоты 10,3 13266,4
6. Провода соединительные информационные
7. Кабели соединительные силовые
8. Термопреобразователь сопротивления медный 70,8
9. Шкаф управления 10,3
10. КЗР 4354,2
11. Сетевой фильтр 15,5 237,77
12. Блок питания 15,5 402,38
13. Кнопка
14. Оптический датчики
15. Автоматический выключатель (1,5А)
16. Автоматический выключатель (420А) 1249,85
12. Программируемый логический контролер 1451,4
Итог: 151367,29

Расчет затрат при эксплуатации вентиляционного оборудования до реконструкции производится по формуле (116).



(116)



где С2 - стоимость вентиляционного оборудования после реконструкции.



руб.



Расчет затрат на ремонт вентиляционного оборудования до реконструкции производится по формуле (117).



(117)



руб.





Расчет затрат на оплату труда до реконструкции производится по формуле (118).

(118)



где Ч - численности рабочих.



руб.



Расчет отчислений на социальные нужды, производится по формуле (119).



, (119)



где а - процент отчислений на социальные нужды, составляющий в на­стоящее время 35,6 % от суммы основной и дополнительной заработной платы.



руб.



В таблице 35 приведена калькуляция себестоимости на вентиляцию механического корпуса до и после реконструкции.

















Расчет суммы сэкономленных средств за 20 лет эксплуатации, без учета увеличения цен на энергоносители, по ценам на 2009 год, производиться по формуле (120).



руб. (120)





5.4 Показатели экономической эффективности проекта



Оценка экономической эффективности проекта может быть осущест­влена на основе статических или динамических методов расчета.

5.4.1 Статистический метод расчета



Основными показателями эффективности являются:

- условно - годовая экономия;

- годовой экономический эффект,

- срок окупаемости капитальных вложений в разработку и внедрение проекта.

Расчет условно-годовой экономия (Эуг) определяется как разница между суммарной экономией от внедрения проекта и текущими затратами, или как экономия за год за счет снижения себестоимости единицы, продук­ции производится по формуле (121).



(121)



где C1 - себестоимость вентиляции до автоматизации;

С2 - себе­стоимость вентиляции после внедрения проекта.



руб;



руб.



Годовой экономический, эффект г) рассчитывается как разница приведенных затрат по базовому и проектному варианту производится по формуле (122).



(122)



Ен - нормативный ко­эффициент сравнительной эффективности, принимаемый равным 0,15;



руб;



руб.



Расчет срока окупаемос






Date: 2015-05-22; view: 311; Нарушение авторских прав

mydocx.ru - 2015-2019 year. (0.136 sec.) Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав - Пожаловаться на публикацию
