Расчёт эффективности от внедрения системы





В данном дипломном проекте производится замена асинхронного электродвигателя с фазным ротором на асинхронный электродвигатель с короткозамкнутым ротором.

Экономия электроэнергии с учётом потерь в самом электроприводе, определяется по формуле:

(5.11)

где Р – максимальная мощность электродвигателя;

Т – наработка за год, ч;

w – относительная экономия электроэнергии.

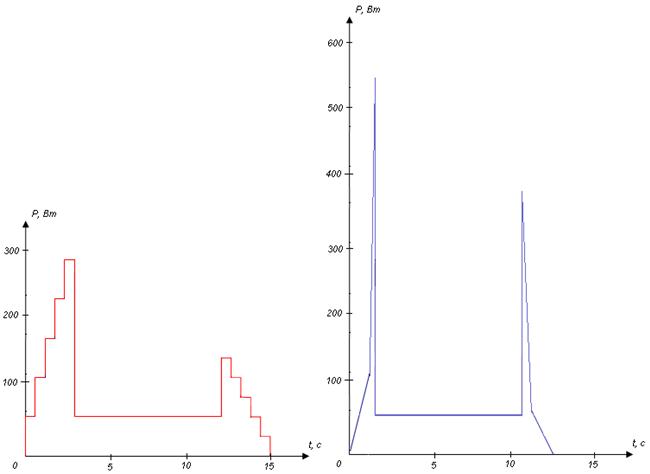

Определим w для всех трёх электроприводов по разности площадей диаграмм потребления энергии электродвигателями до и после реконструкции соответственно по рисункам 5.1 – 5.3.

Лист
Рисунок 5.1 – Механизм главного подъёма

1) Механизм главного подъёма:

w = 0,12;



Рисунок 5.2 – Механизм передвижения тележки

2) Механизм передвижения грузовой тележки:

w = 0,185;

3) Механизм передвижения мостового крана:

w = - 0,28;

Совокупная экономия электроэнергии за год:

Лист

Рисунок 5.3 – Механизм передвижения крана

При стоимости 1 кВт·ч.=2,15 руб экономия за год составит 5612 руб/год.

Тогда срок окупаемости проекта составит:

Учитывая, что срок службы модернизированной системы электроприводов составляет 20 лет, то проект является экономически выгодным (см. рис. 5.4) и может быть рекомендован к применению.

Эффективность данного проекта:

(5.12)

где Эф – экономический эффект (см. рис. 5.4).

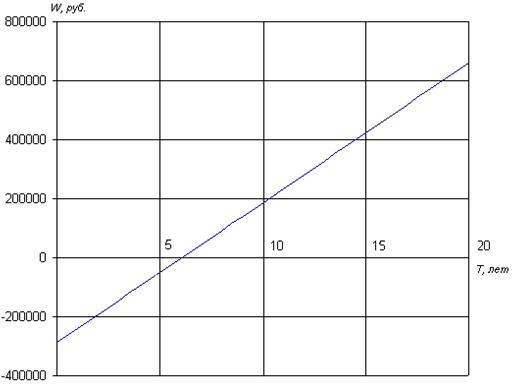

Рисунок 5.4



Лист
Дата
Подпись
№ докум.
Лист
Изм.
Анализ предложенной модернизации системы электроприводов мостового крана общепромышленного типа показал, что, несмотря на высокие капиталовложения для своей реализации, проект полностью окупает себя за шесть лет и три месяца, а в условиях ежегодного роста тарифов на электроэнергию на 20 % срок окупаемости сократится до 5,5 лет, при том, что срок службы модернизированной системы составляет 20 лет.
