Вопрос 7. Пороговые устройства





Доверь свою работу кандидату наук!
Поможем с курсовой, контрольной, дипломной, рефератом, отчетом по практике, научно-исследовательской и любой другой работой

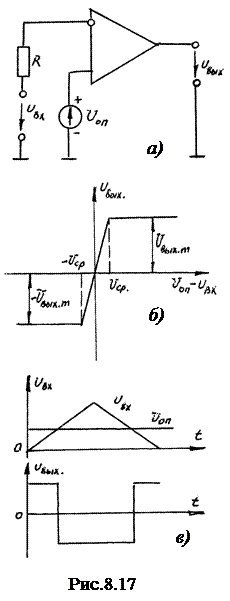

Пороговые устройства предназначены для сравнения двух входных величин. В рассматриваемых схемах сравниваются постоянное Uоп и переменное Uвх напряжения. На рис.8.17,а приведен двухвходовый компаратор, у которого сравнивающиеся сигналы поступают на оба входа усилителя. Поэтому состояние выхода компаратора (полярность выходного напряжения) определяется большим по уровню напряжением одного их входов, что отражает идеализированная (без учета гистерезиса) передаточная характеристика (рис.8.17,б). При равенстве входных напряжений выходное напряжение равно нулю. При DUвх=Uоп-Uвх>0 наряжение на выходе ОУ будет равно Uвых=Uвых.m, если же DUвх=Uоп-Uвх<0, то Uвых= -Uвых.m.

Уровень входного напряжения компаратора ограничивается допустимым синфазным входным напряжением. Принцип работы устройства поясняется временными диаграммами для Uвх и Uвых (рис.8.17,в). Обратные связи для этого компаратора не предусмотрены ни по одному их входов.

Для ускорения процесса переключения используют ускоряющие цепи на основе введения положительных обратных связей (ПОС). Такой компаратор с ПОС называется также триггером Шмитта (рис.8.18,а). Здесь применяется ПОС через цепочку R1,R2, а входной сигнал подается на инвертирующий вход. На рис.8.18,б построена передаточная характеристика этого компаратора, для которой

Uпр¢=Uоп

Uпр²=Uоп


Uг=Uпр¢-Uпр²= ,

Uг - ширина петли, определяющая соотношением сопротивлений делителя R1 и R2.



Контрольные вопросы



1. К какому классу усилителей относится ОУ?

2. Чем объясняется широкое использование ОУ?

3. Поясните структурную компоновку ОУ.

4. Что такое обратные связи в усилителях и как они используются при построении конкретных устройств на базе ОУ?

5. Какие основные характеристики ОУ и какой они имеют вид?

6. Где используют линейный и нелинейный режим усиления?

7. Поясните принцип построения инвертирующего и неинвертирующего усилителя на базе ОУ.

8. Как определяется их коэффициент усиления?

9. Поясните принцип построения вычитателя, сумматора, дифференциатора, интегратора. Запишите формулы выполняемых операций.

10. Что такое “избирательный усилитель”? Особенности АЧХ. Что такое и как определяется полоса пропускания?

11. Основные принципы построения самовозбуждающихся устройств на базе ОУ.

12. Что такое частотно-зависимые цепи и в каких устройствах они используются?

13. Принцип построения и использование ГЛИНа.

14. Что такое “пороговые устройства”?

15. Какое принципиальное отличие при построении компаратора и триггера Шмитта на ОУ?

16. Поясните, что такое “гистерезис” в электронных цепях?
