Вопрос 4. Интегратор и дифференциатор

Интегратор, схема которого показана на рис.8.9, реализует операцию

,

где t=R₁C_о.с - постоянная времени.

Дифференциатор (рис.8.10) выполняет операцию

U_вых=-R_о.сC =-t .

Для интегратора и дифференциатора на инвертирующий вход подаются прямоугольные импульсы с выхода симметричного мультивибратора. На рис.8.11,а приведен электрический аналог и на рис.8.11,б временные диаграммы, поясняющие принцип дифференцирования и интегрирования в электрических и электронных цепях.

Вопрос 5. Избирательный усилитель.

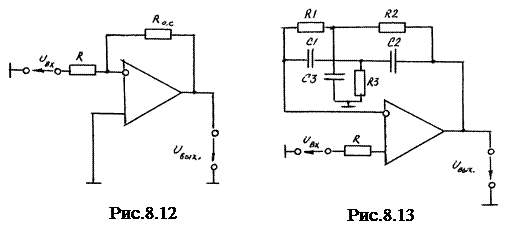

На рис.8.13 показан избирательный усилитель с частотно-зависимым двойным Т-образным мостом на базе резисторов R₁, R_2, R₃ и конденсаторов C_1, C₂, C₃, подключенным по схеме отрицательной обратной связи, для которого w₀= . Мост выполняется симметричным, т.е. R₁=R₂=R, C₁=C₂=C и R₃= . Если C₃=C₁+C₂=2C, тогда w₀= .
